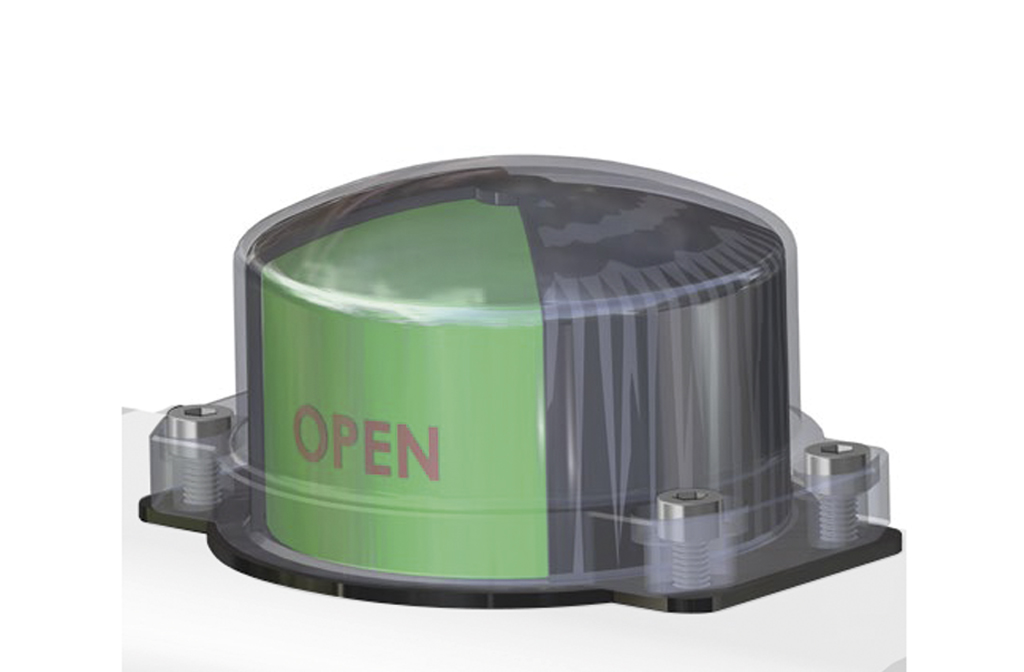

DESCRIZIONE Esecuzione a semaforo con settori verdi e rossi in policarbonato. Montaggio diretto per attuatori a norma VDI/VDE 3845.

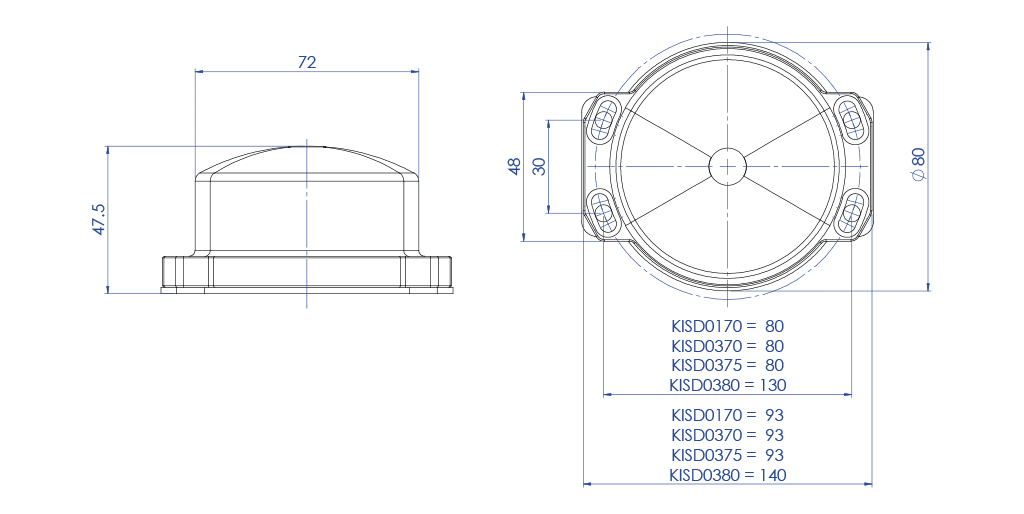

TABELLA DIMENSIONALE indicatore a semaforo NAMUR
Attuatore
DAN15 ÷ DAN120
DAN180 ÷ DAN240
DAN360 ÷ DAN1920
DA 2880 ÷ DA 8000
Attuatore
SRN15 ÷ SRN60
SRN90÷SRN240
SRN180 ÷ SRN960
SR 1440 ÷ SR 4000
CODICE
KISD0170*
KISD0370
KISD0375
KISD0380
* L'indicatore sporge dall'attuatore

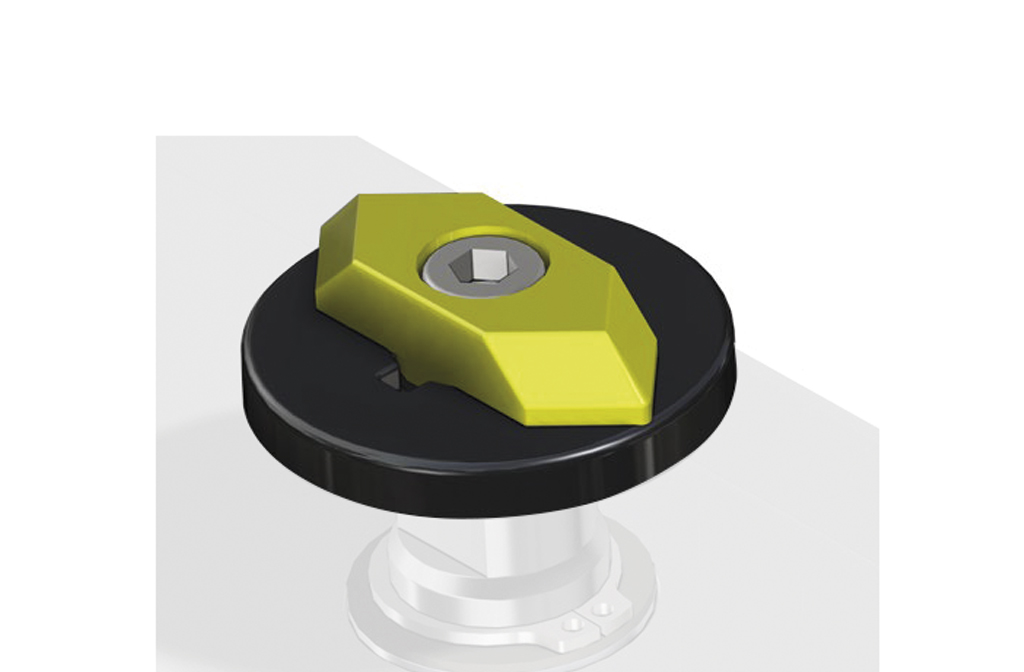

INDICATORE IN METALLO
DESCRIZIONE Esecuzione in metallo: Disco in alluminio verniciato nero; freccia in alluminio verniciato giallo. N.B. la freccia si può posizionare in modo da segnalare valvole normalmente aperte o normalmente chiuse.

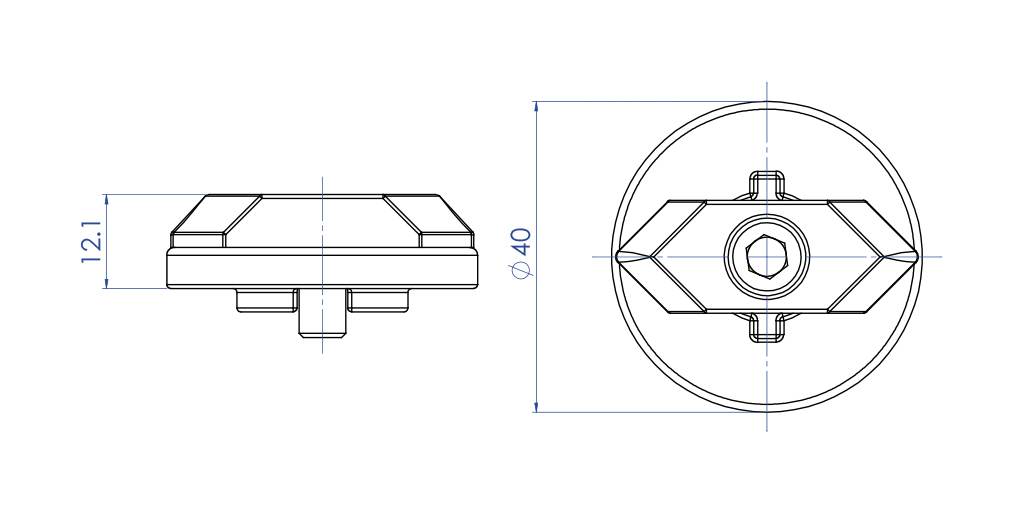

TABELLA DIMENSIONALE indicatore in metallo NAMUR
Attuatore
DAN15 ÷ DA8000
Attuatore
SRN15 ÷ SR4000
CODICE
KI01VR14

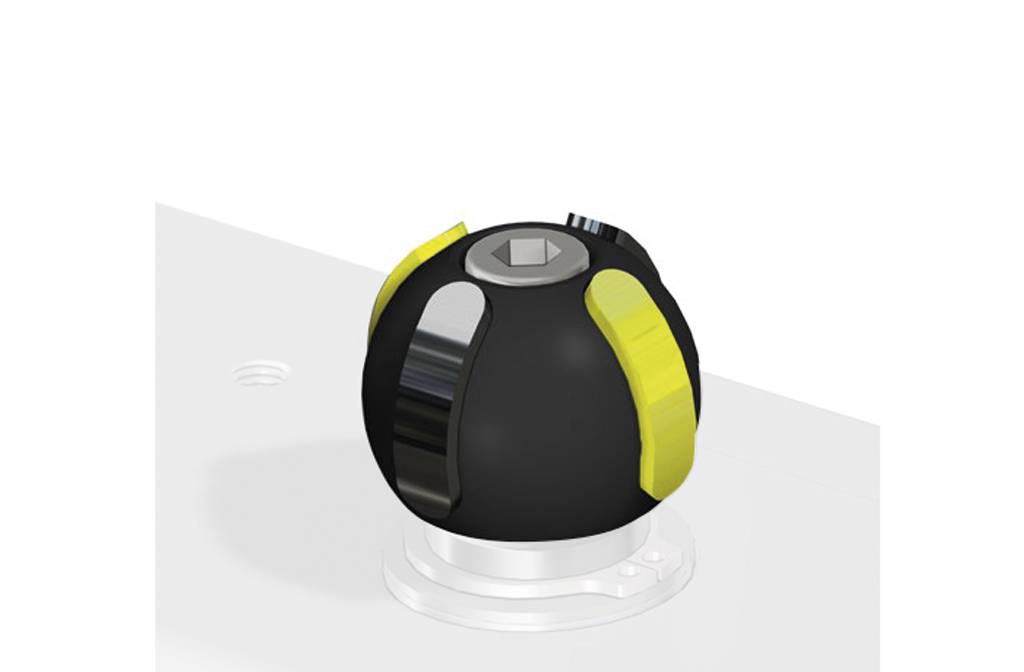

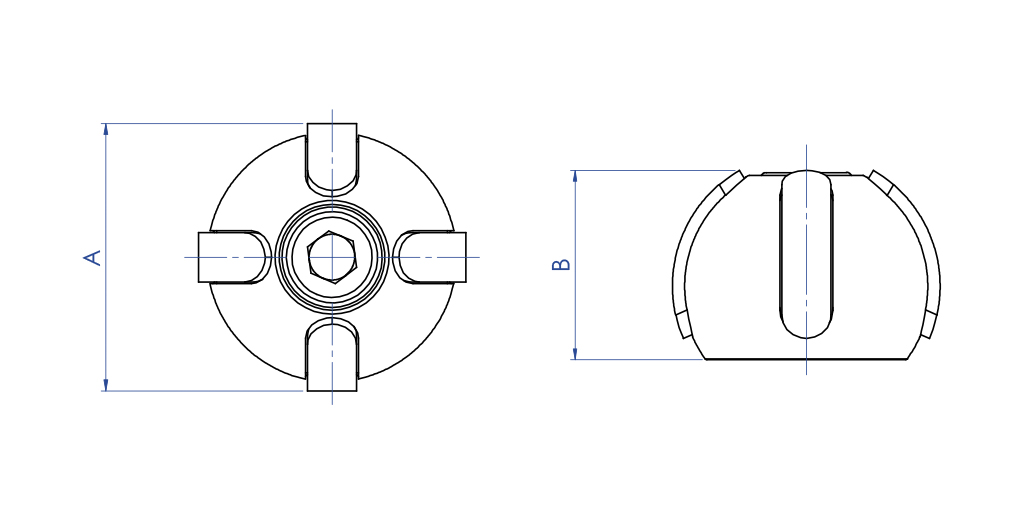

INDICATORE IN PLASTICA
DESCRIZIONE Esecuzione in plastica versione Namur: Sfera in materiale plastico nero; fasce indicatrici in materiale plastico giallo. N.B. le fasce si possono combinare in modo da segnalare valvole normalmente chiuse, normalmente aperte e valvola tre vie con sfera a “L” o “T”.
