IL POSIZIONATORE È VENDUTO GIÀ TARATO SE ACQUISTATO IN UN ASSIEME CON ATTUATORE PNEUMATICO DI OMAL S.P.A.; INVECE SE VENDUTO SINGOLARMENTE, LA RESPONSABILITÀ DELLA TARATURA È A CARICO DEL CLIENTE. OMAL S.P.A. NON SI RITIENE RESPONSABILE DEL SET-UP.

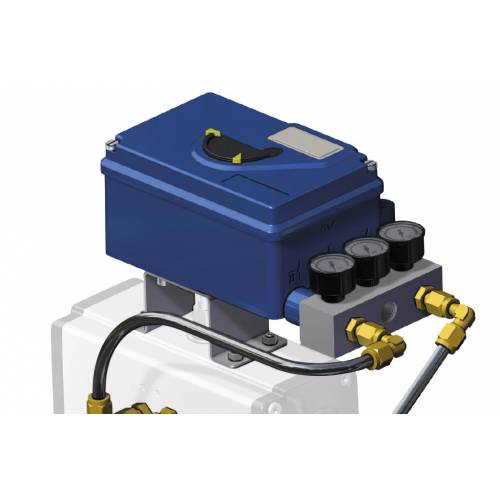

CARATTERISTICHE PRINCIPALI - Posizionatore elettropneumatico analogico con ingresso 4-20 mA. Progettato per il controllo di attuatori pneumatici. Semplicità di configurazione tramite Switches e Potenziometri. Nella versione con feedback, lo strumento è dotato di ritrasmissione della posizione per il monitoraggio continuo della valvola (4 – 20 mA). - Custodia in Alluminio verniciato con Resina Epossidica Temperatura esercizio: da -40°C a 80°C - VERSIONE: Singolo / Doppio effetto - INPUT: Segnale 4-20 mA - INPUTS/OUTPUTS ADDIZIONALI: No - LIMIT SWITCHES INTERNI: No - ATTACCO ELETTRICO: M20x1.5, completo di Cable Gland - Grado di protezione ambientale: IP65 (IP66 a richiesta)
ACCESSORI INCLUSI - Amplificatore pneumatico tipo “Spool Valve” - Manifold completo di manometri, con attacco al processo 1/4-18 NPT - Kit montaggio per attuatore rotativo, in accordo a VDI/VDE 3845
OPZIONI A RICHIESTA - Trasmissione Posizione valvola 4-20 mA a sicurezza intrinseca - N° 2 Limit Switches NAMUR / PNP micro switches a sicurezza intrinseca - Custodia in acciaio Inox 316 - Custodia e manometri in acciaio Inox 316
CERTIFICAZIONI - A richiesta
FOXBORO ECKART-SRI990
NOTE I posizionatori pneumatici ed elettropneumatici vengono forniti a richiesta regolati e montati utilizzando tubi in alluminio rivestito e raccordi rapidi.
Regolazione A = 0° - 90°: - Segnale di comando 4mA: posizione chiuso - Segnale di comando 20mA: posizione aperto Regolazione D = 90° - 0°: - Segnale di comando 4mA: posizione aperto - Segnale di comando 20mA: posizione chiuso
Per altre informazioni vedere il manuale d’uso e manutenzione.

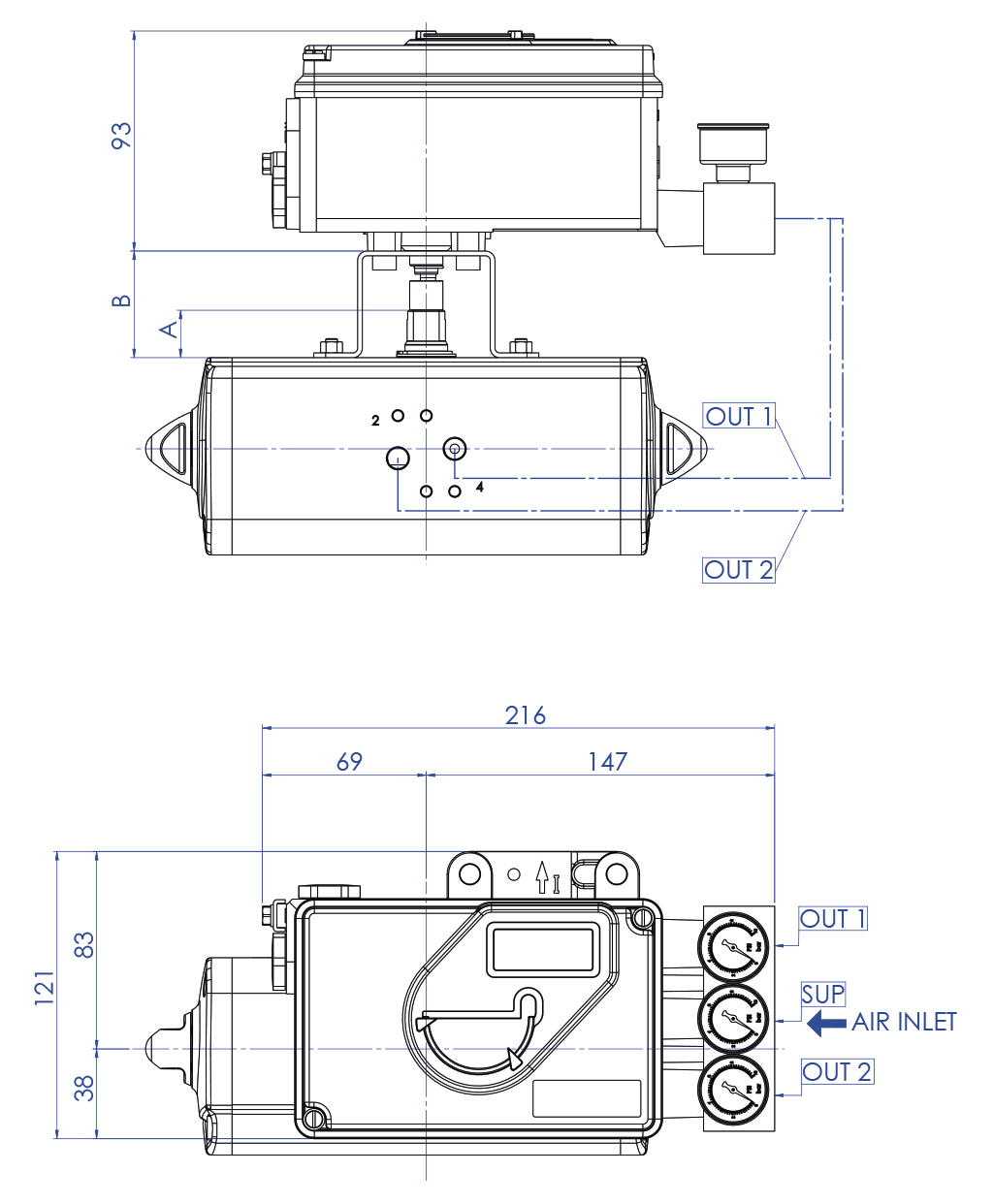

Posizionatore con attuatore Doppio Effetto

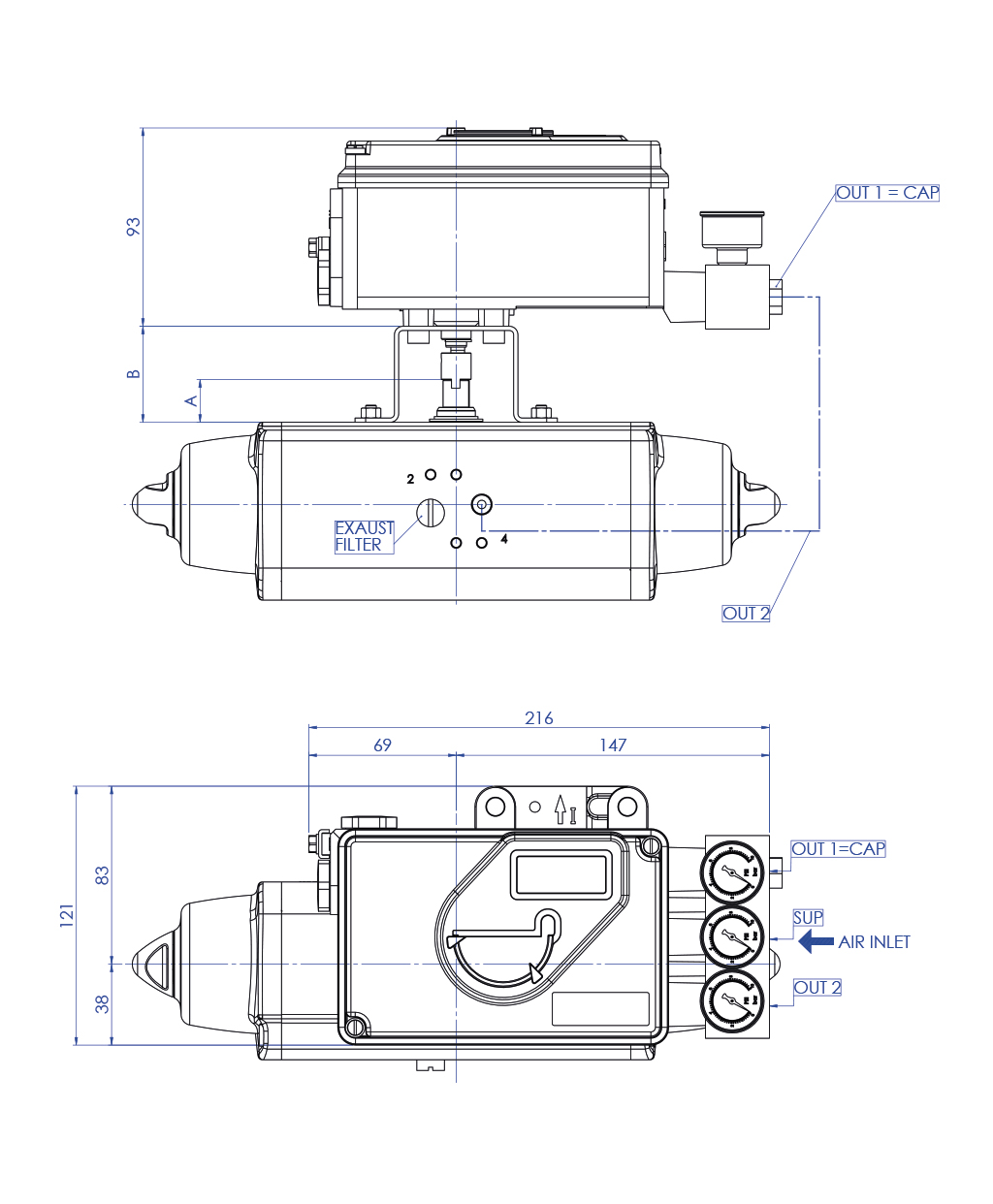

Posizionatore con attuatore Semplice Effetto
Per le quote A e B vedere pag. 19 del catalogo accessori.
