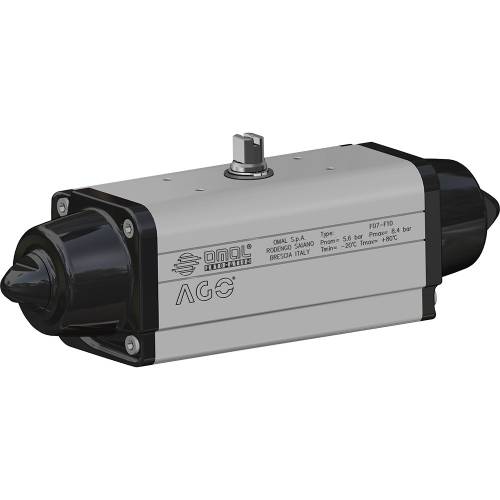

AGO - Semplice effetto SR in alluminio

SELEZIONE MISURA

STAMPA PAGINA

SCARICA CATALOGO 4-2: AGO ATTUATORI IN ALLUMINIO SR

AGO - Semplice effetto SR in alluminio - benefits -

1.Fasce di tenuta e scorrimento energizzate autolubrificanti
Minor attrito tra pistone e cilindro
Si evita l’incollaggio della guarnizione al cilindro anche dopo lunghi periodi di fermo

2.Slot, bussole e spine con acciaio con durezza maggiore a 50 HRC
Maggior resistenza alle forze presenti all' interno dell'attuatore

3.Attrito volvente tra slot e pistone
Minor attrito

4.Scotch yoke con attrito volvente (trasformazione del movimento lineare in movimento rotatorio mediante pistone e albero privo di ingranaggi).
Minor attrito tra pistone e albero con conseguente minor usura dei pezzi
Momento torcente potenziato in fase di apertura e chiusura
Minor ingombro rispetto agli attuatori pignone e cremagliera con conseguente minor spazio necessario
Minor peso rispetto agli attuatori pignone e cremagliera (-30% Kg/Nm) con conseguenti risparmi sulla realizzazione della struttura dell'impianto
Minor consumo d'aria rispetto agli attuatori pignone e cremagliera (-40% aria cm³/Nm doppio effetto e -20% aria cm³/Nm semplice effetto) con conseguente minor carico di lavoro del compressore o possibilità di utilizzo di un compressore con dimensioni ridotte

5.Cilindro rullato
Minor usura delle fascette energizzate grazie alla bassa rugosità della superficie

6. Albero Inox
Maggiore resistenza alla corrosione

Interfaccia per elettrovalvole NAMUR integrata dal DAN15
Non richiede alcuna basetta supplementare

Processo produttivo interamente eseguito in OMAL
Massimo controllo in tutte le fasi di lavorazione

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale garantito

DATI TECNICI
Coppia da 15 Nm a 4000 Nm.
Flangia d’attacco: EN ISO 5211
F03 - F04 - F05 - F07 - F10 - F12 - F14 - F16 - F25.
Conforme alla EN 15714-3
Angolo di rotazione: 92° (-1°, +91°)
Momento torcente: Il momento torcente di ritorno dipende solo dall’azione della molla ed è indipendente dalla pressione di alimentazione. Sono disponibili 4 differenti tarature per la molla; vedi tabella.
La chiusura automatica per mezzo delle molle avviene in senso orario.
In ciascun attuatore la cifra che segue la sigla SR/SRN corrisponde al valore della coppia di spunto in Nm. alla pressione di 5,6 bar.
Versione ATEX in conformità alla direttiva 2014/34/UE. Per la versione ATEX aggiungere YX alla fine del codice.

CONDIZIONI DI ESERCIZIO
Temperatura: da -20°C a +80°C. (Versioni speciali: alta temperatura: -20°C +150°C; bassa temperatura: -50°C +60°C)
Pressione nominale: 5,6 bar; massima di esercizio 8,4 bar.
Fluido di alimentazione: aria compressa filtrata secca non necessariamente lubrificata.
In caso di lubrificazione usare olio non detergente, compatibile con NBR.

SRN15 - SRN960
SR1440
SR1920
SR2880
SR4000

SRN15 - SRN960
SR1440
SR1920
SR2880
SR4000

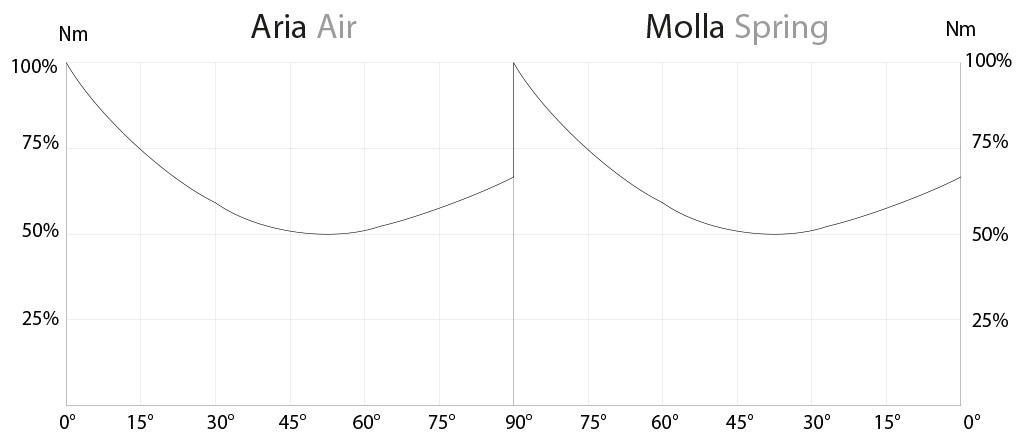

Diagramma del momento torcente in funzione dell’angolo di rotazione

TABELLA DEL MOMENTI TORCENTI (Nm) α°= ANGOLO DI ROTAZIONE
MISURA	α°	2,8 bar ÷ 40 PSI		3,5 bar ÷ 50 PSI		4,2 bar ÷ 60 PSI		5,6 bar ÷ 80 PSI
MISURA	α°	aria	molla	aria	molla	aria	molla	aria	molla
SRN 15	0°	7,5	5	9,4	6,3	11,3	7,5	15	10
	50°	3,7	3,7	4,7	4,7	5,6	5,6	7,5	7,5
	90°	5	7,5	6,3	9,4	7,5	11,3	10	15
SRN 30	0°	15	10	18,8	12,5	22,5	15	30	20
	50°	7,5	7,5	9,4	9,4	11,3	11,3	15	15
	90°	10	15	12,5	18,8	15	22,5	20	30
SRN 53	0°	26,5	17,5	33	22	40	26	53	35
	50°	13	13	16,5	16,5	19,5	19,5	26	26
	90°	17,5	26,5	22	33	26	40	35	53
SRN 60	0°	30	20	37,5	25	45	30	60	40
	50°	15	15	18,8	18,8	22,5	22,5	30	30
	90°	20	30	25	37,5	30	45	40	60
SRN 90	0°	45	30	56,3	37,5	67,5	45	90	60
	50°	22,5	22,5	28,1	28,1	33,9	33,9	45	45
	90°	30	45	37,5	56,3	45	67,5	60	90
SRN 120	0°	60	40	75	50	90	60	120	80
	50°	30	30	37,5	37,5	45	45	60	60
	90°	40	60	50	75	60	90	80	120
SRN 180	0°	90	60	112,5	75	135	90	180	120
	50°	45	45	56,3	56,3	67,5	67,5	90	90
	90°	60	90	75	112,5	90	135	120	180
SRN 240	0°	120	80	150	100	180	120	240	160
	50°	60	60	75	75	90	90	120	120
	90°	80	120	100	150	120	180	160	240
SRN 360	0°	180	120	225	150	270	180	360	240
	50°	90	90	112,5	112,5	135	135	180	180
	90°	120	180	150	225	180	270	240	360
SRN 480	0°	240	160	300	200	360	240	480	320
	50°	120	120	150	150	180	180	240	240
	90°	160	240	200	300	240	360	320	480
SRN 720	0°	360	240	450	300	540	360	720	480
	50°	180	180	225	225	270	270	360	360
	90°	240	360	300	450	360	540	480	720
SRN 960	0°	480	320	600	400	720	480	960	640
	50°	240	240	300	300	360	360	480	480
	90°	320	480	400	600	480	720	640	960
SR 1440	0°	---	---	900	600	---	---	1440	960
	50°	---	---	450	450	---	---	720	720
	90°	---	---	600	900	---	---	960	1440
SR 1920	0°	960	640	1200	800	1440	960	1920	1280
	50°	480	480	600	600	720	720	960	960
	90°	640	960	800	1200	960	1440	1280	1920
SR 2880	0°	1440	960	1800	1200	2160	1440	2880	1920
	50°	720	720	900	900	1080	1080	1440	1440
	90°	960	1440	1200	1800	1440	2160	1920	2880
SR 4000	0°	2000	1333	2500	1666,3	3000	1999,5	4000	2666
	50°	1000	1000	1250	1250	1500	1500	2000	2000
	90°	1333	2000	1666,3	2500	1999,5	3000	2666	4000

SCHEMA DI FUNZIONAMENTO ATTUATORE PNEUMATICO “SR”

BOX DI SEGNALAZIONE CON FINECORSA

OPERATORE MANUALE DI SBLOCCO

ELETTROVALVOLE NAMUR

ELETTROVALVOLE

POSIZIONATORE ELETTROPNEUMATICO (SICUREZZA INTRINSECA)

POSIZIONATORE PNEUMATICO

FINECORSA DI PROSSIMITA'

FINECORSA ELETTROMECCANICI

FINECORSA PNEUMATICI

FINECORSA ANTIDEFLAGRANTI II2GD ExdIIC

SELEZIONA MISURA

Seleziona i parametri di ricerca

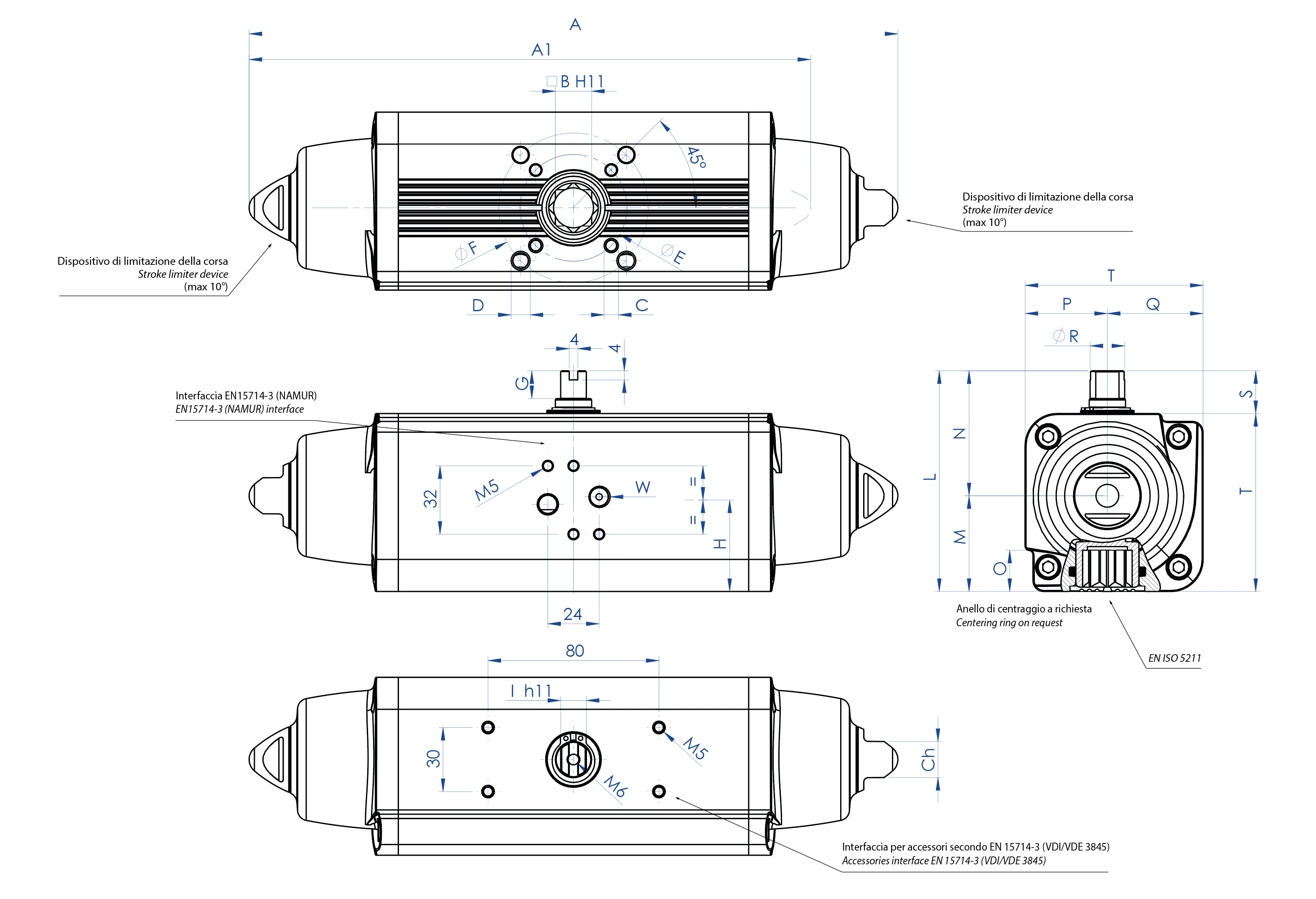

SCHEDA TECNICA DAL SRN15 (Nm) al SRN53 (Nm)
Codice	SRN0015401S	SRN0015402S	SRN0030401S	SRN0030402S	SRN0053401S
Spare seals	KGGI0014		KGGI0016		KGGI0060
Misura	SRN15		SRN30		SRN53
ISO	F03/F05	F04	F04	F05/F07	F05/F07
A	233,3	233,3	259	259	304,3
A1 (2,8 Bar)	203,8	203,8	228,5	228,5	270,7
B	11	11	14	14	17
C x depth	M5x8	M5x8	M5x8	M6x9	M6x9
D x depth	M6x9	-	-	M8x12	M8x12
E	36	42	42	50	50
F	50	-	-	70	70
G	10	10	13	13	13
H	30,3	30,3	35,7	35,7	42,8
I	9	9	10	10	12
L	79,2	79,2	90,4	90,4	103,3
M	31,5	31,5	37,7	37,7	44,8
N	47,7	47,7	52,7	52,7	58,5
O	13,2	13,2	16,5	16,5	19,3
P	27,7	27,7	32,7	32,7	38,5
Q	31,5	31,5	37,7	37,7	44,8
R	10,9	10,9	14,5	14,5	16,2
S	20	20	20	20	20
T	59,2	59,2	70,4	70,4	83,3
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/8"
Ch	13	13	13	13	17
Weight (Kg)	1,2	1,2	1,95	1,95	3
Air (dm3/cycle)	0,09	0,09	0,17	0,17	0,3
H = CENTRO DEI FISSAGGI BASETTA

SCHEDA TECNICA DAL SRN60 (Nm) al SRN360 (Nm)
Codice	SRN0060401S	SRN0090401S	SRN0120401S	SRN0180401S	SRN0240401S	SRN0360401S
Spare seals	KGGI0018	KGGI0019	KGGI0020	KGGI0021	KGGI0022	KGGI0023
Misura	SRN60	SRN90	SRN120	SRN180	SRN240	SRN360
ISO	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12	F10/F12
A	338,5	393,7	409,6	474	520,5	613
A1 (2,8 Bar)	309,1	341,8	361,6	406,6	454,1	523
B	17	22	22	22	27	27
C x depth	M6x9	M8x12	M8x12	M8x12	M10x15	M10x15
D x depth	M8x12	M10x15	M10x15	M10x15	M12x18	M12x18
E	50	70	70	70	102	102
F	70	102	102	102	125	125
G	13	16	17	19	19	19,5
H	44,8	54,5	58,1	60	57,4	61,5
I	12	15	15	19	19	22
L	107	137,5	141,1	148	164,9	178
M	46,8	56,5	60,1	62	72,9	78,5
N	60,2	81	81	86	92	99,5
O	19,3	24,8	24,8	24,3	29,5	29,5
P	40,2	51	51	56	62	69,5
Q	46,8	56,5	60,1	62	72,9	78,5
R	18	20,2	22,5	25,5	29	31,8
S	20	30	30	30	30	30
T	87	107,5	111,1	118	134,9	148
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/4"	1/4"
Ch	17	22	22	22	27	27
Weight (Kg)	3,35	5,9	6,8	8,9	11,8	16,5
Air (dm3/cycle)	0,33	0,55	0,8	1	1,5	2
H = CENTRO DEI FISSAGGI BASETTA

SCHEDA TECNICA DAL SRN480 (Nm) al SRN960 (Nm)
Codice	SRN0480401S	SRN0480402S	SRN0720402S	SRN0720401S	SRN0960402S	SRN0960401S
Spare seals	KGGI0024		KGGI0025		KGGI0026
Misura	SRN480		SRN720		SRN960
ISO	F10/F12	F14	F12	F14	F12/F16	F14
A	648,2	648,2	798	798	828	828
A1 (2,8 Bar)	563,8	563,8	683	683	714,4	714,4
B	36	36	36	36	46	46
C x depth	M10x15	M16x24	M12x18	M16x24	M12x18	M16x24
D x depth	M12x18	-	-	-	M20x30	-
E	102	140	125	140	125	140
F	125	-	-	-	165	-
G	19,5	19,5	19,5	19,5	18,5	18,5
H	78	78	86,5	86,5	99,2	99,2
I	24	24	27	27	32	32
L	198	198	216	216	237,7	237,7
M	93,5	93,5	101,5	101,5	114,7	114,7
N	104,5	104,5	114,5	114,5	123	123
O	38,5	38,5	38,5	38,5	48,5	48,5
P	74,5	74,5	84,5	84,5	93	93
Q	93,5	93,5	101,5	101,5	114,7	114,7
R	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30
T	168	168	186	186	207,7	207,7
W (Gas)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
Ch	27	27	36	36	36	36
Weight (Kg)	22,7	22,7	33	33	42	42
Air (dm3/cycle)	2,8	2,8	4,2	4,2	5,9	5,9
H = CENTRO DEI FISSAGGI BASETTA

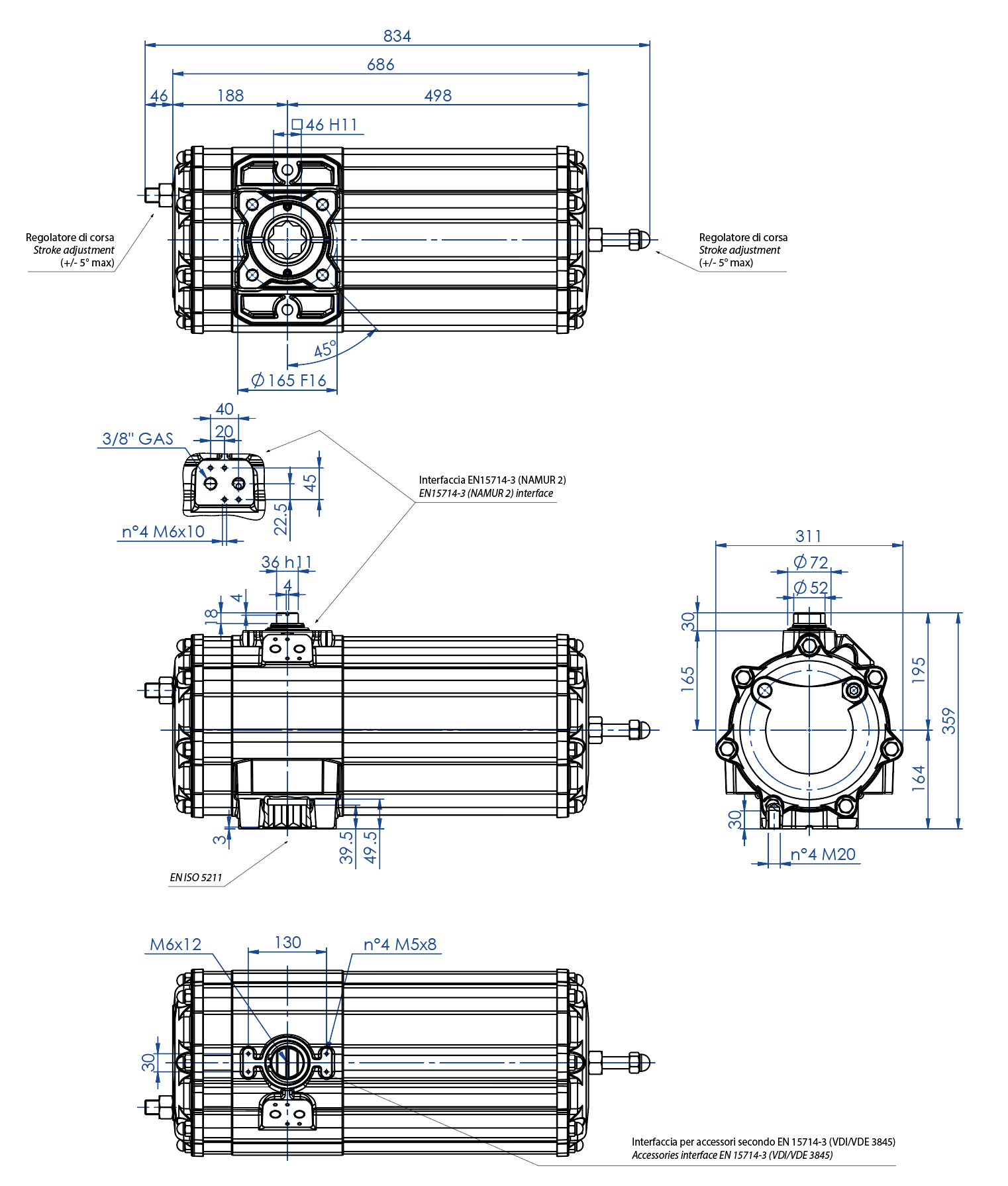

SCHEDA TECNICA SR 1440 (Nm)
Codice	SR1440E16D8A
Peso [Kg]	74,0
Volume aria [dm³/cycle]	11,0
Guarnizioni di ricambio	KGSI1035

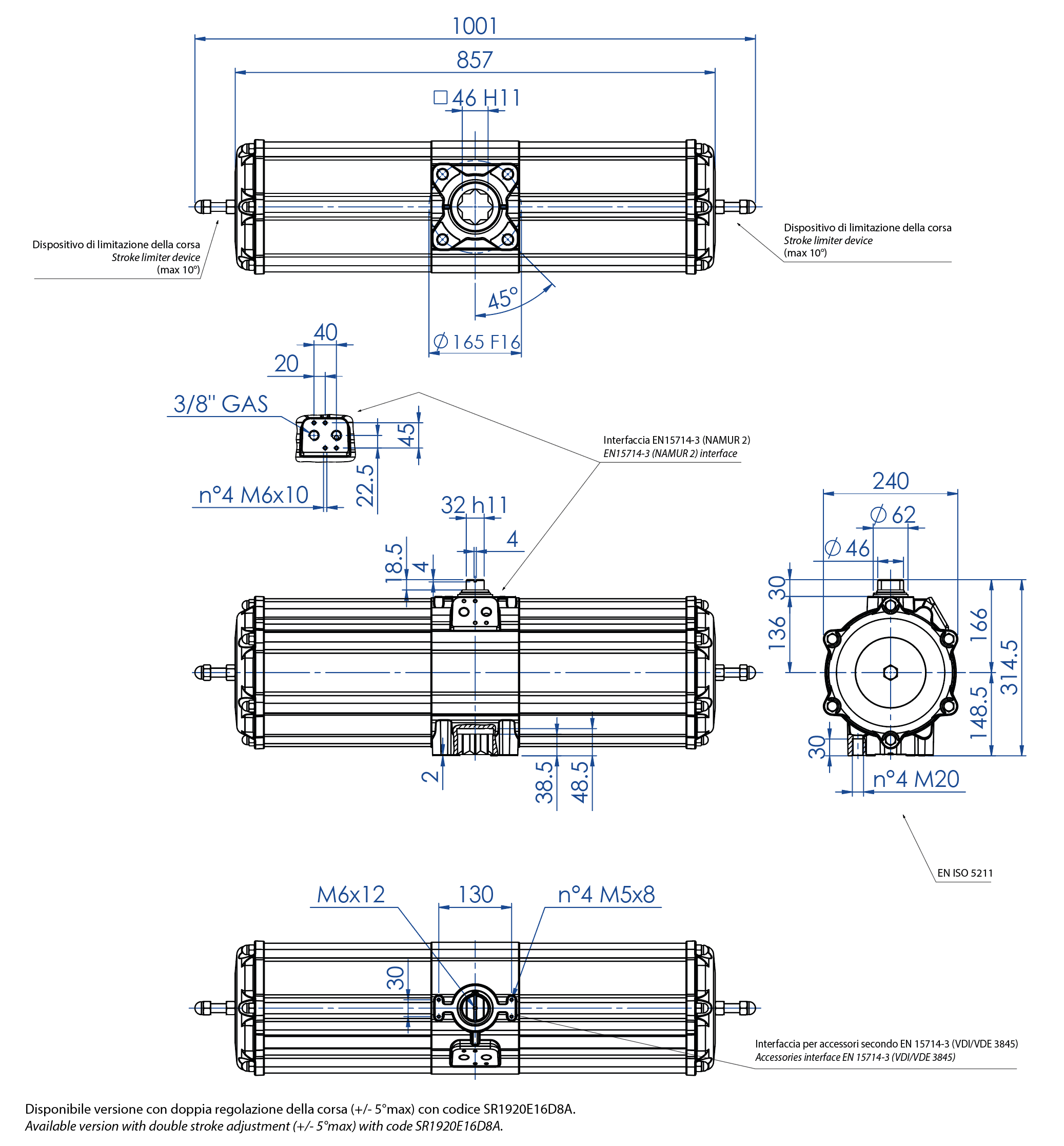

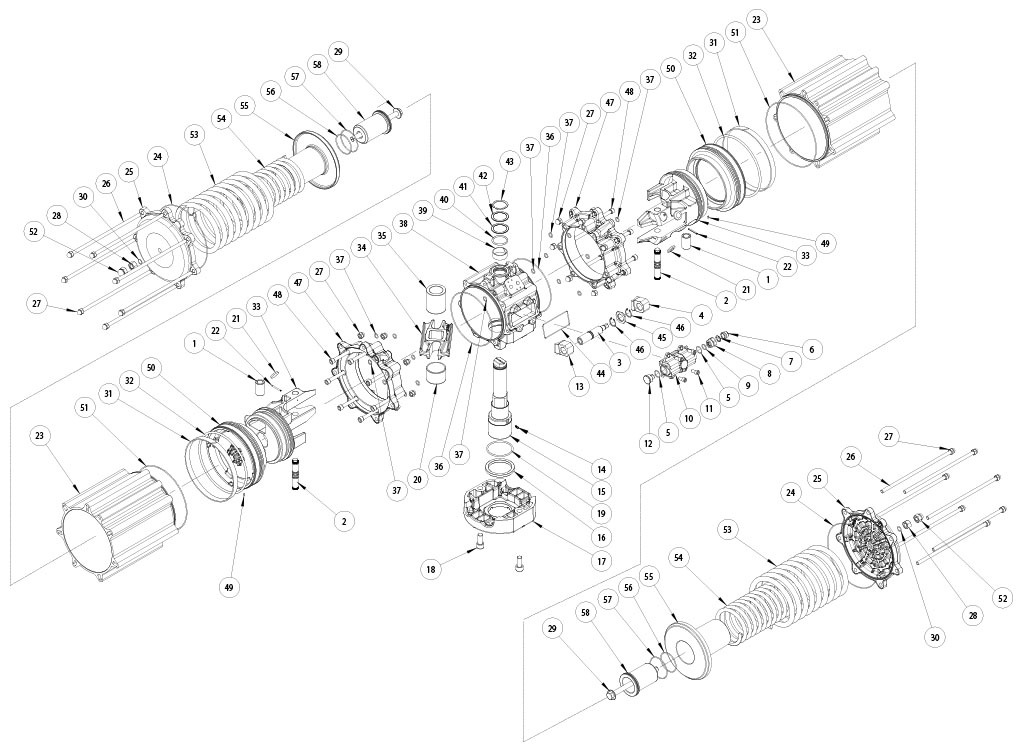

SCHEDA TECNICA SR 1920 (Nm)
Codice	SR1920E1608A
Peso [Kg]	67,0
Volume aria [dm³/cycle]	12,0
Guarnizioni di ricambio	KGDI0030

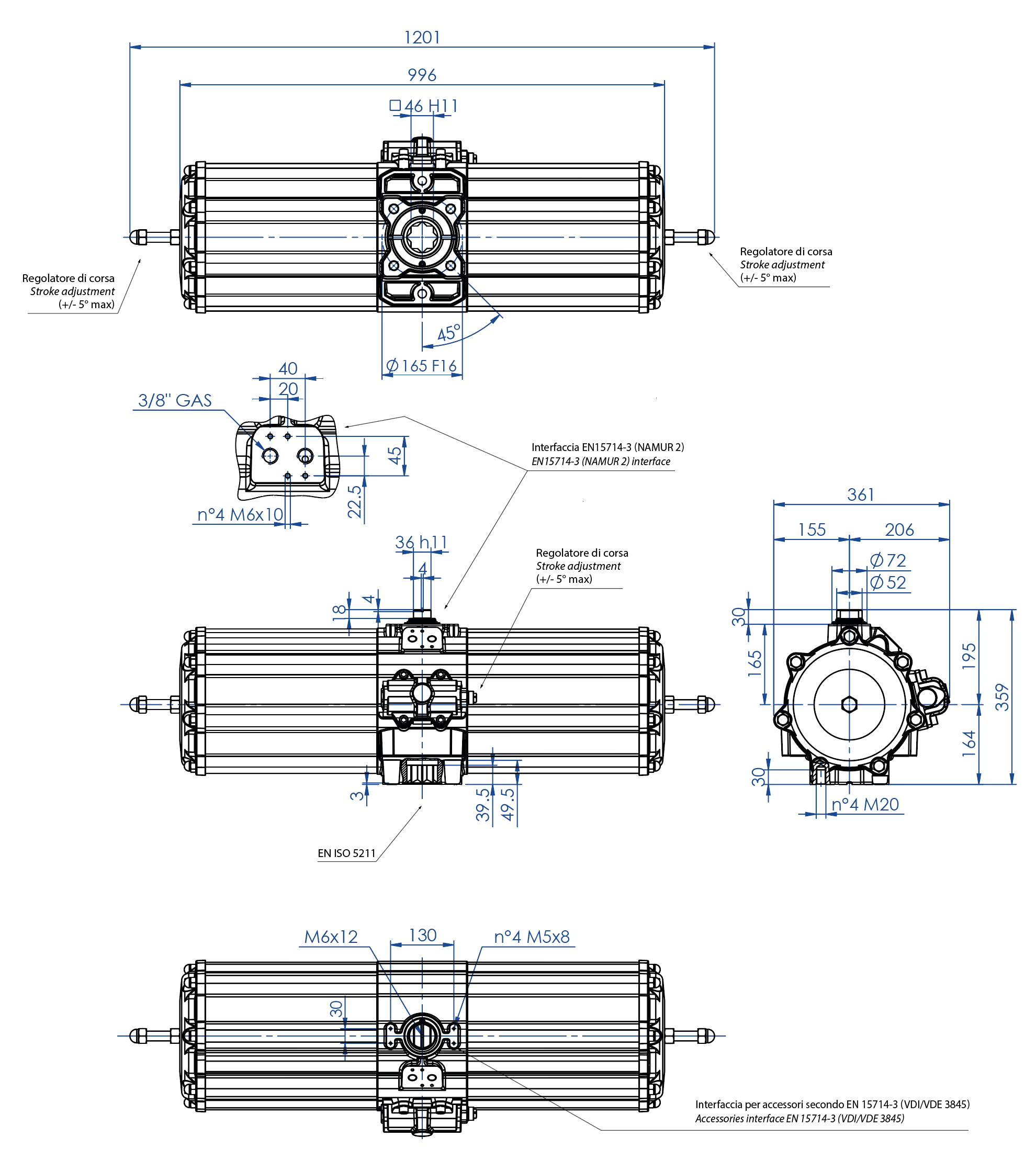

SCHEDA TECNICA SR 2880 (Nm)
Codice	SR2880E16D8A
Peso [Kg]	116,8
Volume aria [dm³/cycle]	21,0
Guarnizioni di ricambio	KGSI2035

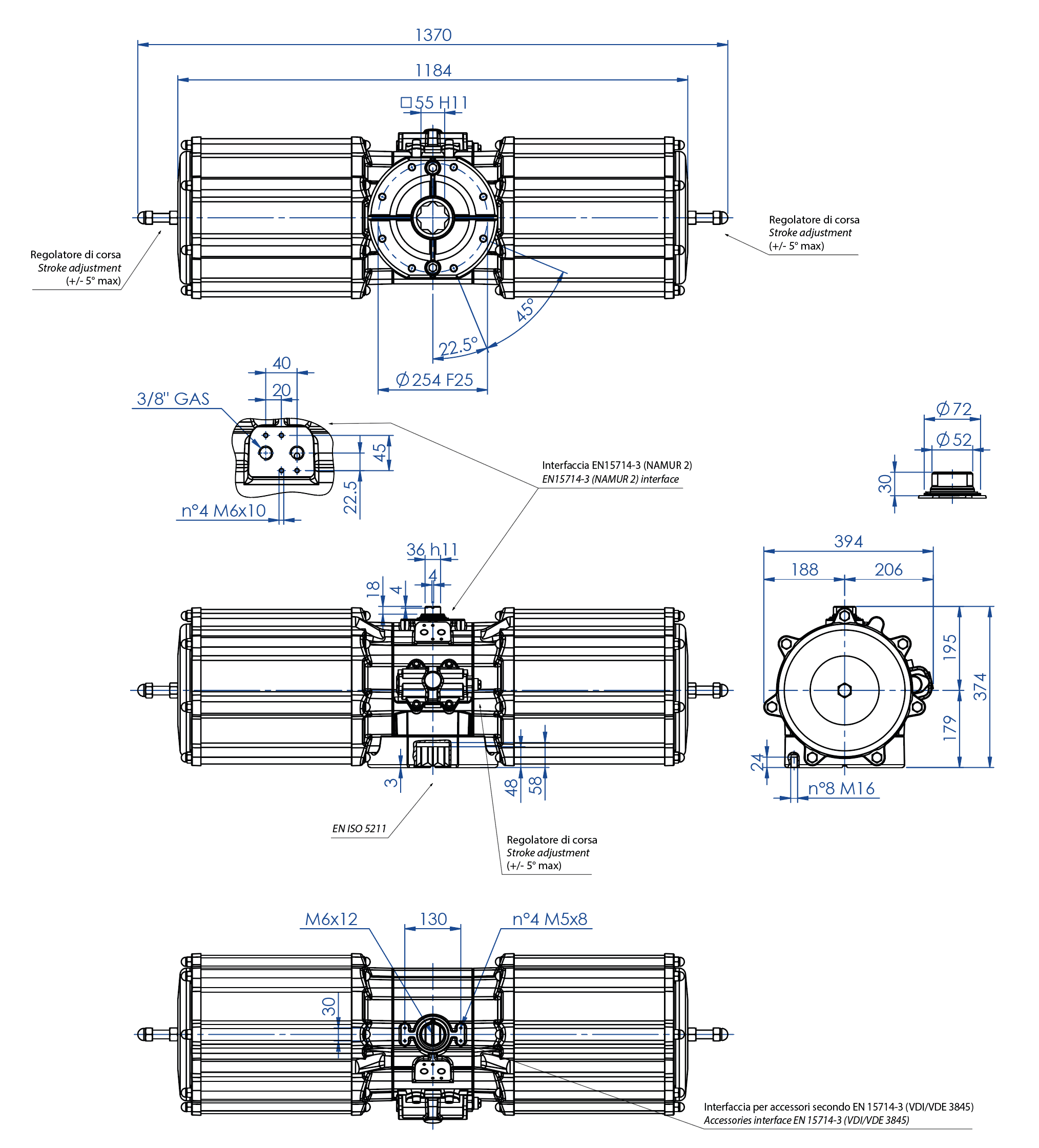

SCHEDA TECNICA SR 4000 (Nm)
Codice	SR4000E25D8A
Peso [Kg]	183,0
Volume aria [dm³/cycle]	29,1
Guarnizioni di ricambio	KGSI1040

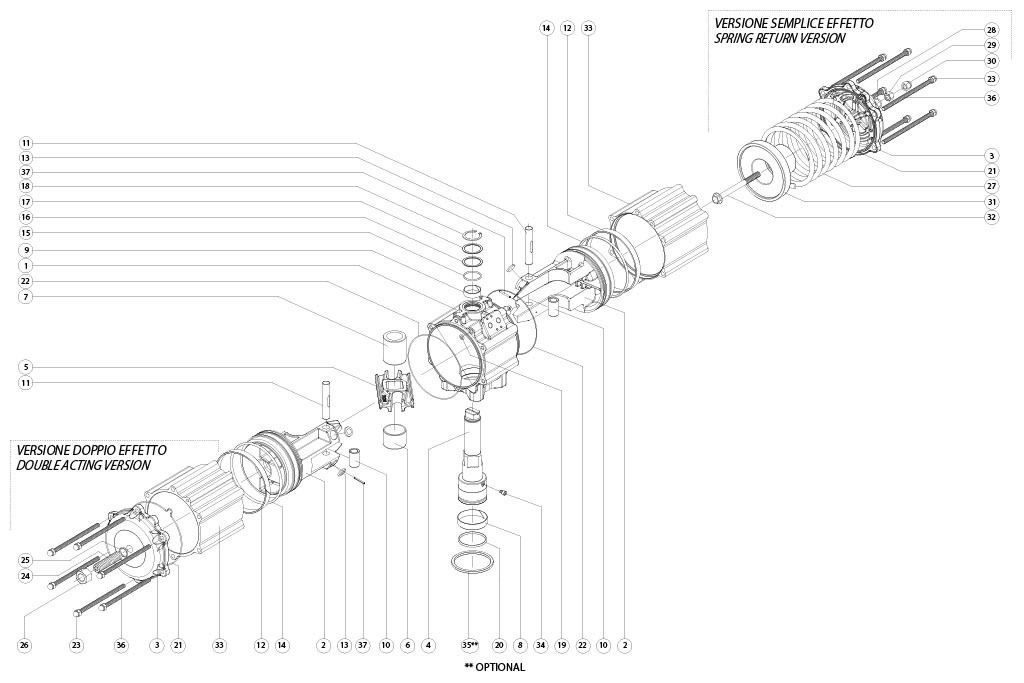

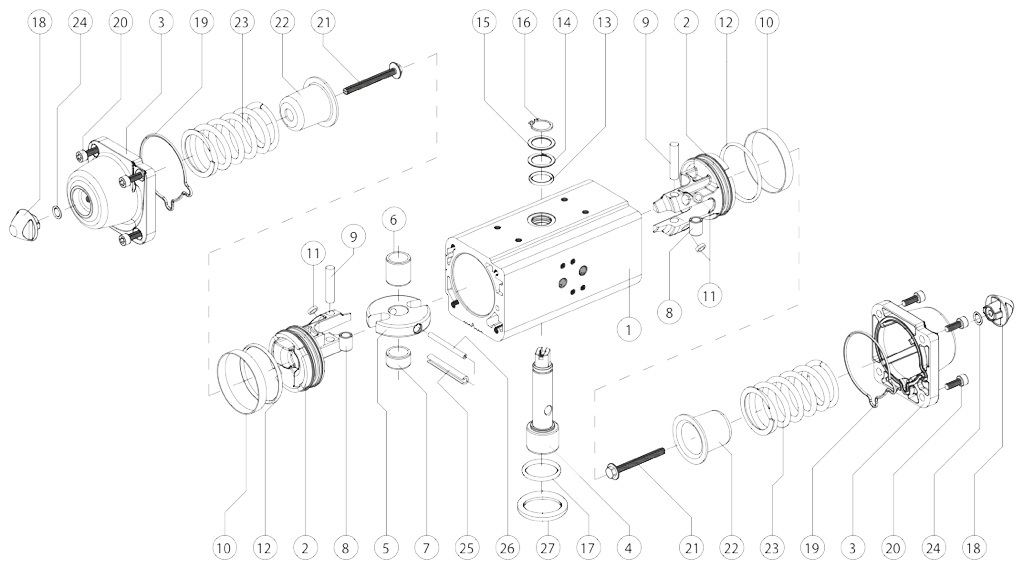

COMPONENTI ATTUATORE PNEUMATICO SEMPLICE EFFETTO MISURA: SRN15-SRN960
Pos	Denominazione	Q.ty	Materiale
1	Cilindro	1	Lega di alluminio
2	Pistone	2	Lega di alluminio
3	Tappo	2	Lega di alluminio
4	Albero	1	Acciaio inox
5	Forcella	1	Lega di acciaio
6	Bussola di scorrimento	1	Resina acetalica
7	Supporto albero	1	Resina acetalica
8	Bussola	2	Lega di acciaio
9	Perno	2	Lega di acciaio
10*	Anello di tenuta	2	Poliuretano
11*	Dischetto di supporto	4	P.T.F.E. carbo-graphite filled
12*	O-ring pistone	2	Gomma nitrilica
13	O-ring albero superiore	1	FKM
14	Anello di supporto esterno	1	Resina acetalica
15	Rondella di spessoramento	1	Acciaio inox
16	Seeger	1	Acciaio inox
17	O-ring albero inferiore	1	FKM
18	Dado	2	Lega di alluminio
19*	O-ring del tappo	2	Gomma nitrilica
20	Viti	8	Acciaio inox
21	Viti di precarica molla	2	Lega di acciaio
22	Contenitore molla	2	Lega di acciaio
23	Molla	2	Lega di acciaio
24*	O-ring	2	Gomma nitrilica
25	Spina elastica esterna	1	Lega di acciaio
26	Spina elastica interna	1	Lega di acciaio
27	Anello di centraggio (OPTIONAL)	1	Lega di alluminio
* Particolari del kit di ricambio

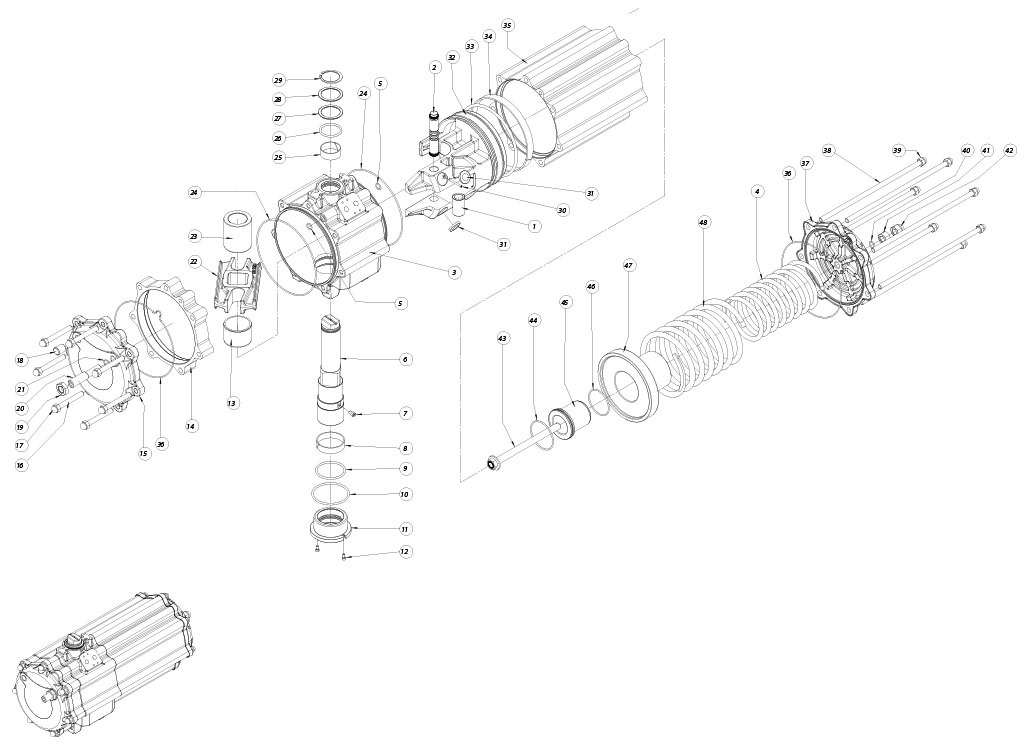

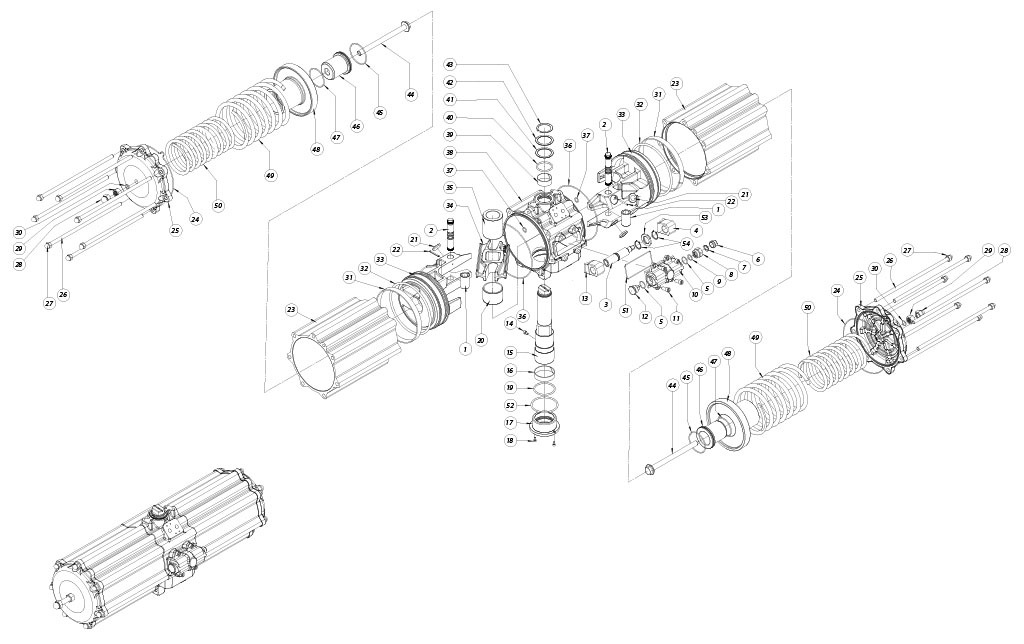

COMPONENTI ATTUATORE PNEUMATICO SEMPILICE EFFETTO MISURA: SR1440
Pos	Denominazione	Q.ty	Materiale
1	Bussola acciaio	1	Acciaio
2	Spina acciaio	1	Acciaio
3	Corpo	1	Alluminio
4	Molla interna	1	Acciaio
5*	O-ring	2	Gomma nitrilica
6	Albero	1	Acciaio
7	Vite antiespulsione	1	Acciaio
8*	Supporto inferiore	1	P.T.F.E. carbo-graphite filled
9*	O-ring	1	FKM
10*	O-ring	1	FKM
11	Bussola di supporto inferiore	1	Alluminio
12	Vite per bussola	2	Acciaio
13	Bussola di scorrimento	1	Resina acetalica
14	Distanziale	1	Alluminio
15	Tappo	1	Alluminio
16	Vite di assemblaggio	7	Acciaio
17	Dado a calotta	7	Acciaio
18	Grano (tappo)	1	Acciaio
19	Dado	1	Acciaio
20	Grano di regolazione	1	Acciaio
21*	O-ring	1	Gomma nitrilica
22	Forcella	1	Acciaio
23	Bussola di scorr/supp	1	Resina acetalica
24*	O-ring	2	Gomma nitrilica
25*	Supporto superiore	1	P.T.F.E. carbo-graphite filled
26*	O-ring	1	FKM
27*	Anello di supporto esterno	1	Resina acetalica
28	Rondella di spessoramento	1	Acciaio
29	Seeger	1	Acciaio
30	Spina antiespulsione	1	Acciaio
31*	Dischetti	2	Resina acetalica
32	Pistone	1	Alluminio
33*	O-ring	1	Gomma nitrilica
34*	Anello di guida	1	P.T.F.E. Carbo-Graphite filled
35	Cilindro laterale	1	Acciaio
36*	O-ring	2	Gomma nitrilica
37	Tappo	1	Acciaio
38	Vite di assemblaggio	7	Acciaio
39	Dado a calotta	7	Acciaio
40*	O-ring	1	Gomma nitrilica
41	Dado	1	Acciaio
42	Dado a calotta	1	Acciaio
43	Vite di precarica molla	1	Acciaio
44	O-ring	1	Gomma nitrilica
45	Cont.molla piccolo	1	Alluminio
46	O-ring	1	Gomma nitrilica
47	Cont.molla grande	1	Alluminio
48	Molla esterna	1	Acciaio
* Particolari del kit di ricambio
