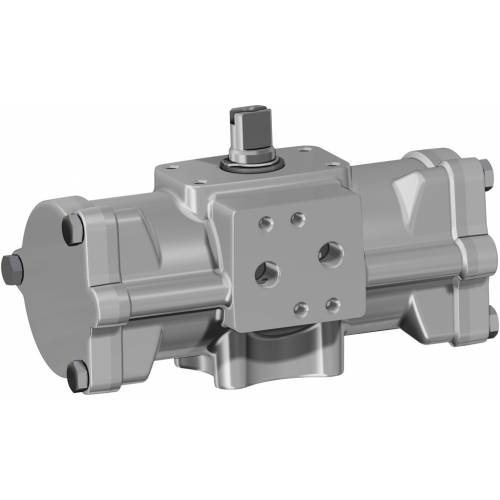

1.Fasce di tenuta e scorrimento energizzate autolubrificanti Minor attrito tra pistone e cilindro Si evita l’incollaggio della guarnizione al cilindro anche dopo lunghi periodi di fermo
2.Slot, bussole e spine con acciaio con durezza maggiore a 50 HRC Maggior resistenza alle forze presenti all' interno dell'attuatore
3.Attrito volvente tra slot e pistone Minor attrito

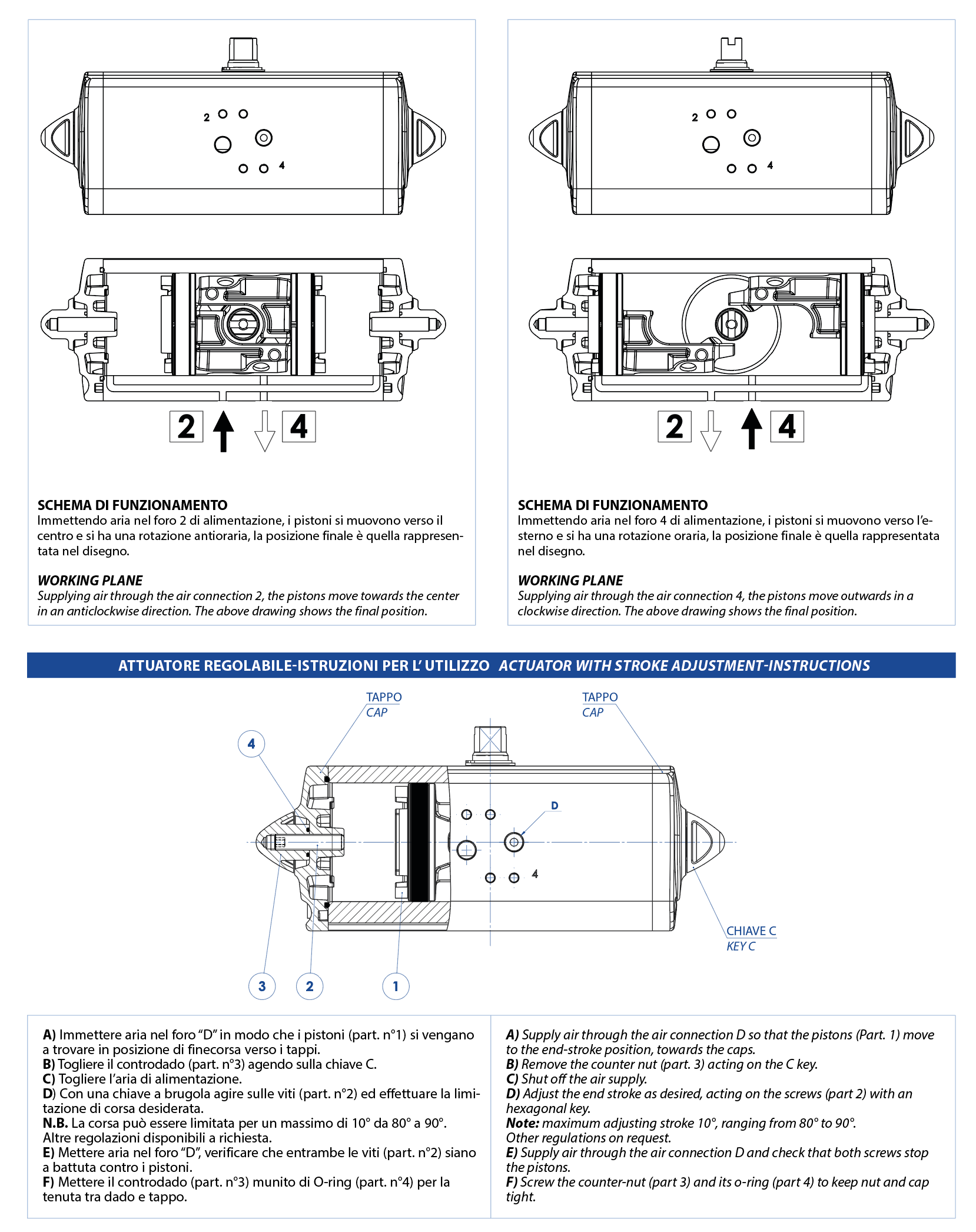

4.Scotch yoke con attrito volvente (trasformazione del movimento lineare in movimento rotatorio mediante pistone e albero privo di ingranaggi). Minor attrito tra pistone e albero con conseguente minor usura dei pezzi Momento torcente potenziato in fase di apertura e chiusura Minor ingombro rispetto agli attuatori pignone e cremagliera con conseguente minor spazio necessario Minor peso rispetto agli attuatori pignone e cremagliera (-30% Kg/Nm) con conseguenti risparmi sulla realizzazione della struttura dell'impianto Minor consumo d'aria rispetto agli attuatori pignone e cremagliera (-40% aria cm³/Nm doppio effetto e -20% aria cm³/Nm semplice effetto) con conseguente minor carico di lavoro del compressore o possibilità di utilizzo di un compressore con dimensioni ridotte 5.Cilindro rullato Minor usura delle fascette energizzate grazie alla bassa rugosità della superficie
6. Albero Inox Maggiore resistenza alla corrosione Interfaccia per elettrovalvole NAMUR integrata dal DAN15 Non richiede alcuna basetta supplementare
Processo produttivo interamente eseguito in OMAL Massimo controllo in tutte le fasi di lavorazione
Certificato ATEX Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo
Certificato fino a SIL 3 Elevato livello di sicurezza funzionale garantito
DATI TECNICI Coppia da 15 Nm. a 480 Nm. Flangia d’attacco: ISO 5211; F03 - F05 - F07 - F10. Conforme alla EN 15714-3. Angolo di rotazione: 92° (-1°, +91°) Momento torcente: Direttamente proporzionale alla pressione di alimentazione; vedi tabella attuatori pneumatici DA catalogo generale. In ciascun attuatore la cifra che segue la sigla DA corrisponde al valore della coppia di spunto in Nm. alla pressione di 5,6 bar. Dalla misura DA 60 è possibile il montaggio diretto di elettrovalvole NAMUR sull’attuatore. Le misure DA15-DA30 necessitano dell’interfaccia NAMUR Versione ATEX in conformità alla direttiva 2014/34/UE. Per la versione ATEX aggiungere YX alla fine del codice.
CONDIZIONI DI ESERCIZIO Temperatura: da -20°C a +80°C. Pressione nominale: 5,6 bar; massima di esercizio 8,4 bar. Fluido di alimentazione: aria compressa filtrata secca non necessariamente lubrificata. In caso di lubrificazione usare olio non detergente, compatibile con NBR.

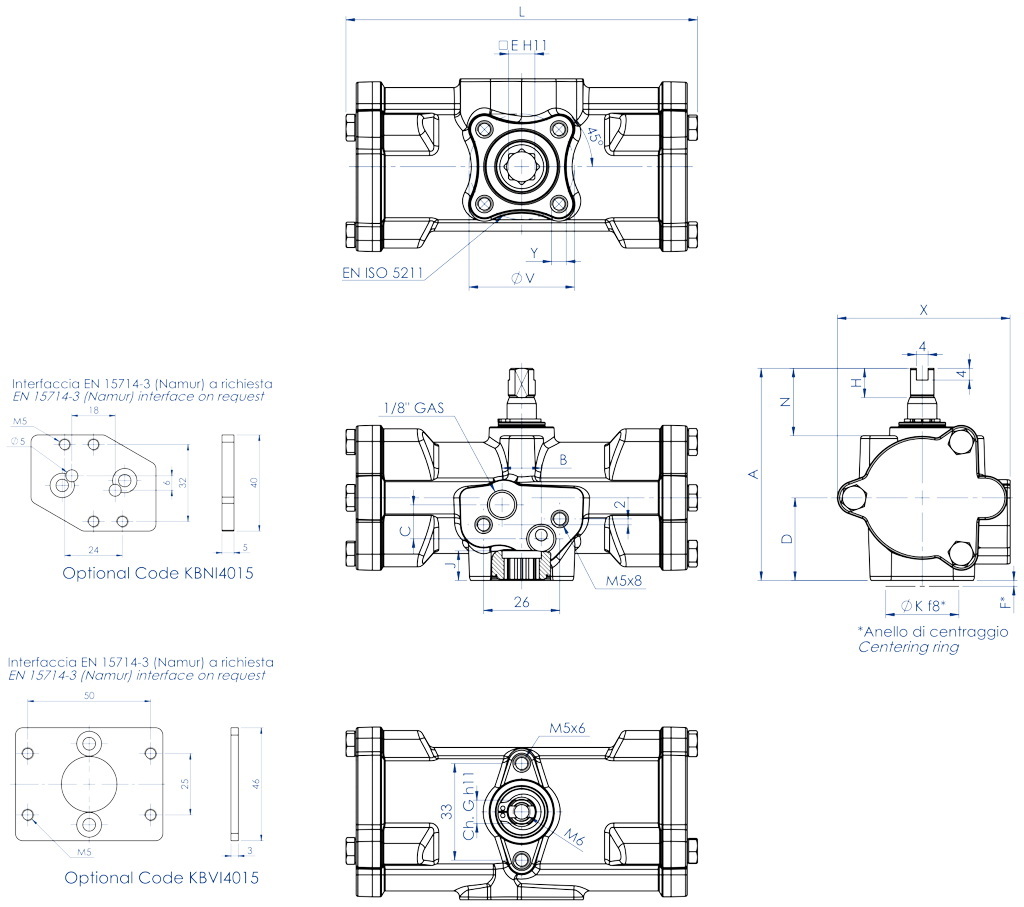

DA 15 ÷ DA 30

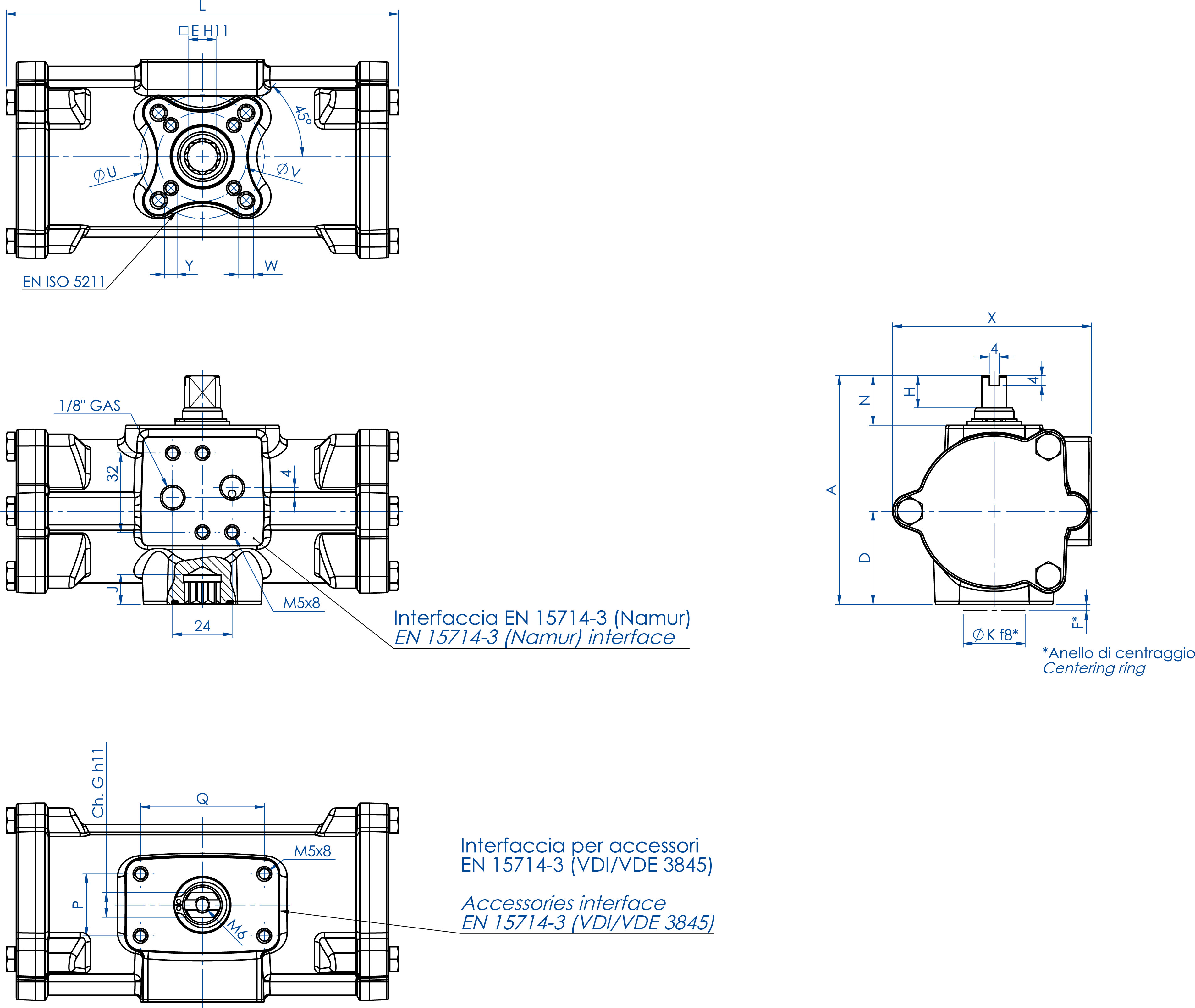

DA 60 ÷ DA 480
SCHEDA TECNICA
Codice
DA015516S
DA030516S
DA060516S
DA120516S
DA240516S
DA480516S
Guarnizioni ricambio
KGXI0112
KGXI0114
KGXI0116
KGXI0118
KGXI0120
KGXI0122
Misura
DA 15 F03
DA 30 F03
DA 60 F03-F05
DA 120 F05-F07
DA 240 F05-F07
DA 480 F07-F10
L mm.
120
134,6
158,4
192,9
246,8
298,4
A mm.
72,4
80,4
92,5
116,5
136,4
160
B mm.
13,4
11,6
-
-
-
-
C mm.
12
13
-
-
-
-
D mm.
28,2
32,7
37,7
46,2
56,2
68
E mm.
9
9
11
14
17
22
F mm.
2
2
2
3
3
3
Ch. G mm.
8
9
10
12
15
19
H mm.
10
10
13
13
17
19
N mm.
23
23
20
30
30
30
X mm.
59
68
80,3
94,4
117
139,7
J mm.
10,2
10,2
12,2
16,3
19,3
24,3
ØK mm.
25
25
25
35
35
55
Q mm.
50
50
50
80
80
80
P mm.
25
25
25
30
30
30
ØU mm.
-
-
50
70
70
102
ØV mm.
36
36
36
50
50
70
Y x prof. depth mm.
M5x9
M5x9
M5x9
M6x11
M6x11
M8x13
W x prof. depth mm.
-
-
M6x11
M8x15
M8x13
M10x22
aria dm3/cycle
0,079
0,148
0,28
0,59
1,18
2,38
peso Kg.
0,8
1,2
1,8
3,3
5,6
9,5

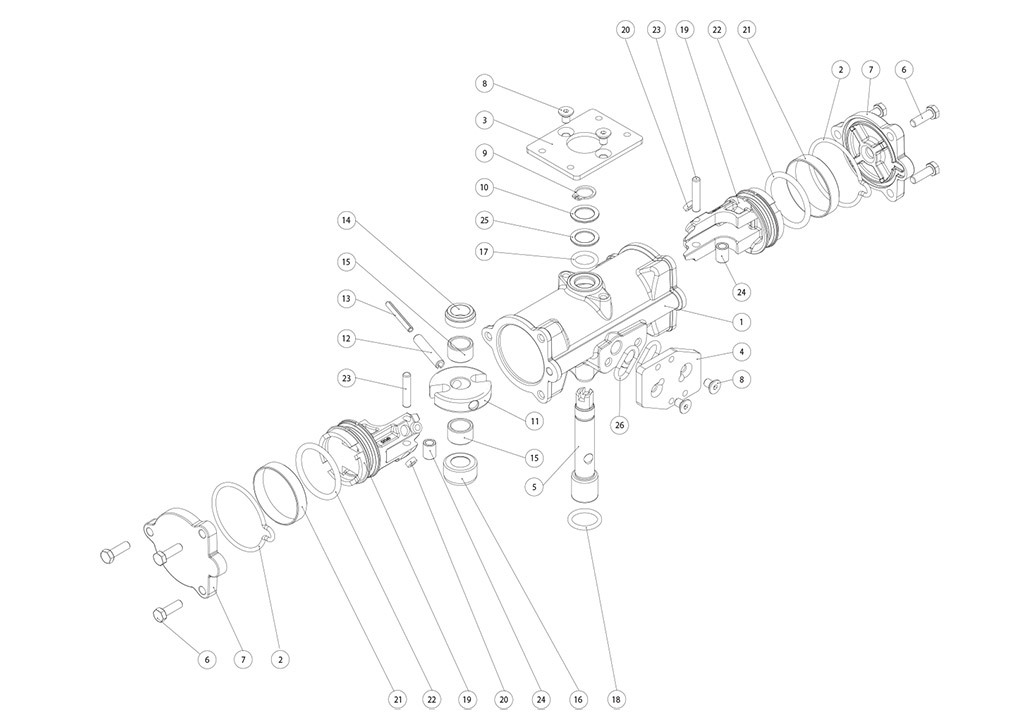

COMPONENTI DOPPIO EFFETTO "DA" CF8M MICROFUSO MISURE: DA 15 - DA 30
MATERIALI: DA 15 ÷ DA 30
Pos
Denominazione
Q.ty
Materiale
1
Cilindro
1
Acciaio inox
2*
Cap o-ring
2
Gomma nitrilica
3
VDI/VDE Basetta
1
Acciaio inox
4
Basetta NAMUR
1
Acciaio inox
5
Albero
1
Acciaio inox
6
Vite
6
Acciaio inox
7
Tappo
2
Acciaio inox
8
Vite
4
Acciaio inox
9
Seeger
1
Acciaio inox
10
Rondella
1
Acciaio inox
11
Forcella
1
Lega di acciaio
12
Spina elastica esterna
1
Lega di acciaio
13
Spina elastica interna
1
Lega di acciaio
14
Supporto albero superiore
1
Resina acetalica
15
Supporto bussola
2
Resina acetalica
16
Supporto albero inferiore
1
Resina acetalica
17*
O-ring albero superiore
1
FKM
18*
O-ring albero inferiore
1
FKM
19
Pistone
2
Lega di alluminio
20*
Supporto pistone
4
P.T.F.E. carbo-graphite filled
21*
Anello di tenuta
2
Poliuretano
22*
O-ring pistone
2
Gomma nitrilica
23
Perno
2
Lega di acciaio
24
Bussola
2
Lega di acciaio
25*
Anello di supporto esterno
1
Resina acetalica
26
O-ring (optional)
2
Gomma nitrilica
* Particolari del kit di ricambio

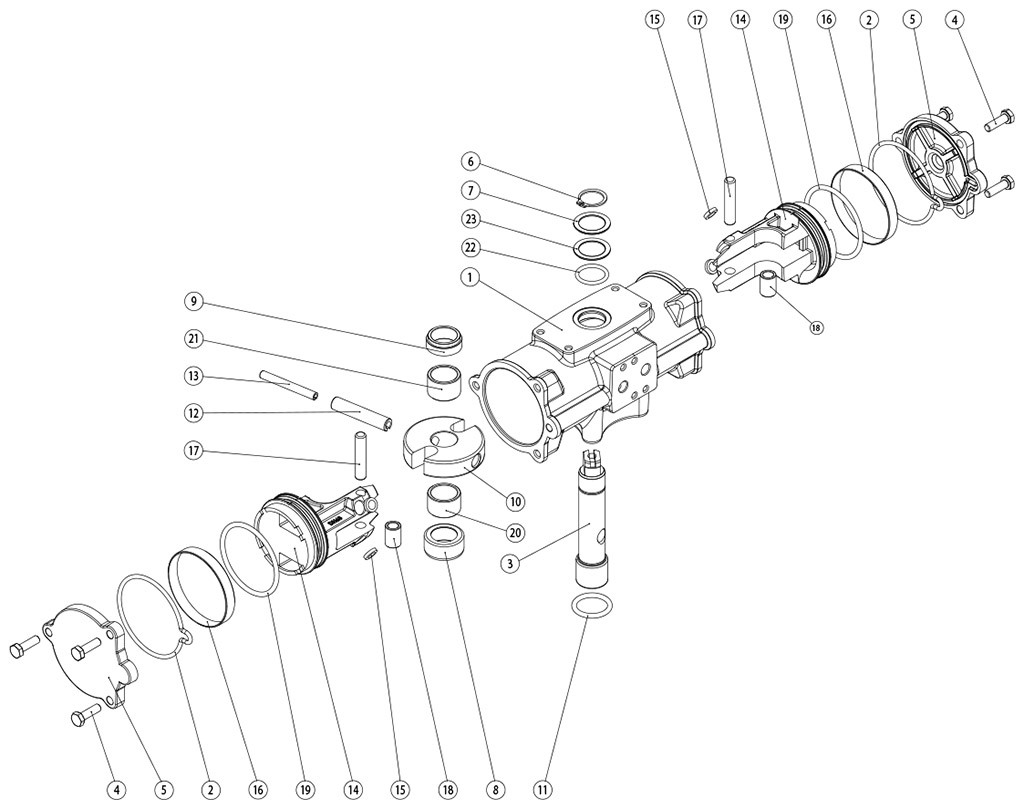

COMPONENTI ATTUATORE PNEUMATICO DOPPIO EFFETTO "DA" CF8M MICROFUSO MISURE: DA 60 - DA 480
