CARATTERISTICHE GENERALI: • Costruita in 3 pezzi per facilitare l’intervento su impianti ad alta frequenza di manutenzione. • Estremità filettate a norma ISO 7/1; a saldare di testa; a saldare di tasca. • Guarnizioni standard della sfera in PTFE vergine. • Temperatura di utilizzo: da -20°C a + 180°C (vedi diagramma) • Pressione di utilizzo: vedi diagramma. • Fluido intercettato: aria, acqua, gas, prodotti petroliferi e petrolchimici, fluidi aggressivi. • Flangia montaggio attuatore a norma ISO 5211. • Per versione con leva: sistema di lucchettaggio integrato.
ESECUZIONI SPECIALI A RICHIESTA: • Guarnizioni di tenuta in:
RPTFE (caricate vetro 15%)
CTFE (caricate grafite 25%)
TFM1600.
• Per altre applicazioni contattare il nostro ufficio commerciale.
CERTIFICAZIONI: • Versione ATEX in conformità alla Direttiva Europea 2014/34/UE • Certificato ATEX a richiesta • Conforme alla Direttiva Europea 2014/68/UE PED

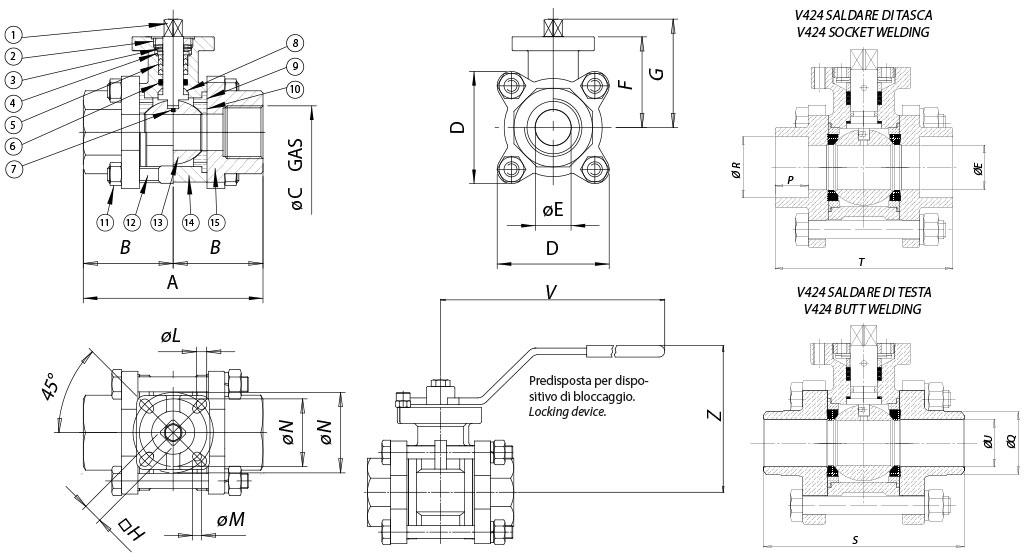

DIMENSIONI
MISURA
A
B
ØE
D
F
G
□H
ØL
ØM
ØN
THREADED END
SOCKET WELDING END
BUTT WELDING END
V
Z
DN [mm]
[inch]
ØC
ØR
P
T
ØU
ØQ
S
DN 08
1/4"
65
32,5
11,2
48,8
42
49,5
9
6
6
36-42
1/4"
14,3
13,0
65,0
10,4
14,8
70
150
78,0
DN 10
3/8"
65
32,5
12,6
48,8
42
49,5
9
6
6
36-42
3/8"
17,7
13,0
65,0
13,7
18,5
70
150
78,0
DN 15
1/2"
75
37,5
15,0
48,8
42
49,5
9
6
6
36-42
1/2"
22,0
16,0
75,0
15,0
21,0
75
150
78,0
DN 20
3/4"
80
40,0
20,0
50,3
45
53,5
9
6
6
36-42
3/4"
27,5
16,0
80,0
21,4
28,3
90
150
82,5
DN 25
1"
90
45,0
25,0
64,0
52
62,7
11
7
6
42-50
1"
34,3
17,0
90,0
27,2
35,5
100
200
91,5
DN 32
1" 1/4
110
55,0
32,0
73,4
57
67,7
11
7
6
42-50
1" 1/4
43,0
20,0
110,0
35,5
43,7
110
200
95,5
DN 40
1" 1/2
120
60,0
38,0
82,0
68
81,5
11
9
7
50-70
1" 1/2
49,0
20,0
120,0
41,2
50,0
125
250
112,0
DN 50
2"
140
70,0
50,8
94,3
77
91,0
14
9
7
50-70
2"
61,4
22,0
140,0
52,7
63,0
150
250
118,5
DN 65
2"1/2
185
92,5
65,0
165,0
100
117
17
11
9
70-102
2" 1/2
77,2
33,0
185,0
65,3
77,2
190
300
140,0
DN 80
3"
205
102,5
80,0
190,0
111
127,7
17
11
9
70-102
3"
90,0
34,3
205,0
79,5
89,8
220
300
151,0
DN 100
4"
240
120,0
100,0
240,0
138
159,8
22
13
11
102-125
4"
115,4
41,0
240,0
102,3
115,4
270
400
178,0
MATERIALI
1
Stelo
316 S.S.
1.4401
UNI X5CrNiMo 17 12
2
Dado premiguarnizione
304 S.S.
1.4301
UNI X5CrNi 18 10
3
Molla a tazza
301 S.S.
1.4310
UNI X12CrNi 17 07
4
Anello premiguarnizione
304 S.S.
1.4301
UNI X5CrNi 18 10
5*
Guarnizione di tenuta stelo
P.T.F.E.
6*
O-ring
FKM
7
Dispositivo antistatico
316 S.S.
1.4401
UNI X5CrNiMo 17 12
8*
Guarnizione
P.T.F.E.
9*
Centraggio guarnizione sfera
P.T.F.E.
10*
Guarnizione sfera
P.T.F.E.
11
Dado
304 S.S.
1.4301
UNI X5CrNi 18 10
12
Tirante
304 S.S.
1.4301
UNI X5CrNi 18 10
13
Sfera
316 S.S.
1.4401
UNI X5CrNiMo 17 12
14
Corpo
316 S.S.
1.4408
15
Manicotto
316 S.S.
1.4408
* Particolari del kit di ricambio KGBV60...

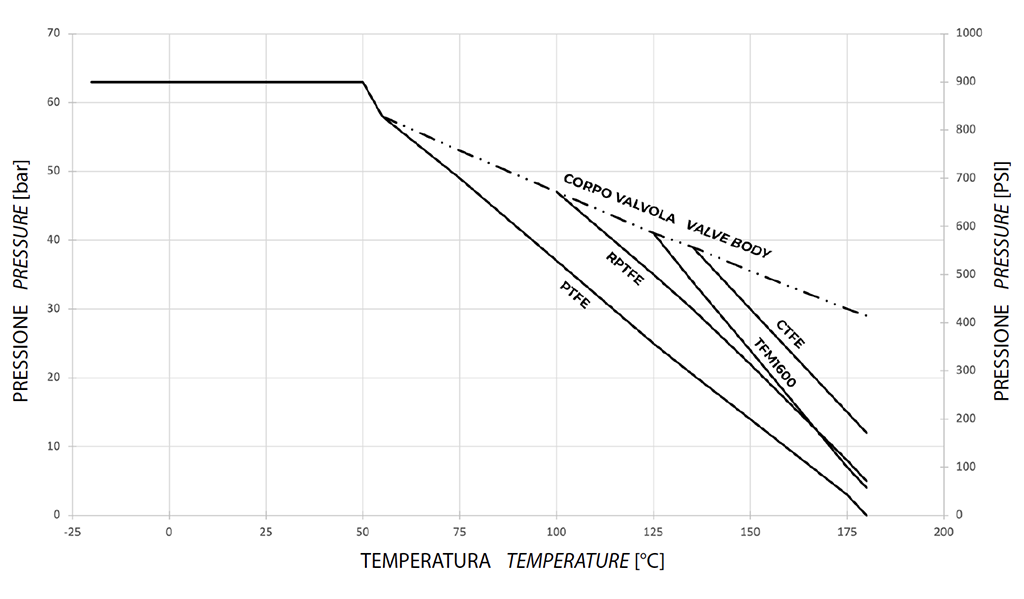

Diagramma pressione/temperatura

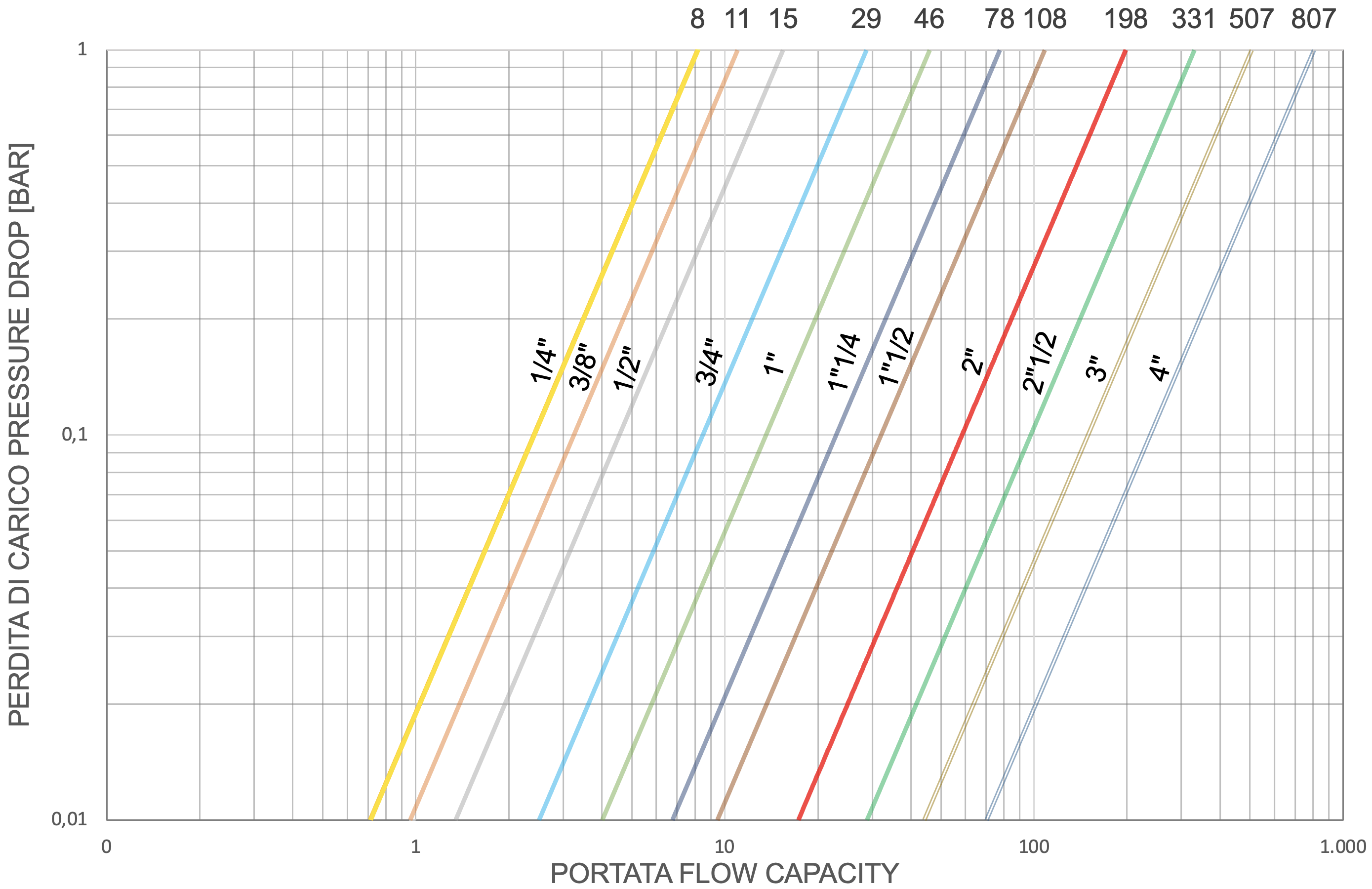

Portata/perdita di carico e coefficiente nominale Kv
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.
COPPIE DI SPUNTO in Nm
MISURA
DN 8 1/4"
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 63 bar
6
7
8
10
14
20
29
42
85
146
235
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.
