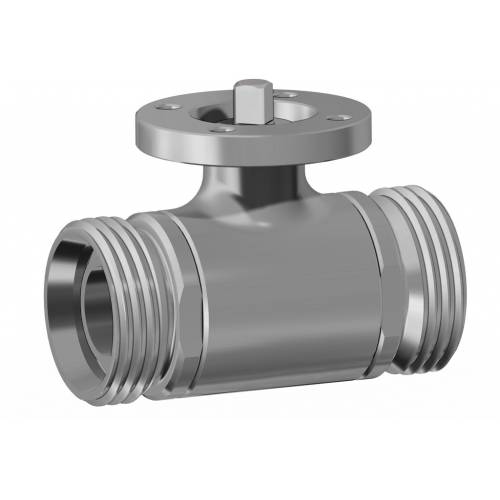

CARATTERISTICHE GENERALI: • La valvola é costruita in 316L acciaio inox e si presta ad utilizzi che richiedono condizioni igieniche particolari (applicazioni in industria alimentare). • Estremità a norma DIN 11851. • Temperatura di utilizzo: da -20°C a + 150°C • Pressione di utilizzo: vedi diagramma. • Fluido intercettato: per usi alimentari. • Flangia montaggio attuatore a norma ISO 5211. • La versione con leva non ha la flangia montaggio attuatore a norma ISO 5211 e non è possibile montare alcun tipo di attuatore.
ESECUZIONI SPECIALI A RICHIESTA: • Attacchi: SMS - MACON - DIN maschio. • Guarnizioni di tenuta in:
PTFE caricato vetro,
PTFE caricato carbografite,
Polietilene alta densità.
• Per altre applicazioni contattare il nostro ufficio commerciale.
CERTIFICAZIONI: • Versione ATEX in conformità alla Direttiva Europea 2014/34/UE • Certificato ATEX a richiesta • Conforme alla Direttiva Europea 2014/68/UE PED.

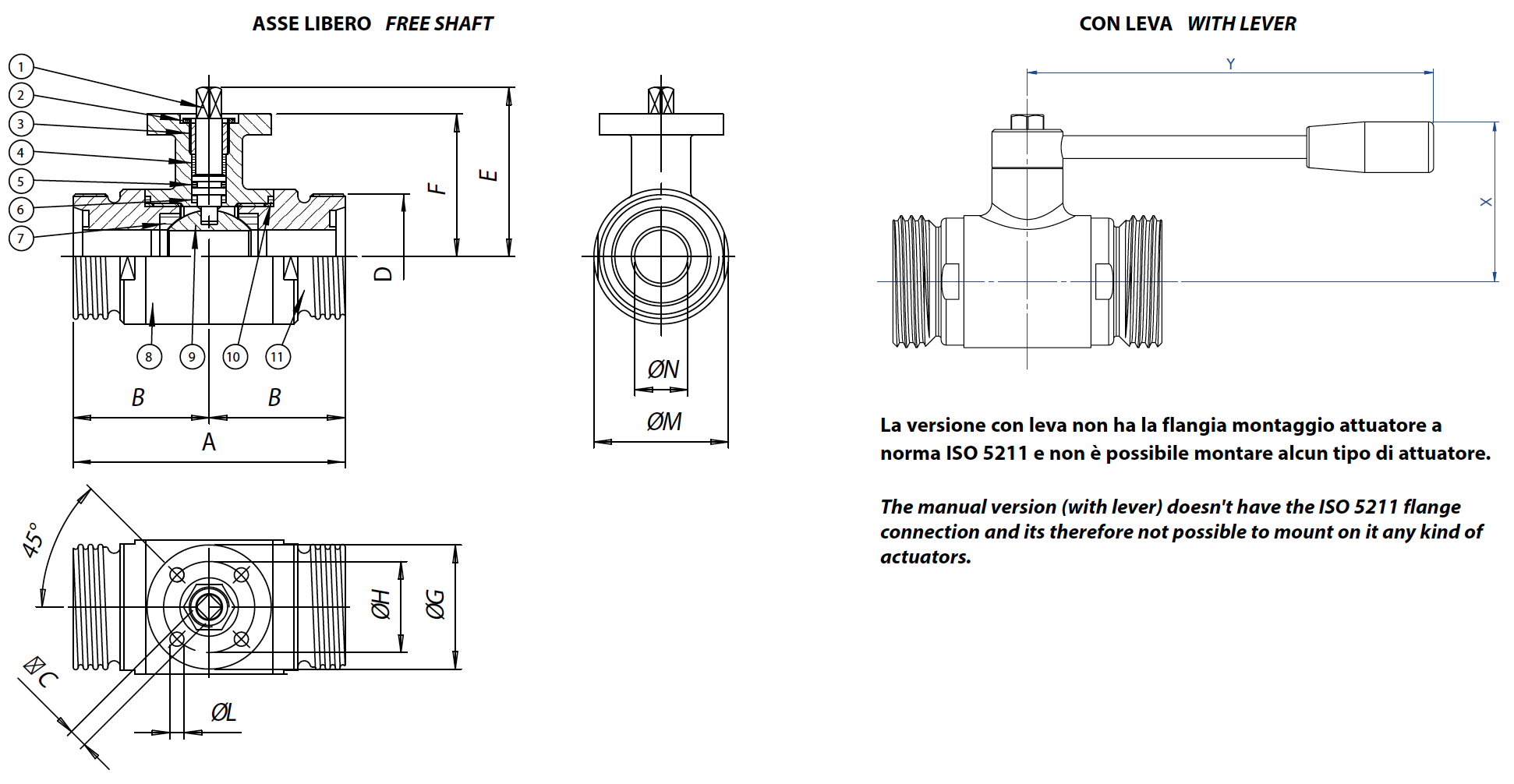

DIMENSIONI
MISURA
A
B
□C
D
E
F
øG
øH
øL
øM
øN
X
Y
DN [mm]
[inch]
DN 10
3/8"
88
44
6
28
47
39
46
36
6
30
10
50
110
DN 15
1/2"
92
46
6
34
49,5
41,5
46
36
6
35
15
55
110
DN 20
3/4"
102
51
6
44
53
45
46
36
6
42
20
60
110
DN 25
1"
106
53
9
52
64,5
51,5
65
50
7
52
25
65
160
DN 32
1" 1/4
112
56
9
58
69,5
56,5
65
50
7
60
32
70
160
DN 40
1" 1/2
126
63
14
65
89
76
65
50
7
74
40
80
190
DN 50
2"
136
68
14
78
97
84
65
50
7
90
50
90
190
DN 65
2" 1/2
154
68
17
95
109,5
94,5
90
70
9
110
65
110
220
DN 80
3"
184
92
17
110
121
106
90
70
9
141
80
130
285
DN 100
4"
190
95
17
130
135
120
125
102
11
160
100
150
310
MATERIALI
1
Stelo
316L S.S.
1.4401
UNI X2CrNiMo 17 12
2
Dado
303 S.S.
3
Anello premiguarnizione
304L S.S. (303 S.S.)
4*
Anello di tenuta superiore
P.T.F.E.
5*
O-ring di tenuta perno
FKM
6*
Dischetto di tenuta perno
P.T.F.E.
7*
Guarnizioni di tenuta laterale
P.T.F.E.
8
Corpo
316L S.S.
1.4401
UNI X2CrNiMo 17 12
9
Sfera
316L S.S.
1.4401
UNI X2CrNiMo 17 12
10*
Guarnizioni di tenuta manicotto
P.T.F.E.
11
Manicotto femmina
316L S.S.
1.4401
UNI X2CrNiMo 17 12
* Particolari del kit di ricambio KGBV63...

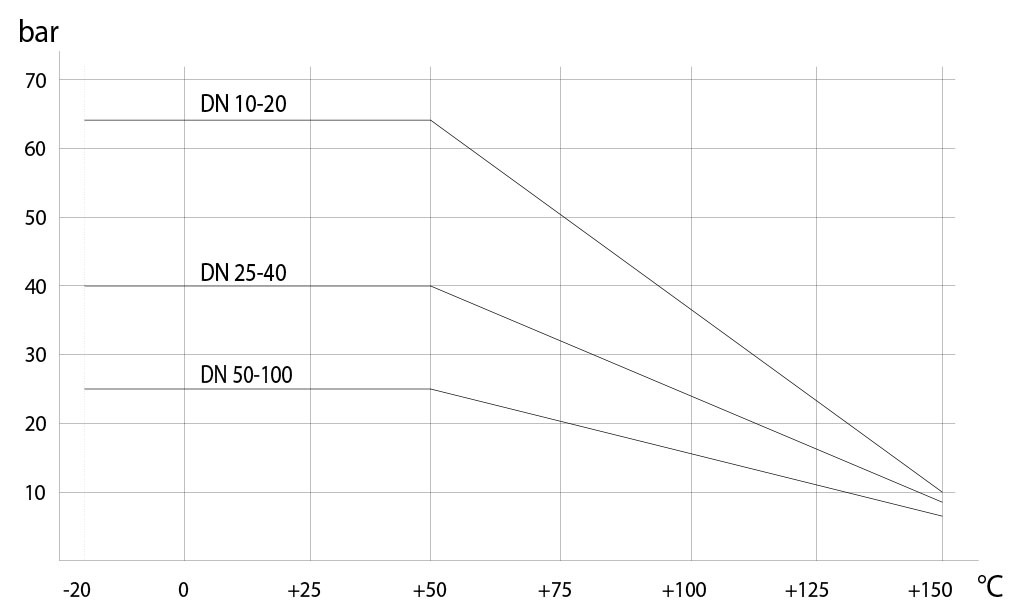

Diagramma pressione/temperatura

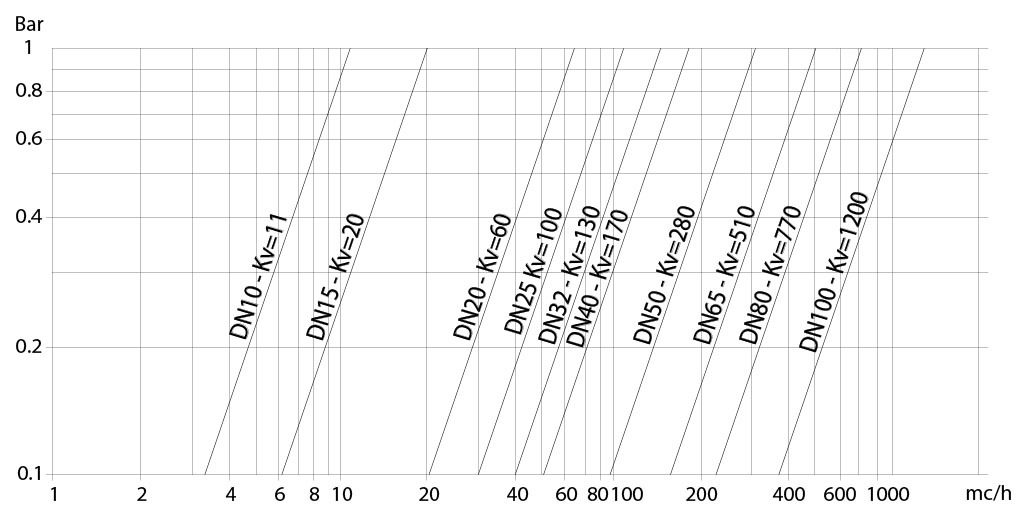

Portata/perdita di carico e coefficiente nominale Kv
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.
COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 25 bar
41
63
95
148
PN 40 bar
15
20
28
PN 63 bar
7
8
11
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.
