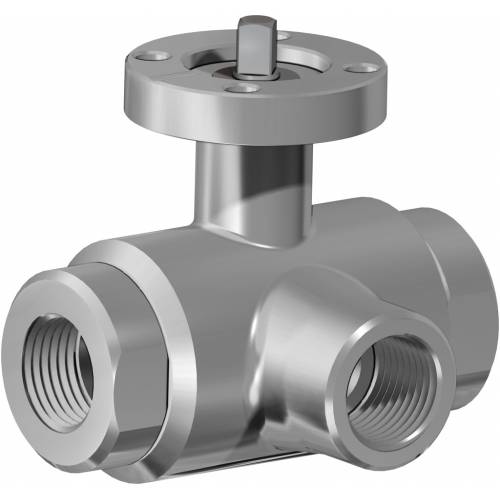

Valvola a sfera in acciaio inox Item 448

Valvola a sfera in acciaio inox Item 448

Valvola a sfera in acciaio inox 3 vie filettata con sfera a “L” - passaggio integrale

CONFIGURA Azionamento
RICHIEDI INFORMAZIONI
STAMPA PAGINA
  • caratteristiche
  • dimensioni
  • materiali
  • diagrammi e coppie di spunto
  • specifiche

CARATTERISTICHE GENERALI:
La valvola funziona solo come deviatore. Non permette alcuna chiusura della mandata che può avvenire solo dalla via centrale; vedi schema.
• La valvola é costruita in 316L acciaio inox.
• Temperatura di utilizzo: da -20°C a + 150°C
• Pressione di utilizzo: vedi tabella.
• Fluido intercettato: aria, acqua, gas, olii, prodotti petroliferi e petrolchimici, fluidi aggressivi.
• Estremità filettate femmina a norma ISO 228.
• Flangia montaggio attuatore a norma ISO 5211.
La versione con leva non ha la flangia montaggio attuatore a norma ISO 5211 e non è possibile montare alcun tipo di attuatore.

ESECUZIONI SPECIALI A RICHIESTA:
• Guarnizioni di tenuta in:

  • PTFE caricato vetro,
  • PTFE caricato carbografite,
  • Polietilene alta densità.
• Per altre applicazioni contattare il nostro ufficio commerciale.

CERTIFICAZIONI:
•
Versione ATEX in conformità alla Direttiva Europea 2014/34/UE
• Certificato ATEX a richiesta

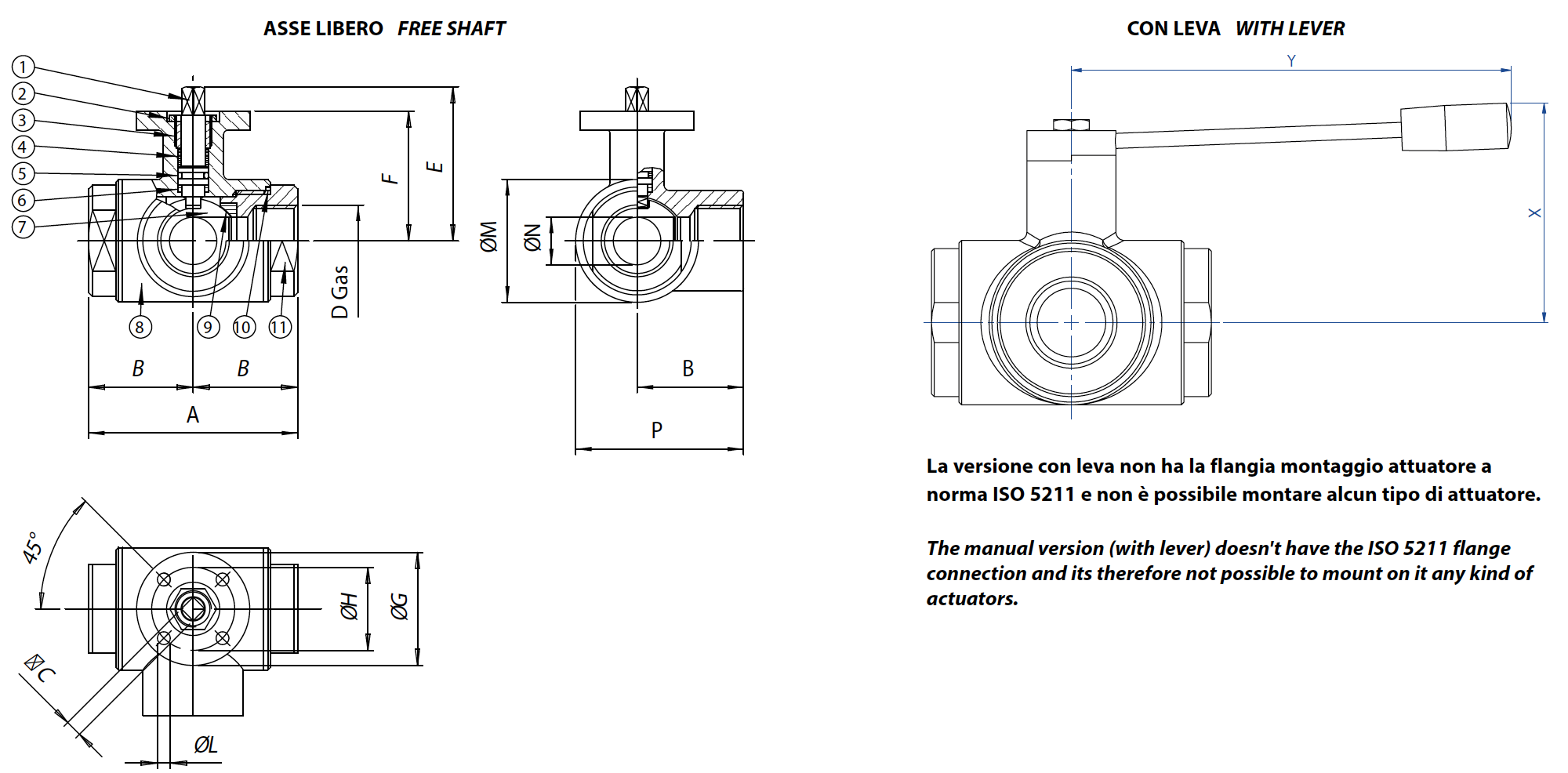

DIMENSIONI
MISURA
A
B
□C
D
E
F
øG
øH
øL
øM
øN
P
XY
DN [mm]
[inch]
DN 10
3/8"
72
36
6
3/8”
54
46
46
36
6
35
10
53,5
60110
DN 15
1/2"
82
41
6
1/2”
57
49
46
36
6
42
15
62
65110
DN 20
3/4"
92
46
9
3/4”
69,5
56,5
65
36
7
52
20
72
70160
DN 25
1"
102
51
9
1”
74
61
65
50
7
60
25
81
80160
DN 32
1" 1/4
118
59
14
1" 1/4
94,5
81,5
65
50
7
72,5
32
95,3
95190
DN 40
1" 1/2
134
67
14
1" 1/2
102
89
65
50
7
88
40
111
110190
DN 50
2"
144
72
17
2”
106,5
91,5
65
70
9
101,5
50
122,8
120220
DN 65
2" 1/2
160
80
17
2" 1/2
116,5
101,5
90
70
9
121
65
140,5
130285
DN 80
3"
200
100
17
3”
131
116
125
102
11
150
80
175
145310
DN 100
4"
240
120
17
4”
146
131
125
102
11
182
100
211
160310

MATERIALI
1Stelo316L S.S.1.4401UNI X2CrNiMo 17 12
2Dado303 S.S.

3Anello premiguarnizione304 S.S. (303 S.S.)

4*Anello di tenuta superioreP.T.F.E.

5*O-ring di tenuta pernoFKM

6*Dischetto di tenuta pernoP.T.F.E.

7Sfera316L S.S.1.4401UNI X2CrNiMo 17 12
8Corpo 316L S.S.1.4401UNI X2CrNiMo 17 12
9*Guarnizioni di tenuta lateraleP.T.F.E.

10*Guarnizioni di tenuta manicottiP.T.F.E.

11Manicotto femmina316L S.S.1.4401UNI X2CrNiMo 17 12
* Particolari del kit di ricambio KGBV66...

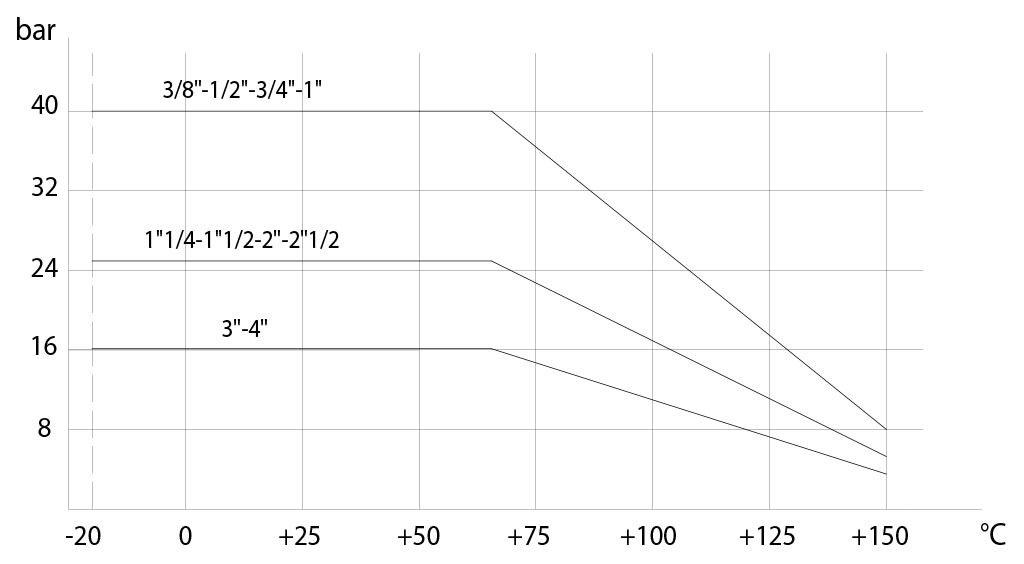

Diagramma pressione/temperatura

COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
DN 65 2"1/2
DN 80
3"
DN 100
4"

PN 16 bar








140
215
PN 25 bar




28
41
61
90


PN 40 bar
7
10
14
20








I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4.
Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.

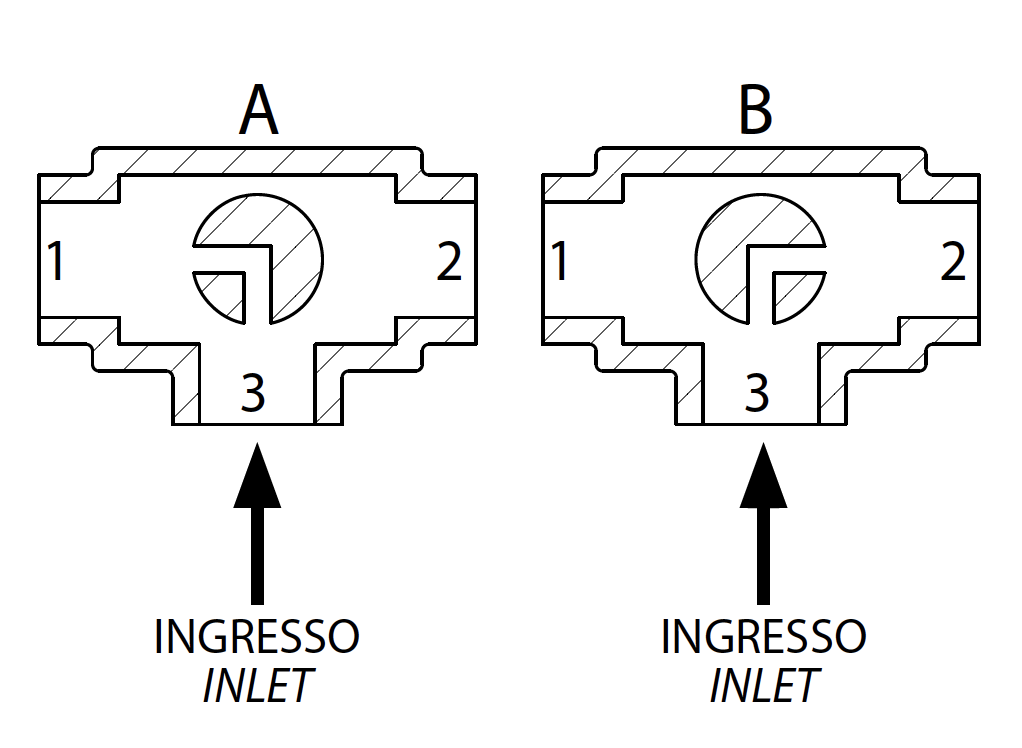

Schema sfera a "L"

N.B.:
Con attuatore SR NORMALMENTE CHIUSO la posizione di riposo della sfera deve essere la “A”.
Con attuatore SR NORMALMENTE APERTO la posizione di riposo della sfera deve essere la “B”.

Vista da sopra
