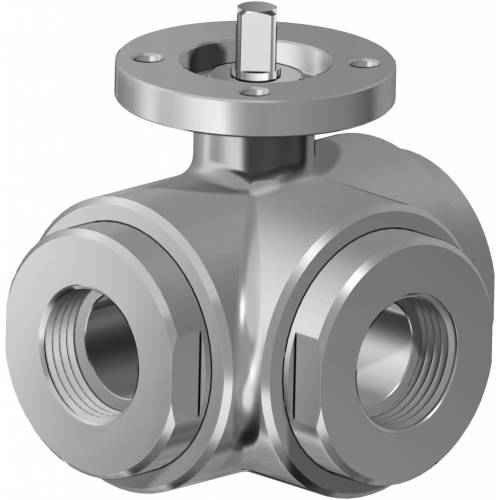

CARATTERISTICHE GENERALI: • La valvola è costruita in 316L acciaio inox, con 4 guarnizioni sulla sfera. Per il funzionamento vedere lo schema. • Temperatura di utilizzo: da -20°C a + 150°C • Pressione di utilizzo: vedi tabella. • Fluido intercettato: per usi alimentari. • Trattamento esterno: lucidata. • Estremità filettate femmina a norma ISO 228 • Flangia montaggio attuatore a norma ISO 5211. • La versione con leva non ha la flangia montaggio attuatore a norma ISO 5211 e non è possibile montare alcun tipo di attuatore.
ESECUZIONI SPECIALI A RICHIESTA: • Attacchi: NPT. • Guarnizioni di tenuta in:
PTFE caricato vetro,
PTFE caricato carbografite,
Polietilene alta densità.
• Per altre applicazioni contattare il nostro ufficio commerciale.
CERTIFICAZIONI: • Versione ATEX in conformità alla Direttiva Europea 2014/34/UE • Certificato ATEX a richiesta

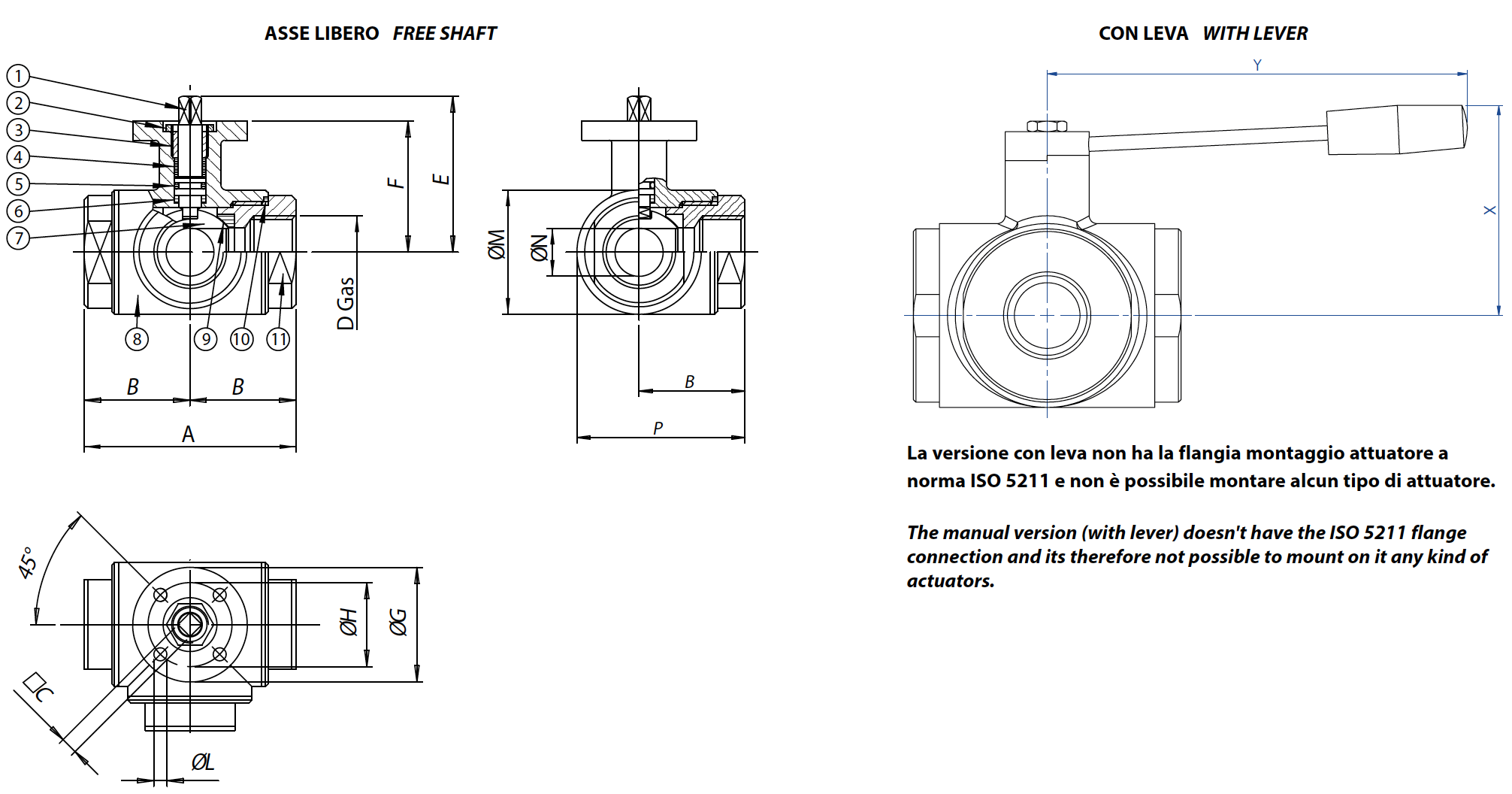

DIMENSIONI
MISURA
A
B
□C
D
E
F
øG
øH
øL
øM
øN
P
X
Y
DN [mm]
[inch]
DN 10
3/8"
72
36
6
3/8”
54,5
46,5
46
36
6
45
12
58,5
60
110
DN 15
1/2"
82
41
6
1/2”
57
49
54
42
6
52
15
67
65
110
DN 20
3/4"
92
46
9
3/4”
69,5
56,5
65
50
7
60
20
76
70
160
DN 25
1"
102
51
9
1”
74
61
65
50
7
70
25
86
80
160
DN 32
1" 1/4
118
59
14
1" 1/4
94,5
81,5
90
70
9
85
32
101,5
95
190
DN 40
1" 1/2
134
67
14
1" 1/2
102
89
90
70
9
100
40
117
110
190
DN 50
2"
144
72
17
2”
106,5
91,5
90
70
9
110
50
127
120
220
DN 65
2" 1/2
160
80
17
2" 1/2
116,5
101,5
125
102
11
122
65
141
130
285
DN 80
3"
200
100
17
3”
134
116
125
102
11
150
80
175
145
310
DN 100
4"
240
120
17
4”
149
131
125
102
11
192
100
216
160
310
MATERIALI
1
Stelo
316L S.S.
1.4401
UNI X2CrNiMo 17 12
2
Dado
303 S.S.
3
Anello premiguarnizione
304L S.S. (303 S.S.)
4*
Anello di tenuta superiore
P.T.F.E.
5*
O-ring di tenuta perno
FKM
6*
Dischetto di tenuta perno
P.T.F.E.
7
Sfera
316L S.S.
1.4401
UNI X2CrNiMo 17 12
8
Corpo
316L S.S.
1.4401
UNI X2CrNiMo 17 12
9*
Guarnizioni di tenuta laterale
P.T.F.E.
10*
Guarnizioni di tenuta manicotti
P.T.F.E.
11
Manicotto femmina
316L S.S.
1.4401
UNI X2CrNiMo 17 12
* Particolari del kit di ricambio KGBV45...

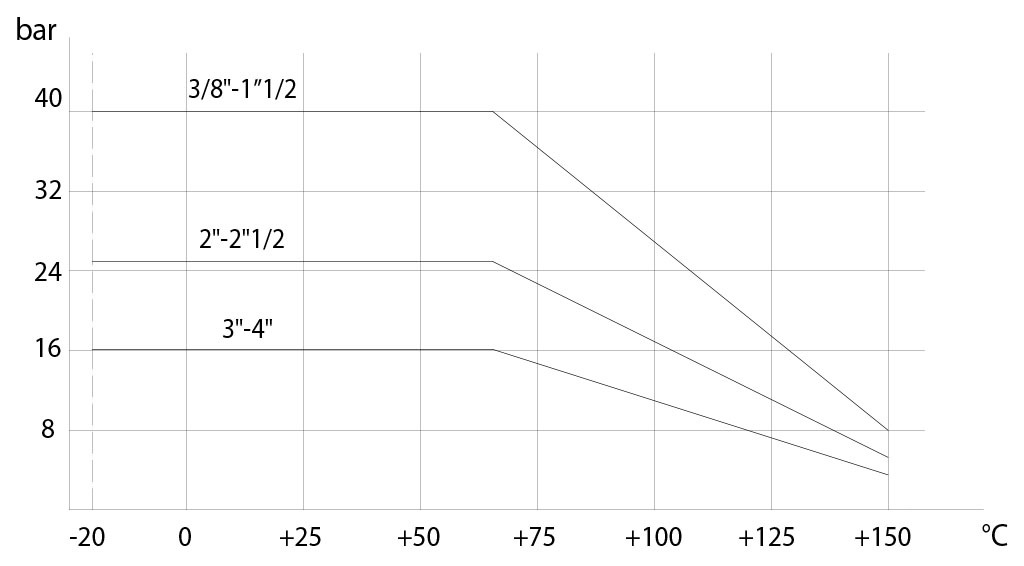

Diagramma pressione/temperatura
COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
212
304
PN 25 bar
83
142
PN 40 bar
9
18
23
27
36
54
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.

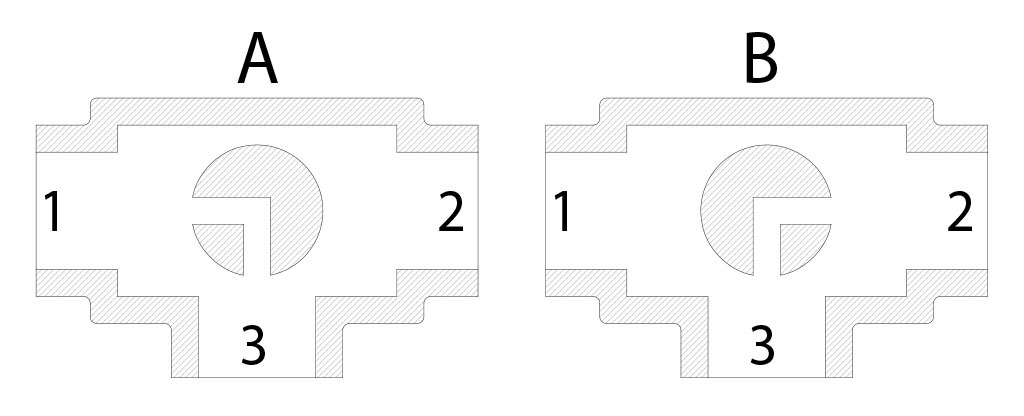

Schema sfera a "L"
N.B.: Con attuatore SR NORMALMENTE CHIUSO la posizione di riposo della sfera deve essere la “A”. Con attuatore SR NORMALMENTE APERTO la posizione di riposo della sfera deve essere la “B”.
Vista da sopra

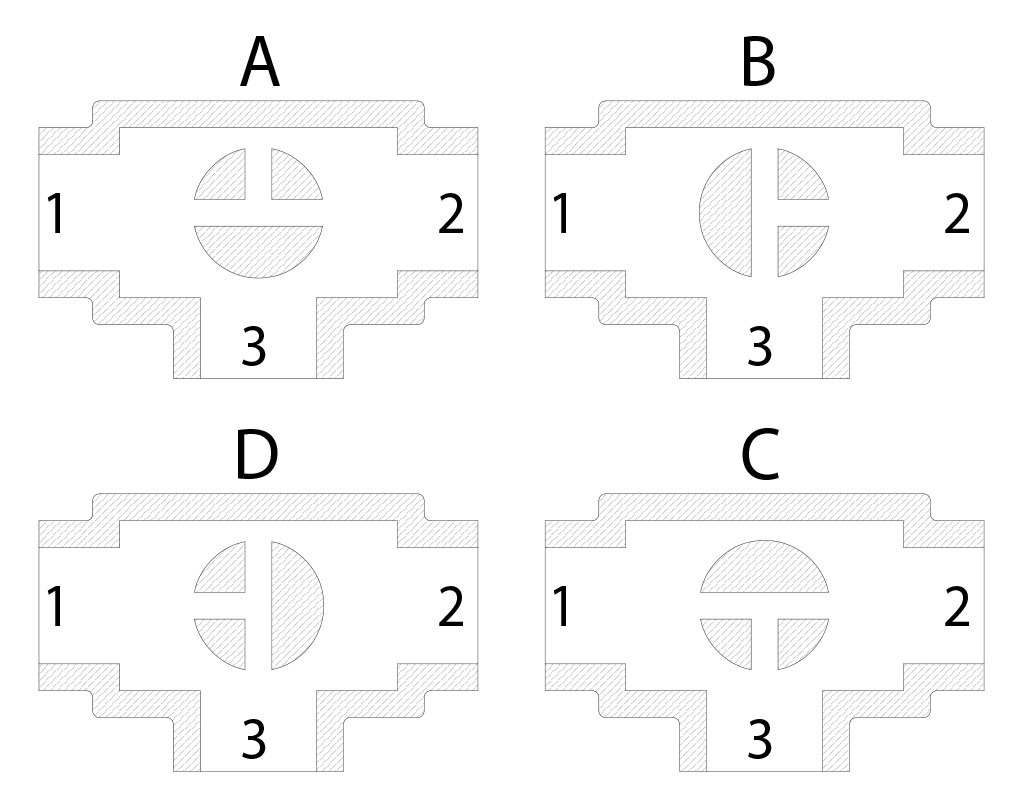

Schema sfera a "T"
Con l’attuatore sono possibili solo due posizioni con rotazione di 90°: la configurazione della sfera deve essere sempre comunicata al nostro ufficio commerciale.
N.B.: Con attuatore SR NORMALMENTE CHIUSO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso antiorario. Con attuatore SR NORMALMENTE APERTO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso orario.
