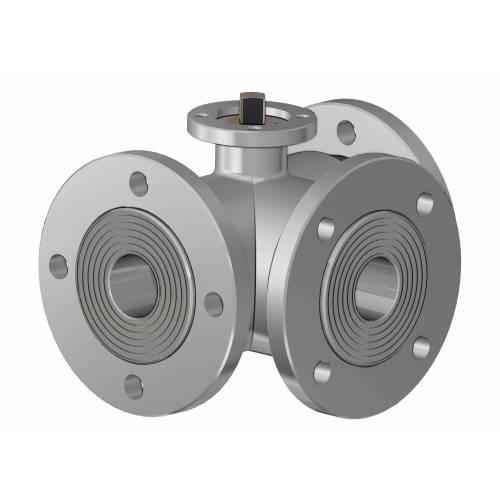

CARATTERISTICHE GENERALI: • La valvola é costruita in 316L acciaio inox. • Flange d’attacco: EN 1092-1 • Con 4 guarnizioni sulla sfera, permette la deviazione del flusso in tutte le direzioni, vedere schema. • Temperatura di utilizzo: da -20°C a + 150°C • Pressione di utilizzo: vedi tabella. • Fluido intercettato: aria, acqua, fluidi alimentari • Trattamento esterno: lucidata. • Flangia montaggio attuatore a norma ISO 5211. • La versione con leva non ha la flangia montaggio attuatore a norma ISO 5211 e non è possibile montare alcun tipo di attuatore.
ESECUZIONI SPECIALI A RICHIESTA: • Flange: Acciaio zincato - ASME B16.5 Classe 150,300 • Guarnizioni di tenuta in:
PTFE caricato vetro,
PTFE caricato carbografite,
Polietilene alta densità.
• Per altre applicazioni contattare il nostro ufficio tecnico.
CERTIFICAZIONI: • Versione ATEX in conformità alla Direttiva Europea 2014/34/UE • Certificato ATEX a richiesta

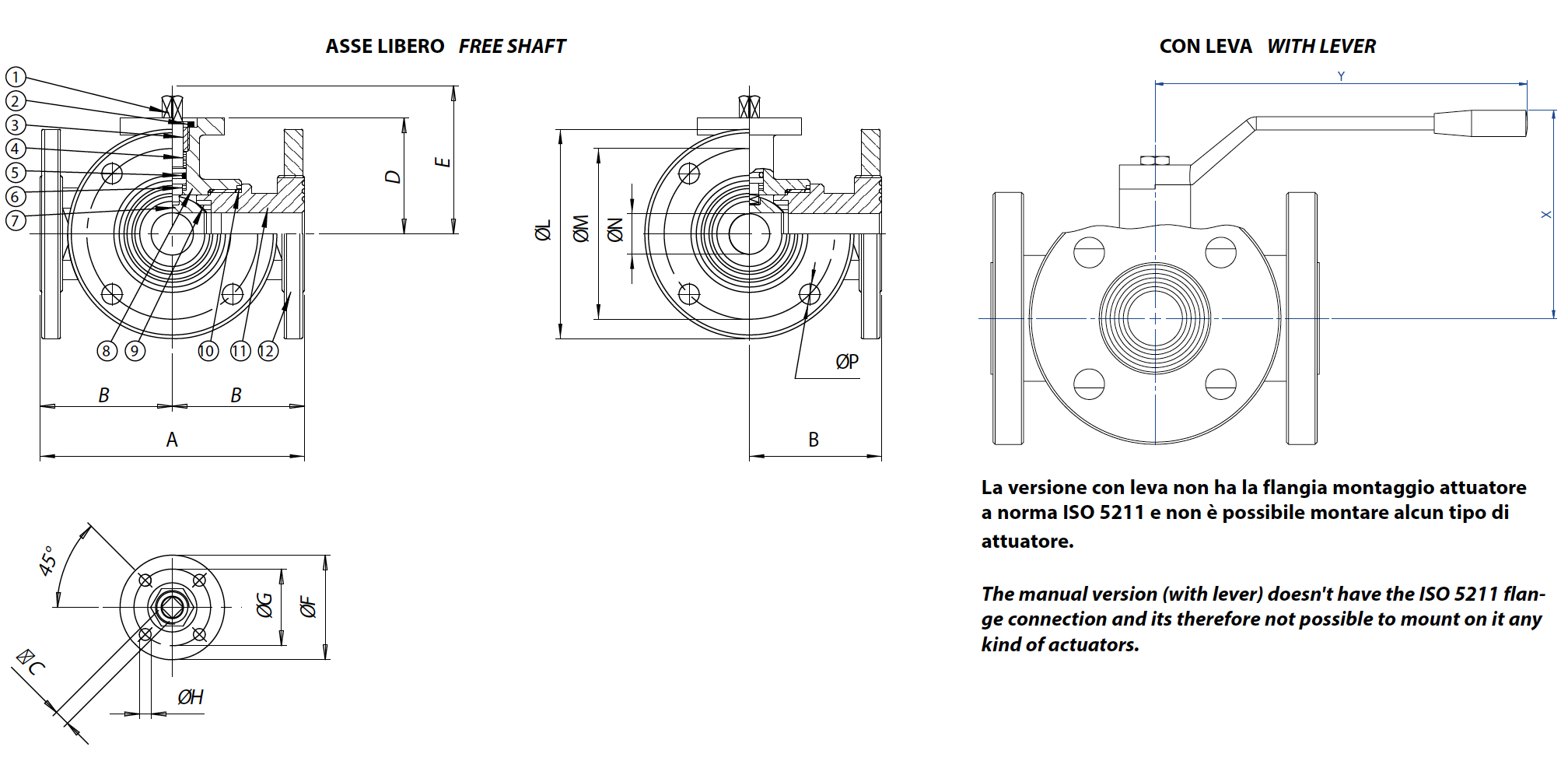

DIMENSIONI
MISURA
A
B
□C
D
E
øF
øG
øH
øL
øM
øN
n°xøP
X
Y
DN [mm]
[inch]
DN 10
3/8"
120
60
6
46,5
54,5
46
36
6
90
60
10
4x14
85
130
DN 15
1/2"
130
65
6
49
57
54
42
6
95
65
15
4x14
90
130
DN 20
3/4"
140
70
9
56,5
69,5
65
50
7
105
75
20
4x14
100
170
DN 25
1"
150
75
9
61
74
65
50
7
115
85
25
4x14
110
170
DN 32
1" 1/4
180
90
14
81,5
94,5
65
50
7
140
100
32
4x18
130
240
DN 40
1" 1/2
200
100
14
89
102
90
70
9
150
110
40
4x18
140
240
DN 50
2"
220
110
17
91,5
106,5
90
70
9
165
125
50
4x18
150
260
DN 65
2" 1/2
240
120
17
101,5
116,5
125
102
11
185
145
65
4x18
160
300
DN 80
3"
260
130
17
116
134
125
102
11
200
160
80
8x18
175
330
DN 100
4"
300
150
17
131
149
125
102
11
220
180
100
8x18
190
330
MATERIALI
1
Stelo
316L S.S.
1.4401
UNI X2CrNiMo 17 12
2
Dado
303 S.S.
3
Anello premiguarnizione
304L S.S. (303 S.S.)
4*
Anello di tenuta superiore
P.T.F.E.
5*
O-ring di tenuta perno
FKM
6*
Dischetto di tenuta perno
P.T.F.E.
7
Sfera
316L S.S.
1.4401
UNI X2CrNiMo 17 12
8
Corpo
316L S.S.
1.4401
UNI X2CrNiMo 17 12
9*
Guarnizioni di tenuta laterale
P.T.F.E.
10*
Guarnizioni di tenuta manicotti
P.T.F.E.
11
Manicotto femmina
316L S.S.
1.4401
UNI X2CrNiMo 17 12
12
Flangia
316L S.S.
1.4401
UNI X2CrNiMo 17 12
* Particolari del kit di ricambio KGBV46...

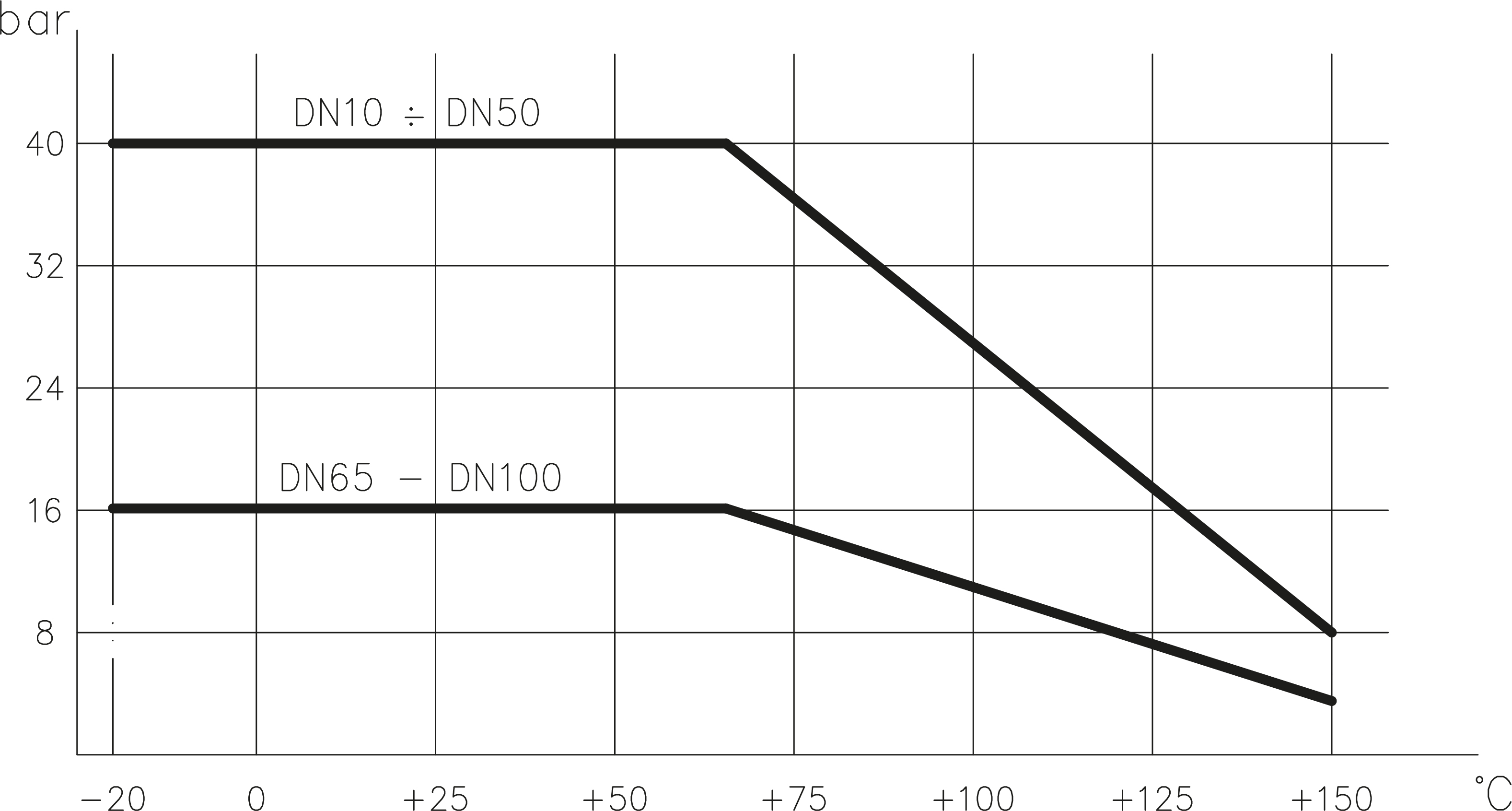

Diagramma pressione/temperatura
COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
142
212
304
PN 40 bar
9
18
23
27
36
54
83
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.

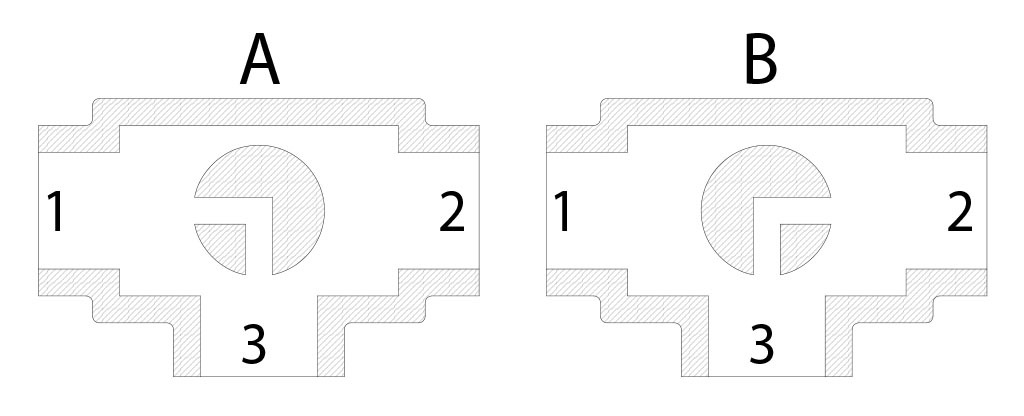

Schema sfera a "L"
N.B.: Con attuatore SR NORMALMENTE CHIUSO la posizione di riposo della sfera deve essere la “A”. Con attuatore SR NORMALMENTE APERTO la posizione di riposo della sfera deve essere la “B”.
Vista da sopra

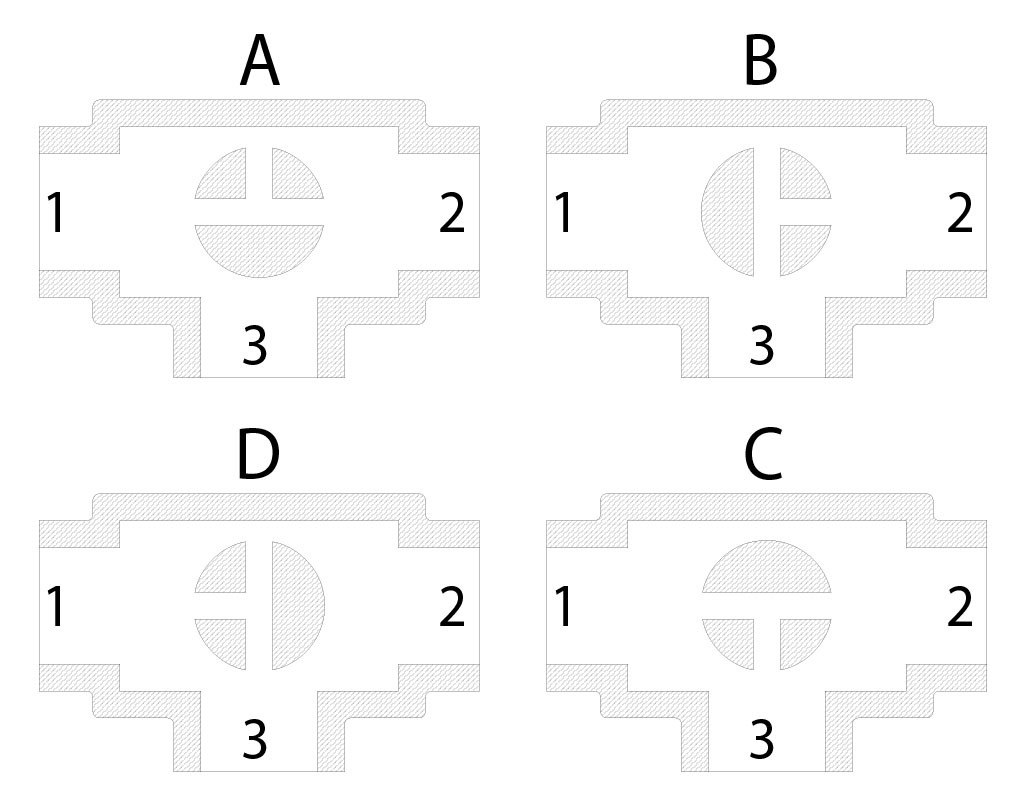

Schema sfera a "T"
Con l’attuatore sono possibili solo due posizioni con rotazione di 90°: la configurazione della sfera deve essere sempre comunicata al nostro ufficio commerciale.
N.B.: Con attuatore SR NORMALMENTE CHIUSO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso antiorario. Con attuatore SR NORMALMENTE APERTO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso orario.
