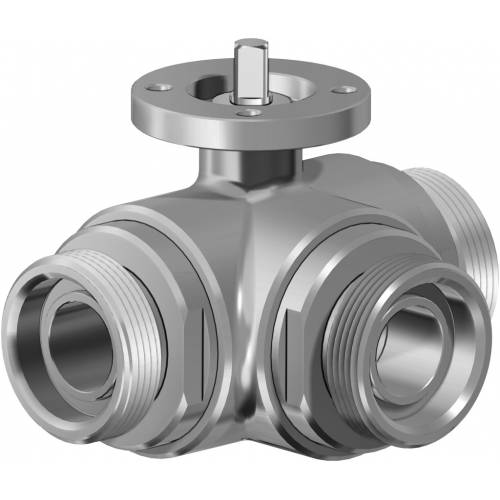

CARATTERISTICHE GENERALI: • La valvola é costruita in 316L acciaio inox e si presta ad utilizzi che richiedono condizioni igieniche particolari (applicazioni in industria alimentare). • Con 4 guarnizioni sulla sfera permette la deviazione del flusso in tutte le direzioni con chiusura della mandata su uno dei tre attacchi. • Estremità filettate DIN 11851. • Temperatura di utilizzo: da -20°C a + 150°C • Pressione di utilizzo: vedi tabella. • Fluido intercettato: per usi alimentari. • Flangia montaggio attuatore a norma ISO 5211. • La versione con leva non ha la flangia montaggio attuatore a norma ISO 5211 e non è possibile montare alcun tipo di attuatore. ESECUZIONI SPECIALI A RICHIESTA: • Attacchi: SMS - MACON - DIN maschio. • Guarnizioni di tenuta in:
PTFE caricato vetro,
PTFE caricato carbografite,
Polietilene alta densità.
• Per altre applicazioni contattare il nostro ufficio commerciale. CERTIFICAZIONI: • Versione ATEX in conformità alla Direttiva Europea 2014/34/UE • Certificato ATEX a richiesta

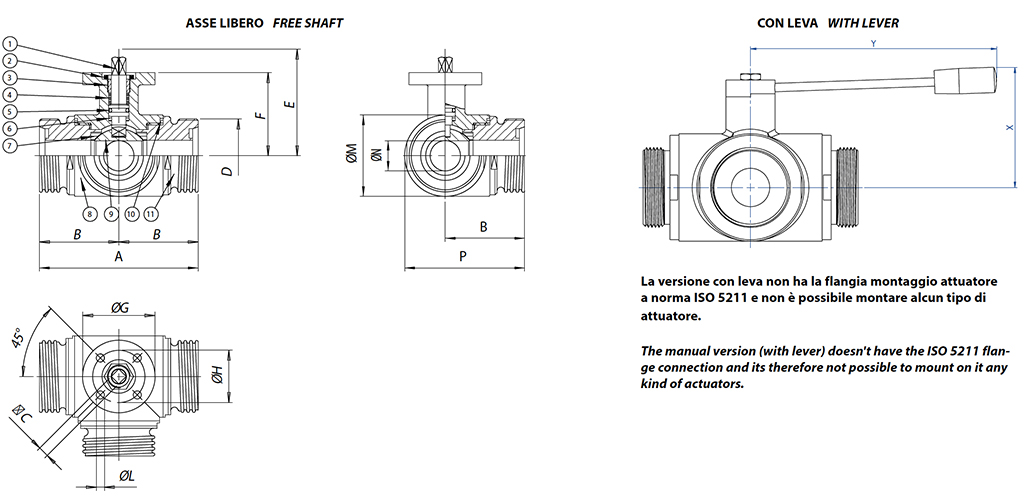

DIMENSIONI
MISURA
A
B
□C
D
E
F
øG
øH
øL
øM
øN
P
X
Y
DN [mm]
[inch]
DN 10
3/8"
108
54
6
28
54,5
46,5
46
36
6
45
10
76,5
60
110
DN 15
1/2"
118
59
6
34
57
49
54
42
6
52
15
85
65
110
DN 20
3/4"
130
65
9
44
69,5
56,5
65
50
7
60
20
95
70
160
DN 25
1"
140
70
9
52
74
61
65
50
7
70
25
105
80
160
DN 32
1" 1/4
156
78
14
58
94,5
81,5
65
50
7
85
32
120,5
95
190
DN 40
1" 1/2
172
86
14
65
102
89
90
70
9
100
40
136
110
190
DN 50
2"
182
91
17
78
106,5
91,5
90
70
9
110
50
146
120
220
DN 65
2" 1/2
196
98
17
95
116,5
101,5
125
102
11
122
65
159
130
285
DN 80
3"
256
128
17
110
134
116
125
102
11
150
80
203
145
310
DN 100
4"
286
143
17
130
149
131
125
102
11
192
100
239
160
310
MATERIALI
1
Stelo
316L S.S.
1.4401
UNI X2CrNiMo 17 12
2
Dado
303 S.S.
3
Anello premiguarnizione
304L S.S. (303 S.S.)
4*
Anello di tenuta superiore
P.T.F.E.
5*
O-ring di tenuta perno
FKM
6*
Dischetto di tenuta perno
P.T.F.E.
7*
Guarnizioni di tenuta laterale
P.T.F.E.
8
Corpo
316L S.S.
1.4401
UNI X2CrNiMo 17 12
9
Sfera
316L S.S.
1.4401
UNI X2CrNiMo 17 12
10*
Guarnizioni di tenuta manicotti
P.T.F.E.
11
Manicotto femmina
316L S.S.
1.4401
UNI X2CrNiMo 17 12
* Particolari del kit di ricambio KGBV48...

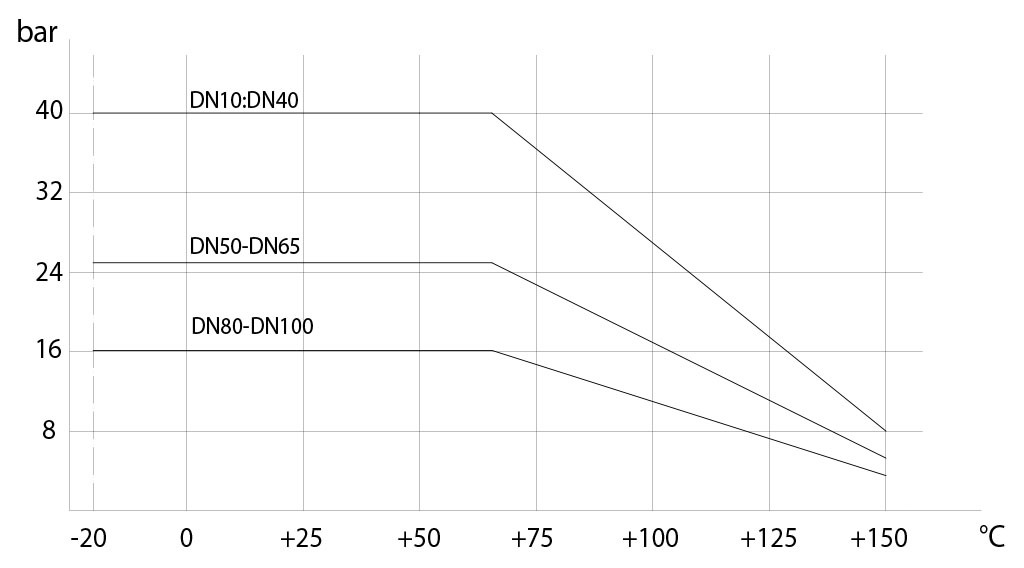

Diagramma pressione/temperatura
COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
212
304
PN 25 bar
83
142
PN 40 bar
9
18
23
27
36
54
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.

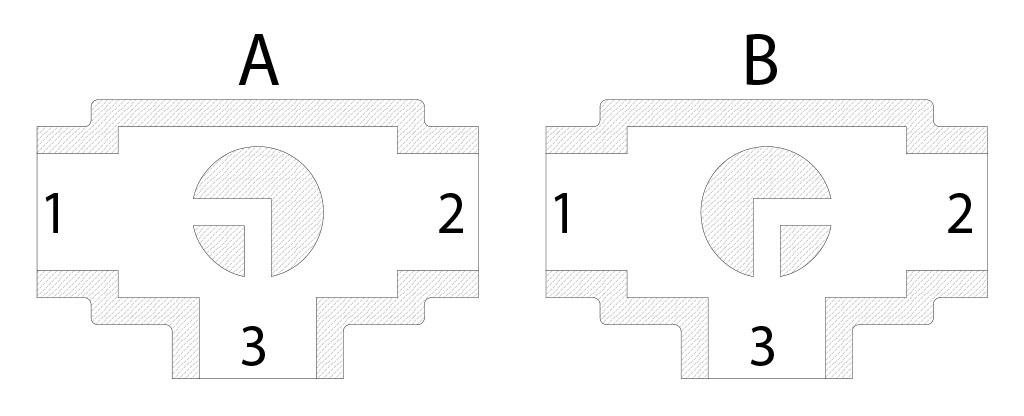

Schema sfera a "L"
N.B.: Con attuatore SR NORMALMENTE CHIUSO la posizione di riposo della sfera deve essere la “A”. Con attuatore SR NORMALMENTE APERTO la posizione di riposo della sfera deve essere la “B”.
Vista da sopra

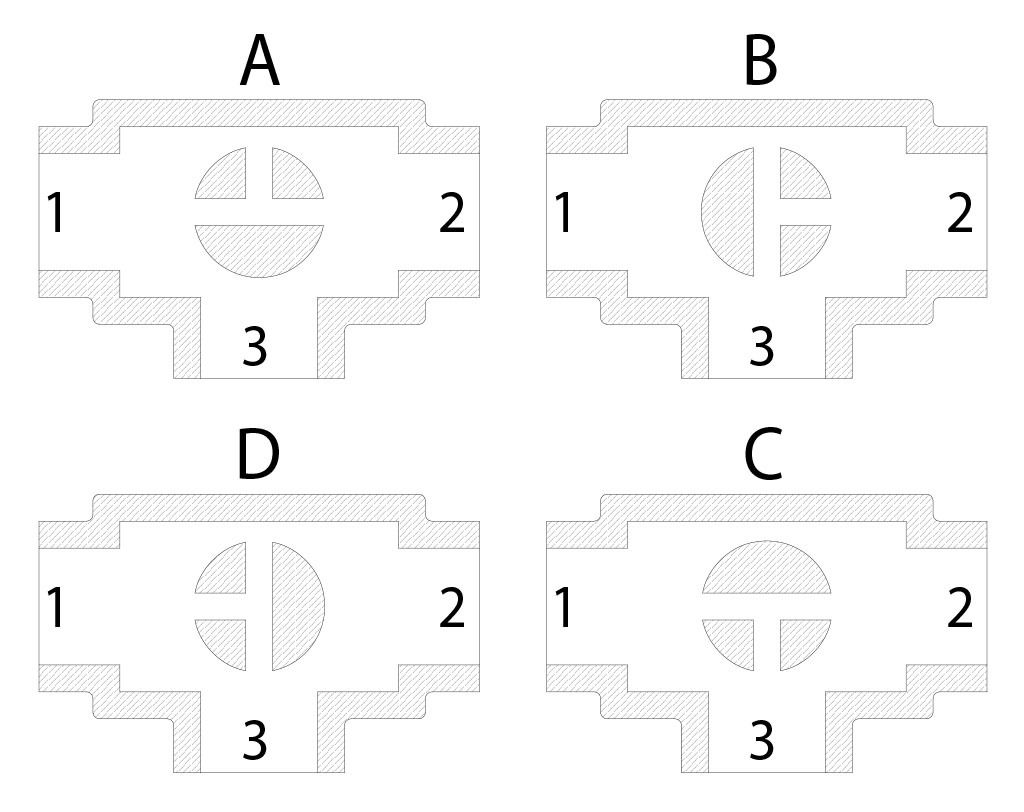

Schema sfera a "T"
Con l’attuatore sono possibili solo due posizioni con rotazione di 90°: la configurazione della sfera deve essere sempre comunicata al nostro ufficio commerciale.
N.B.: Con attuatore SR NORMALMENTE CHIUSO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso antiorario. Con attuatore SR NORMALMENTE APERTO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso orario.
