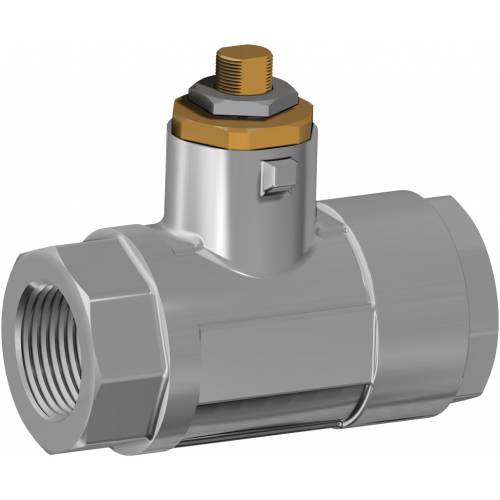

CARATTERISTICHE GENERALI: • La valvola é costruita per impieghi ad alte pressioni in impianti oleodinamici, pneumatici e industriali in genere. • Temperatura di utilizzo: da -20°C a + 80°C • Pressione di utilizzo: 210 bar, vedere diagramma • Fluido intercettato: oli, prodotti petroliferi e petrolchimici, fluidi non aggressivi. • Estremità filettate a norma ISO 7/1.
ESECUZIONI SPECIALI A RICHIESTA: • Per altre applicazioni contattare il nostro ufficio commerciale.

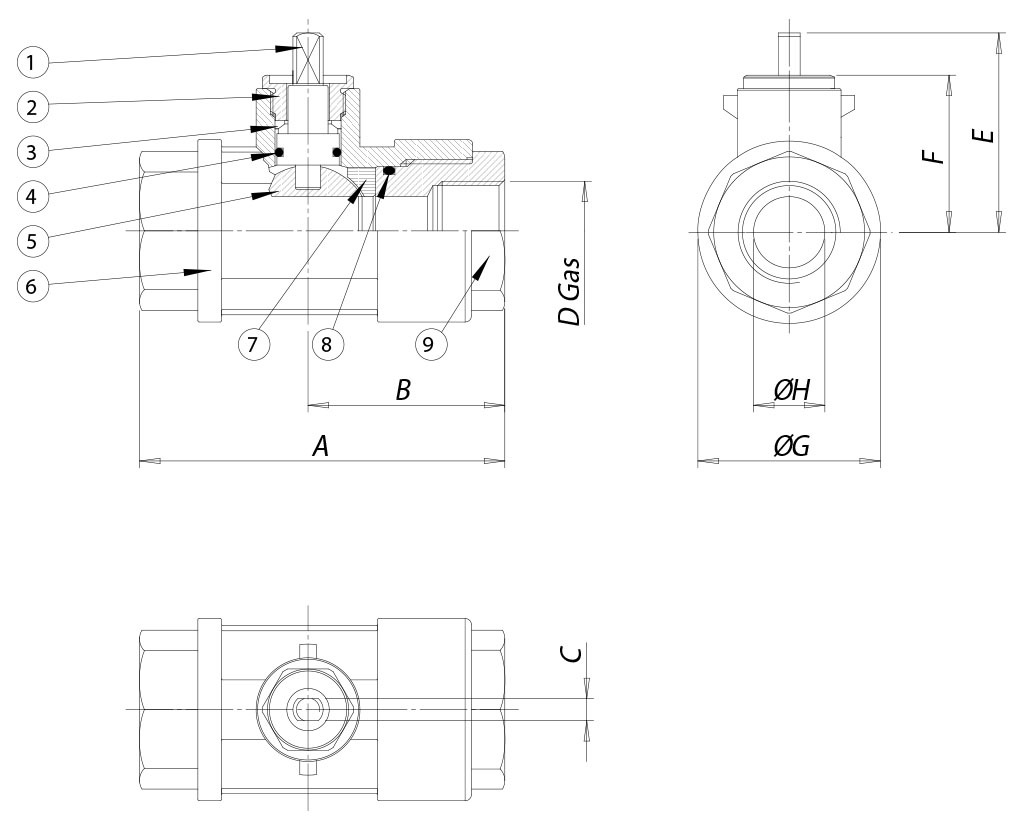

DIMENSIONI
MISURA
A
B
C
øD
E
F
øG
øH
DN [mm]
[inch]
DN 10
3/8"
75
44
7
3/8”
45
35
30
8
DN 15
1/2"
85
47
7
1/2”
47
36,5
36
12
DN 20
3/4"
95
54
10
3/4”
64,5
50,5
45
16
DN 25
1"
105
56
10
1”
66,8
53
53
20
MATERIALI
1
Stelo*
Ottone
EN 12164 CW614N
2
Premiguarnizione*
Ottone
EN 12164 CW614N
3
Coppia di tenuta superiore
P.T.F.E.
4
O-ring tenuta stelo
FKM
5
Sfera
Ottone cromata lucida
EN 12164 CW614N
6
Corpo*
Ottone
EN 12165 CW617N
7
Guarnizioni di tenuta laterale
Resina acetalica
8
O-ring tenuta manicotto
FKM
9
Manicotto femmina*
Ottone
EN 12165 CW617N
* Trattamento esterno: Nichelatura brillante

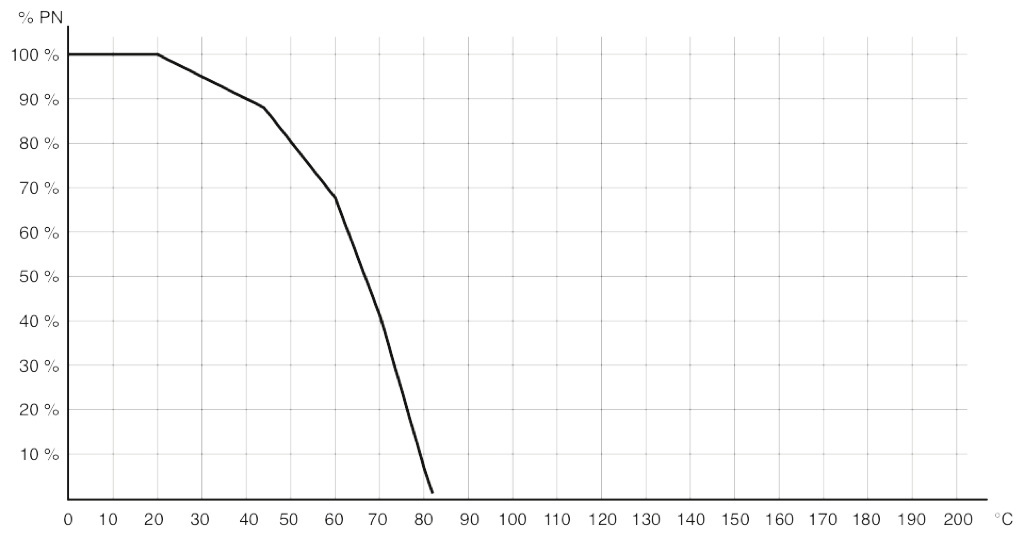

Diagramma pressione/temperatura

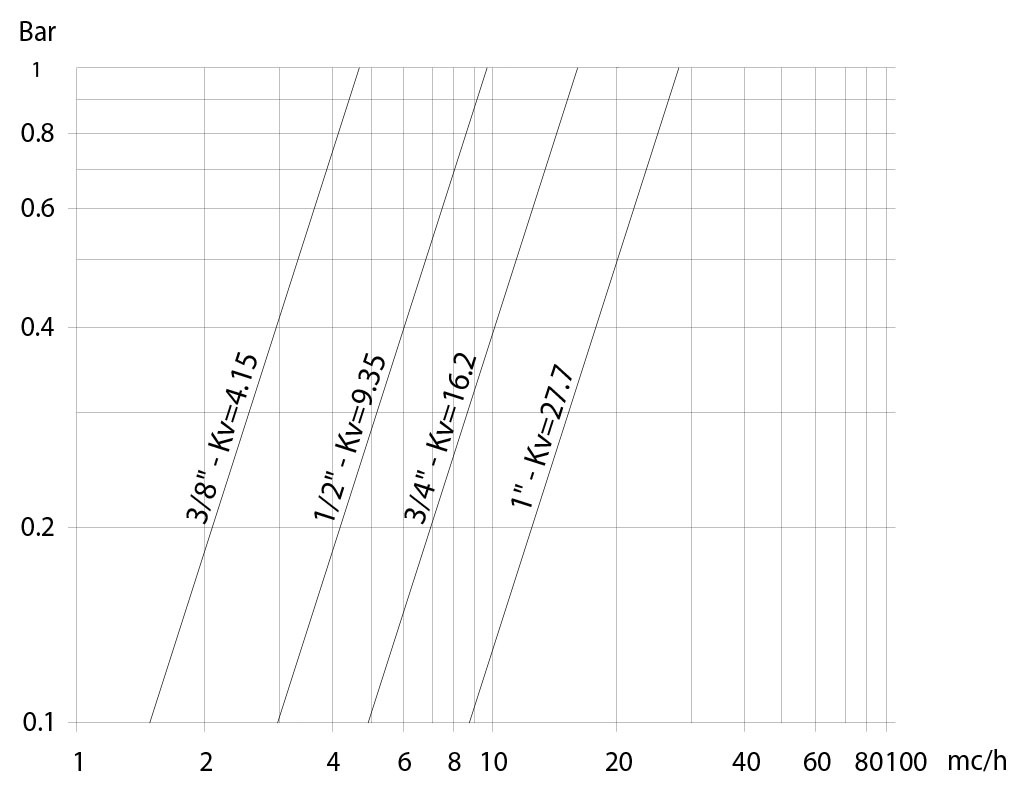

Portata/perdita di carico e coefficiente nominale Kv
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.
COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
PN 210 bar
7
11
15
20
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.
