CARATTERISTICHE GENERALI: • Costruita per utilizzi in media pressione con fluidi non aggressivi,la valvola funziona solo come deviatore. Non permette alcuna chiusura della mandata che é obbligatoriamente collegata al manicotto centrale, vedere schema. • Temperatura di utilizzo: da -20°C a + 120°C • Pressione di utilizzo: 16 bar max, vedere diagramma • Fluido intercettato: aria, acqua, gas, olii, prodotti petroliferi e petrolchimici. • Estremità filettate a norma ISO 7/1 e NPT. • Flangia montaggio attuatore a norma ISO 5211.
ESECUZIONI SPECIALI A RICHIESTA: • Per altre applicazioni contattare il nostro ufficio commerciale.
CERTIFICAZIONI: • Conforme alla direttiva Europea 2014/68/UE “PED” • Versione ATEX in conformità alla direttiva 2014/34/UE a richiesta

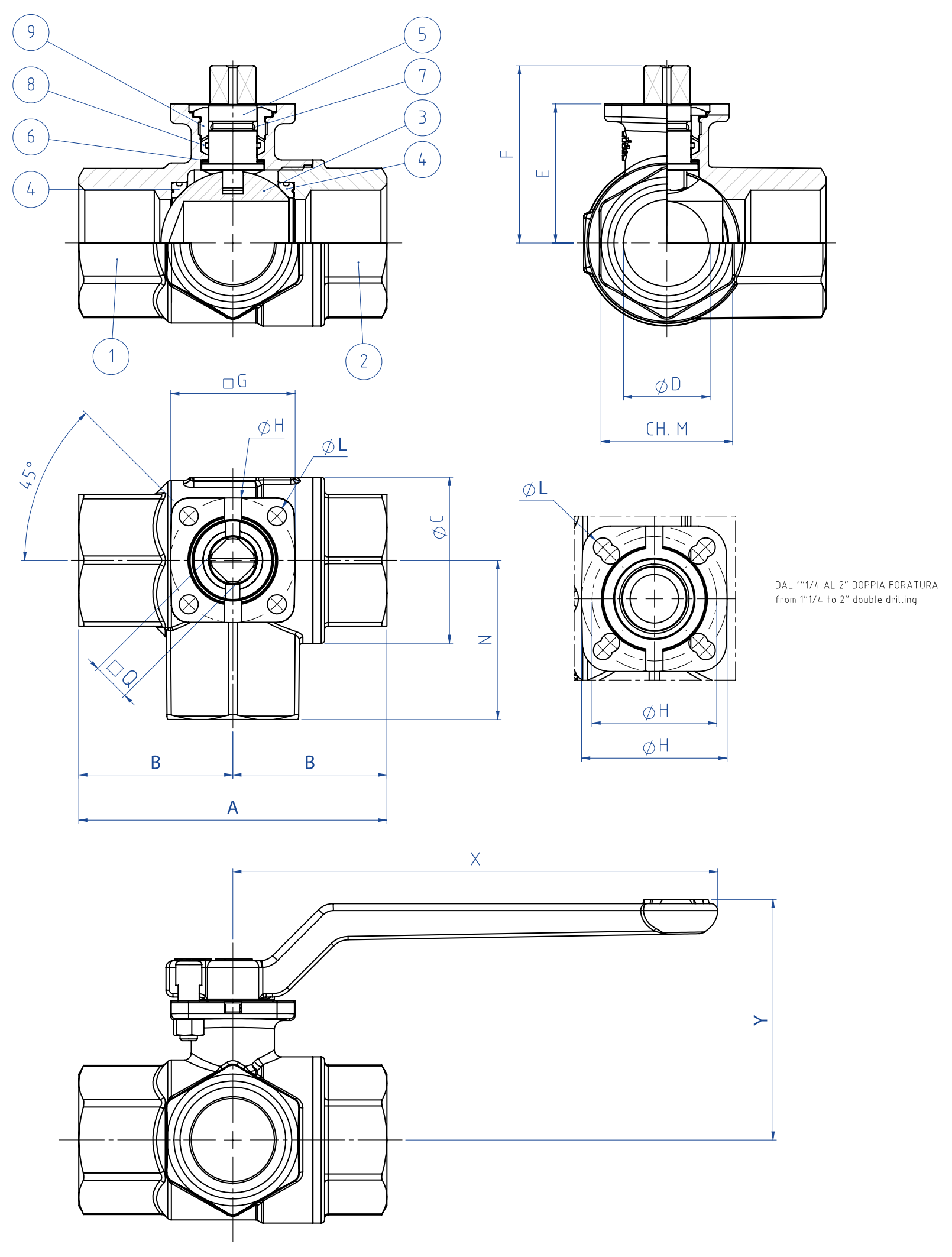

DIMENSIONI
MISURA
øD
A
B
øc
N
□Q
E
F
□G
øH
ISO
øL
ch.M
X
Y
DN [mm]
[inch]
ISO 7/1
NPT
ISO 7/1
NPT
DN 10
3/8"
10
69
62
33
31
31,8
33
9
30,5
38,4
36
36
F03
5,5
25
140
58,5
DN 15
1/2"
15
69
62
33
31
31,8
33
9
30,5
38,4
36
36
F03
5,5
25
140
58,5
DN 20
3/4"
20
77
68
38
34
40
38
11
36,3
47,1
36
36
F03
5,5
31
140
64,5
DN 25
1"
25
89
79,5
46
39,8
48
46
11
40,2
50,9
36
36
F03
5,5
38
140
68,5
DN 32
1" 1/4
32
103
92
54
46
60
54
11
51,5
62,5
42
36/42
F03/F04
5,5
47
140
80
DN 40
1" 1/2
40
114
102
61
51
70,6
61
11
58
69
42
36/42
F03/F04
5,5
54
140
86
DN 50
2"
50
134
116
73
58
86,5
73
11
65,3
76,3
46
42/50
F04/F05
5,5/6,5
66
140
93,5
MATERIALI
1
Corpo*
Ottone
EN 12165 CW617N
2
Manicotto femmina*
Ottone
EN 12165 CW617N
3
Sfera
Ottone cromata dura
EN 12164 CW614N
4
Guarnizioni di tenuta laterale
P.T.F.E.
5
Stelo
Ottone
EN 12164 CW614N
6
Anelli antifrizione
P.T.F.E.
7
O-ring
FKM
8
Guarnizione tenuta stelo
P.T.F.E.
9
Premiguarnizione*
Ottone
EN 12164 CW614N
* Trattamento esterno: Nichelatura brillante

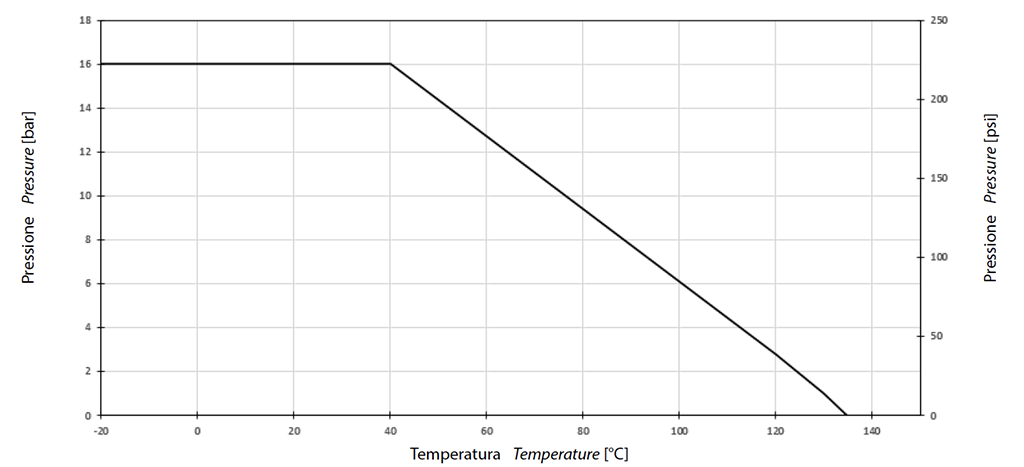

Diagramma pressione/temperatura

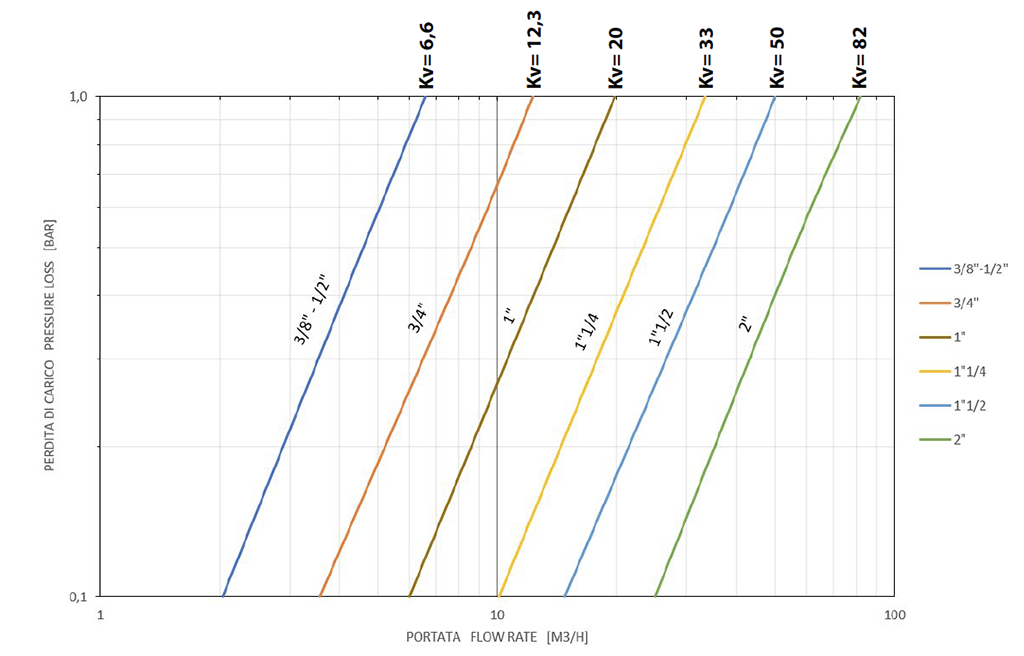

Portata/perdita di carico e coefficiente nominale Kv
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.
COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
PN 16 bar
4
4
5
8
11
16
23
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.

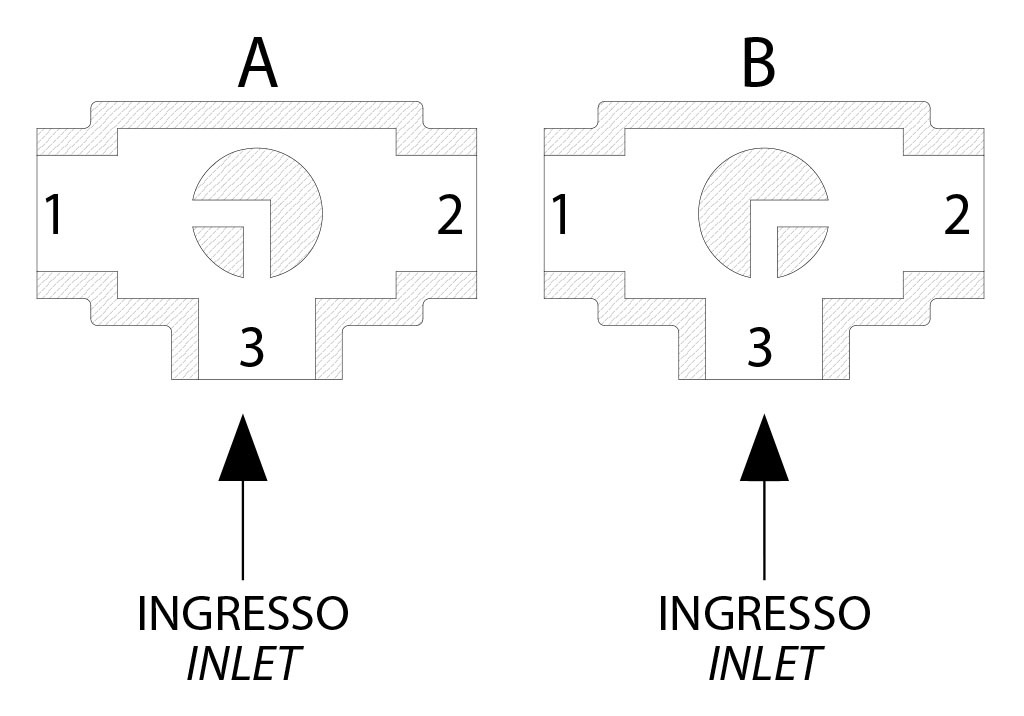

Schema sfera a "L"
N.B.: Con attuatore SR NORMALMENTE CHIUSO la posizione di riposo della sfera deve essere la “A”. Con attuatore SR NORMALMENTE APERTO la posizione di riposo della sfera deve essere la “B”.
