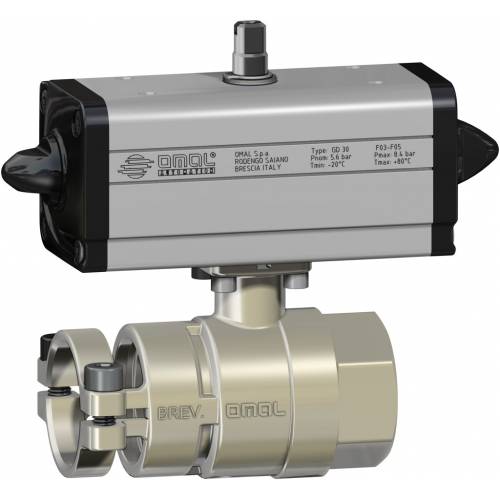

Valvola a sfera in ottone Item D122

Valvola a sfera in ottone Item D122

Valvola a sfera ad attacco rapido per uso zootecnico, passaggio integrale

CONFIGURA Azionamento
RICHIEDI INFORMAZIONI
STAMPA PAGINA
  • caratteristiche
  • dimensioni
  • materiali

CARATTERISTICHE GENERALI:
• Temperatura di utilizzo: da -15°C a +100°C
• Pressione di utilizzo: 10 bar max a temperatura ambiente
• Fluido intercettato: aria, acqua, fluidi per alimentazione suina
• Utilizzi: per impianti zootecnici
• Estremità filettate: femmina UNI/ISO 228/1; rapido con bloccaggio tramite viti (sistema brevettato)

ESECUZIONI SPECIALI A RICHIESTA:
• Per altre applicazioni contattare il nostro ufficio commerciale.

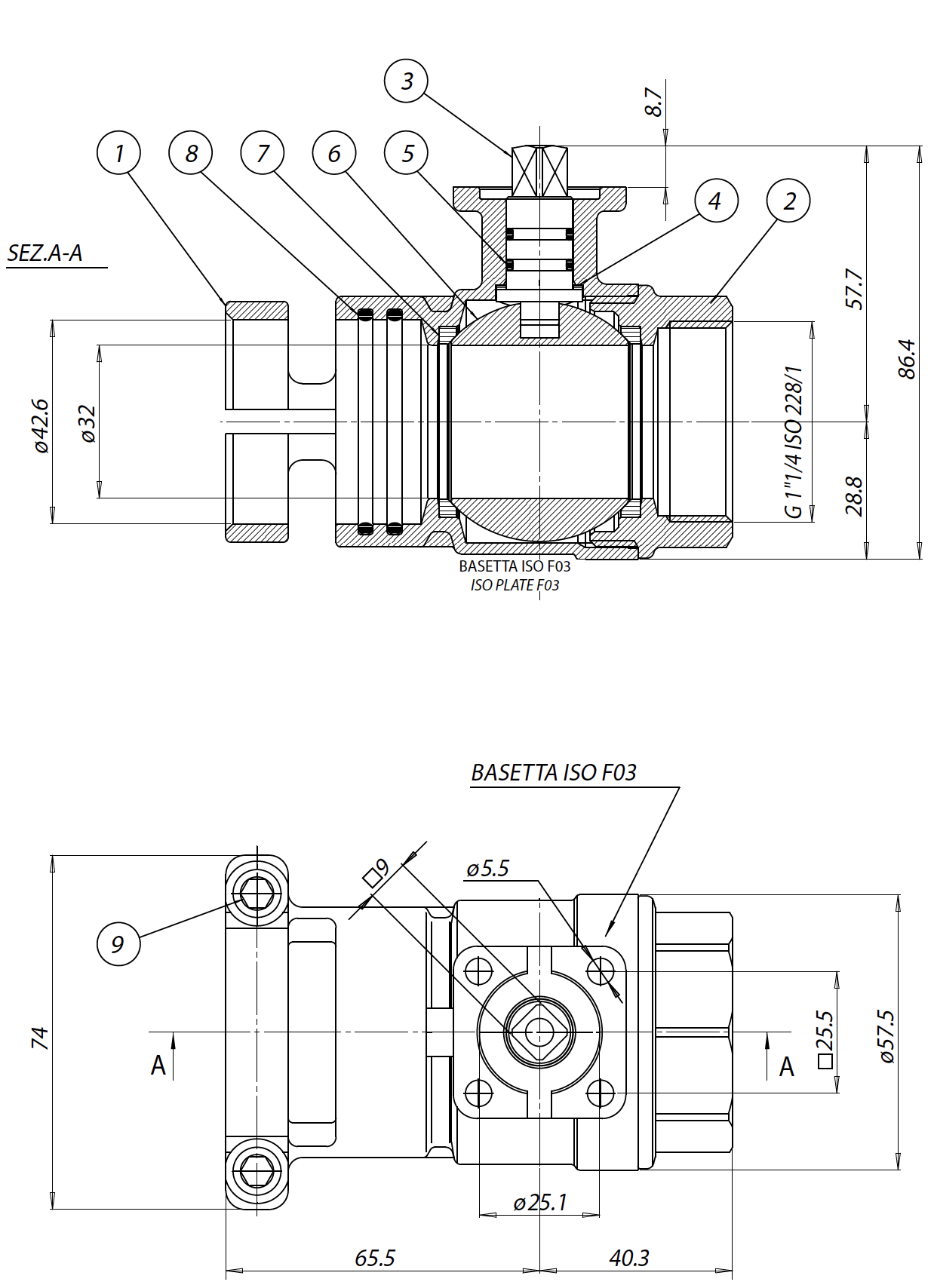

DIMENSIONI
Valvola Attacco femmina Fil./Rapido (F/R) V122N997
Diametro nominalemm.32
Filettatura manicotto femminaGas1"1/4
Passaggio nominale ∅Pmm.32
PesoKg1,7

MATERIALI
1
Corpo con manicotto rapido*
Ottone
Nickelato
EN 12164 CW617N
2
Manicotto filettato femmina*
Ottone
Nickelato
EN 12164 CW617N
3
Albero
Ottone

EN 12164 CW614N
4
Dischetto antifrizione
P.T.F.E.


5
O-ring stelo 1,78x11,11 (OR114)
NBR


6
Sfera
Ottone cromatura dura

EN 12164 CW614N
7
Guarnizione di tenuta laterale
P.T.F.E.


8
O-ring tenuta tubo 2,62x42,52 (OR3168)
NBR


9
Viti M8x20
304 S.S.


* Trattamento esterno: Nichelatura brillante
