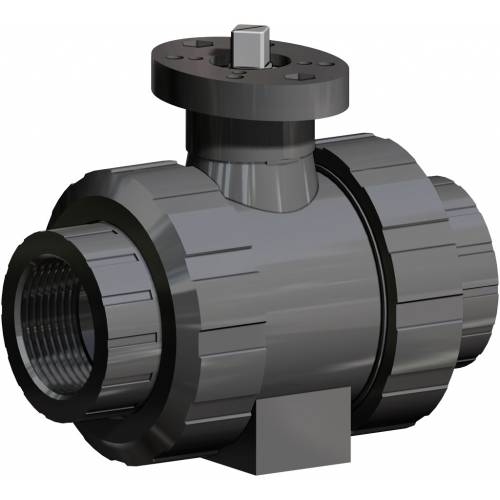

CARATTERISTICHE GENERALI: • Temperatura di esercizio: da 0°C a 60°C • Pressione di esercizio: vedi diagramma • Applicazioni: sostanze chimiche, fluidi ai quali il PVC è chimicamente resistente. • Attacchi:
filettati femmina a norma DIN/ISO 228/1;
da incollare a norma ISO 727 UNI EN 1452
• PN 16 sino a 20°C se classificata CHIMICAMENTE RESISTENTE con fluido impiegato per le valvole con attacchi da incollare, PN10 per attacchi filettati.
ESECUZIONI SPECIALI A RICHIESTA: • Contattare il nostro ufficio commerciale.

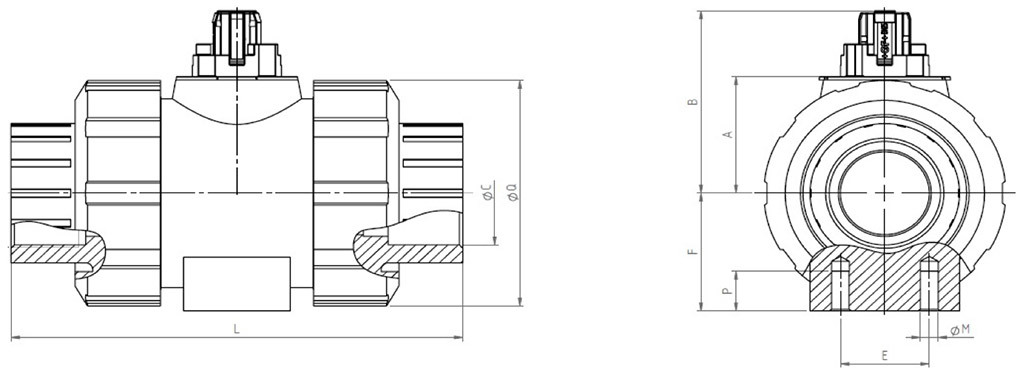

DIMENSIONI
MISURA
L Filettate
L Incollare
ØQ
ØC Filettate
ØC Incollare
A
B
E
F
ØM
P
DN [mm]
[inch]
DN 10
3/8"
95
92
50
3/8"
16
26,1
41
25
27
6
12
DN 15
1/2"
100
95
50
1/2"
20
26,1
41
25
27
6
12
DN 20
3/4"
114
110
58
3/4"
25
30
48,5
25
30
6
12
DN 25
1"
127
123
68
1"
32
35,2
55
25
36
6
12
DN 32
1" 1/4
146
146
84
1"1/4
40
44
66,9
45
44
8
15
DN 40
1" 1/2
152
157
97
1"1/2
50
50,2
73,1
45
51
8
15
DN 50
2"
177
183
124
2"
63
62
89,4
45
64
8
15
DN 65
2" 1/2
233
233
166
2"1/2
75
84,1
126
70
85
8
15
DN 80
3"
254
254
200
3"
90
95,9
138
70
105
8
15
DN 100
4"
301
301
238
4"
110
109,9
152
120
123
12
22

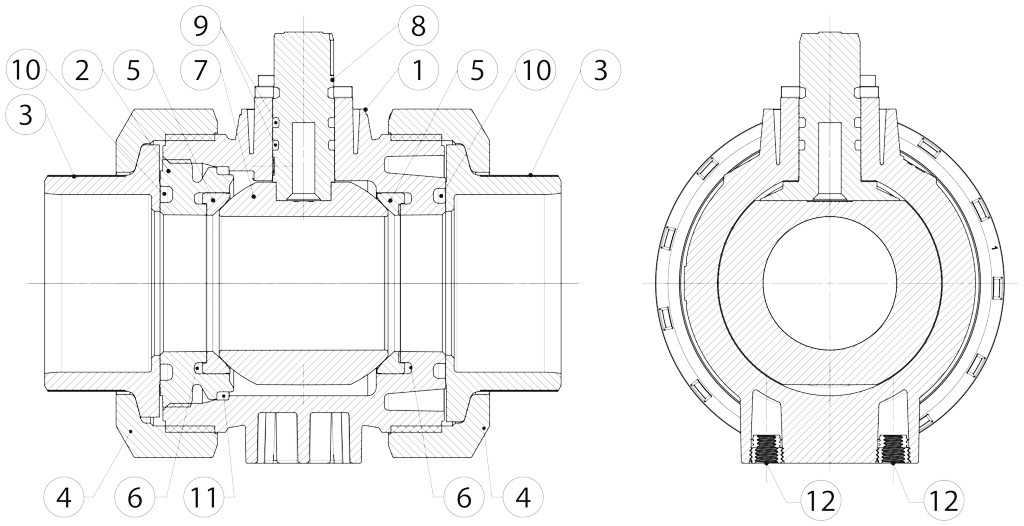

MATERIALI
1
Corpo
PVC-U
2
Supporto guarnizione sfera
PVC-U
3
Manicotto
PVC-U
4
Ghiera
PVC-U
5
Guarnizione tenuta sfera
PTFE
6
O-ring retroseggio
EPDM
7
Sfera
PVC-U
8
Stelo
PVC-U
9
O-ring stelo
EPDM
10
O-ring tenuta manicotto
EPDM
11
O-ring corpo
EPDM
12
Inserti di montaggio
S.S.

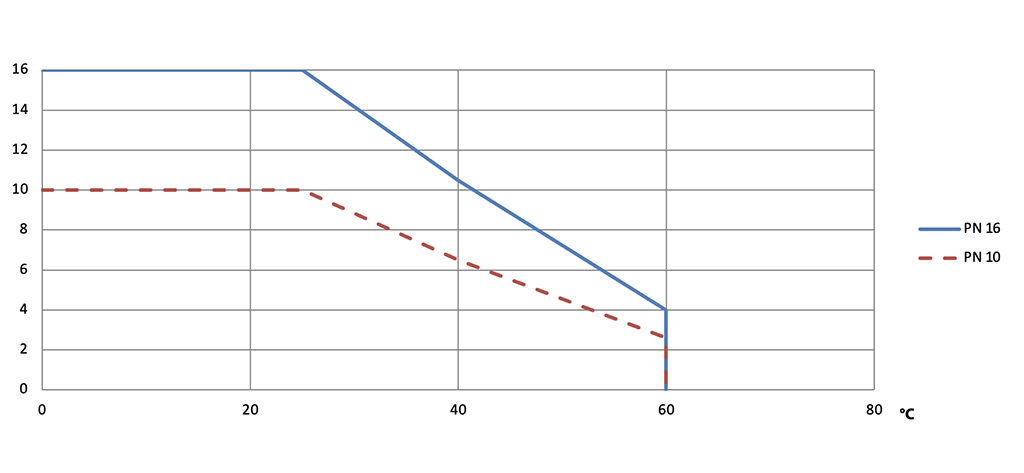

Diagramma pressione/temperatura
Portata/perdita di carico e coefficiente nominale Kv
DN10
DN15
DN20
DN25
DN32
DN40
DN50
DN65
DN80
DN100
Kv100
70
185
350
700
1000
1600
3100
5000
7000
11000
KV100 litri al minuto
KV
4,2
11,1
21
42
60
96
186
300
420
660
KV metricubi/ora
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.
COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 10/16 bar
2
2
3
4
5,5
7,5
10
15
23
40
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazio- ni, o utilizzi diversi, consultare il nostro ufficio commerciale.
