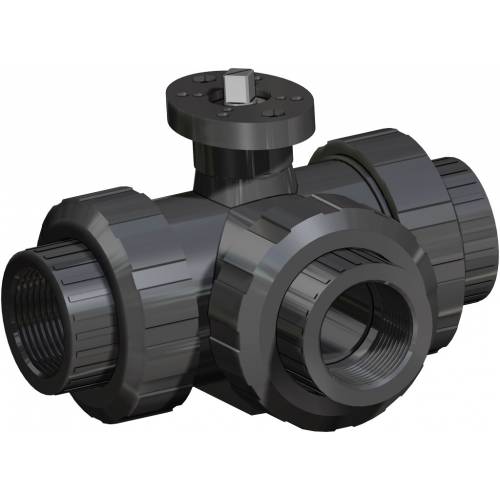

CARATTERISTICHE GENERALI: • Valvola di smistamento e miscelazione con 3 guarnizioni. Permette la deviazione del flusso in tutte le direzioni con chiusura della mandata su uno dei tre attacchi. • Temperatura di esercizio: da 0°C a +60°C • Pressione di esercizio: vedi diagramma. • Applicazioni: sostanze chimiche, fluidi ai quali il PVC é chimicamente resistente. • Attacchi:
filettati femmina a norma DIN/ISO 228/1;
da incollare a norma ISO 727 UNI EN 1452
• PN 10 sino a 25°C se classificata CHIMICAMENTE RESISTENTE con fluido impiegato.
ESECUZIONI SPECIALI A RICHIESTA: • Contattare il nostro ufficio commerciale.

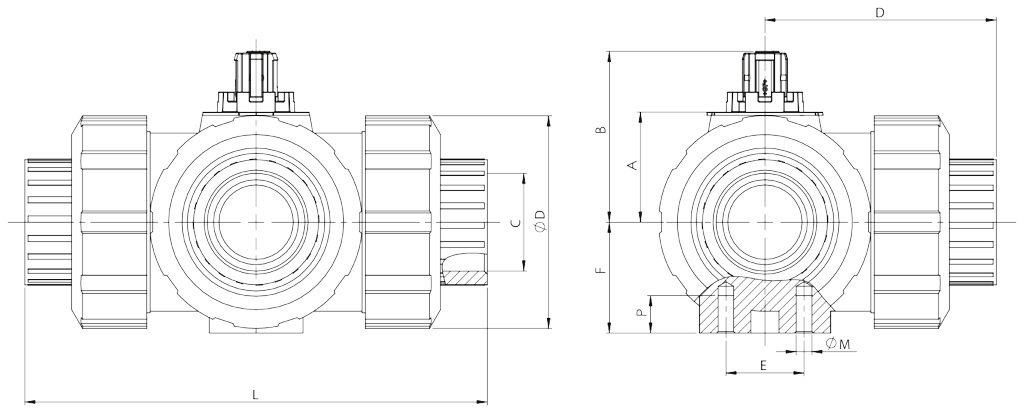

DIMENSIONI
MISURA
A
B
C Filettata
C Incollare
D Filettata
D Incollare
E
F
L Filettata
L Incollare
øM
P
øQ
DN [mm]
[inch]
DN 10
3/8"
26,1
41
3/8"
16
54
52
25
28
113
109
6
8
50
DN 15
1/2"
26,1
41
1/2"
20
56
54
25
28
117
112
6
8
50
DN 20
3/4"
30
48,5
3/4"
25
66
64
25
32
135
131
6
8
58
DN 25
1"
35,2
55
1"
32
74
72
25
36
155
151
6
8
68
DN 32
1" 1/4
44
66,9
1" 1/4
40
89
90
45
45
179
181
8
9
84
DN 40
1" 1/2
50,2
73,1
1" 1/2
50
102,5
105
45
51
201
205
8
9
97
DN 50
2"
62
89,4
2"
63
130,5
133,5
45
65
255
261
8
9
124

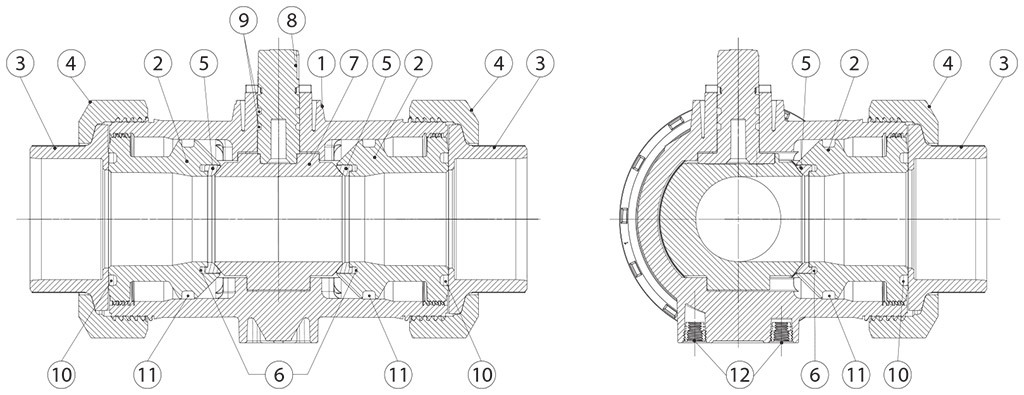

MATERIALI
1
Corpo
PVC-U
2
Supporto guarnizione sfera
PVC-U
3
Manicotto
PVC-U
4
Ghiera
PVC-U
5
Guarnizione tenuta sfera
PTFE
6
O-ring retroseggio
EPDM
7
Sfera
PVC-U
8
Stelo
PVC-U
9
O-ring stelo
EPDM
10
O-ring tenuta manicotto
EPDM
11
O-ring corpo
EPDM
12
Inserti di montaggio
S.S.

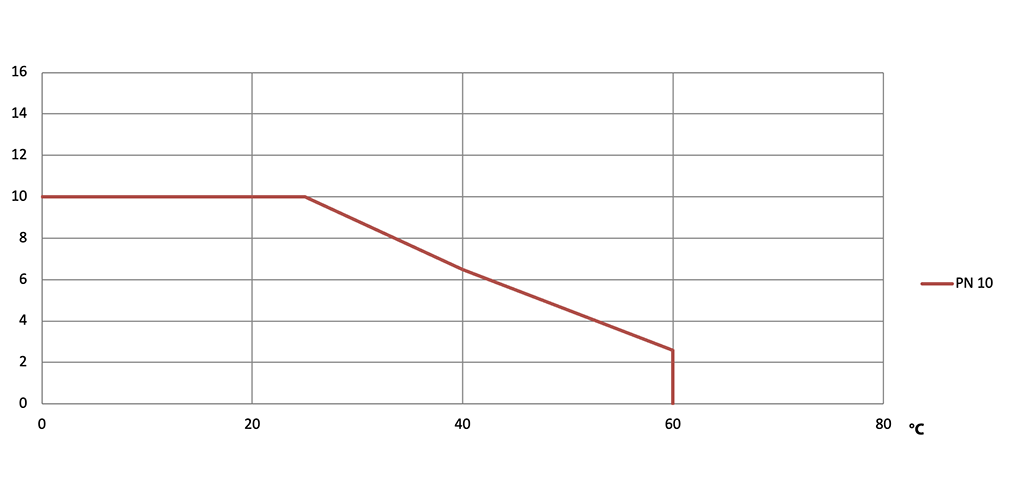

Diagramma pressione/temperatura
Portata/perdita di carico e coefficiente nominale Kv
SFERA "L"
DN10
DN15
DN20
DN25
DN32
DN40
DN50
Kv100
50
75
150
280
480
620
1230
KV100 litri al minuto
KV
3
4,5
9
16,8
28,8
37,2
73,8
KV metricubi/ora
SFERA "T"
DN10
DN15
DN20
DN25
DN32
DN40
DN50
Kv100
140
200
470
793
1290
1910
3100
KV100 litri al minuto
KV
8,4
12
28,2
47,2
77,4
114,6
186
KV metricubi/ora
Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.
COPPIE DI SPUNTO in Nm
MISURA
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
PN 10 bar
2
2
3
4
5,5
7,5
10
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.

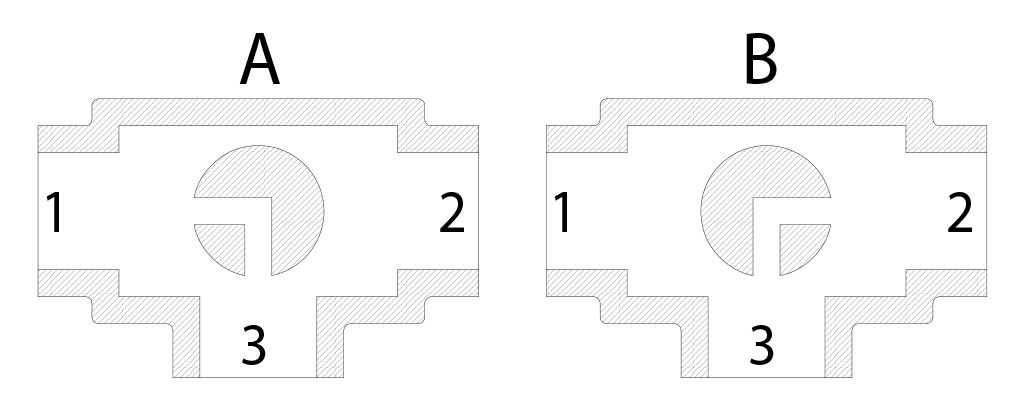

Schema sfera a "L"
N.B.: Con attuatore SR NORMALMENTE CHIUSO la posizione di riposo della sfera deve essere la “A”. Con attuatore SR NORMALMENTE APERTO la posizione di riposo della sfera deve essere la “B”.
Vista da sopra

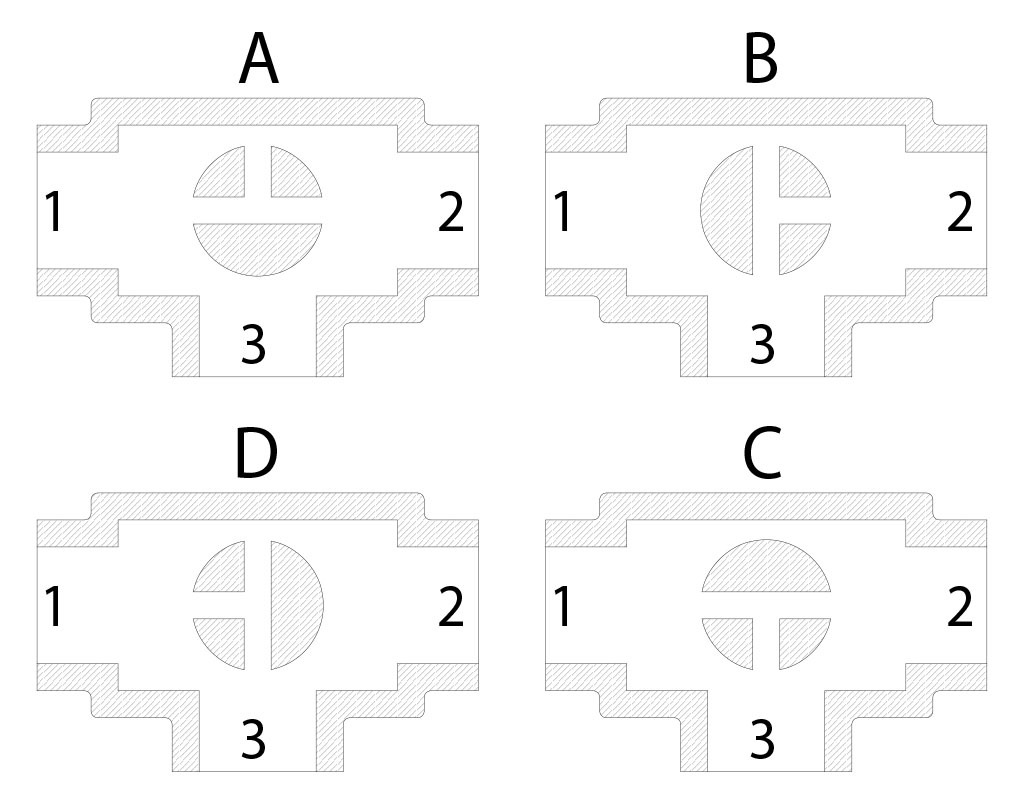

Schema sfera a "T"
Con l’attuatore sono possibili solo due posizioni con rotazione di 90°: la configurazione della sfera deve essere sempre comunicata al nostro ufficio commerciale.
N.B.: Con attuatore SR NORMALMENTE CHIUSO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso antiorario. Con attuatore SR NORMALMENTE APERTO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso orario.
