Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox

Scarica Catalogo generale
Scarica Catalogo Accessori Attuatori
Decodifica MAGNUM & THOR
Configura il tuo prodotto
Scarica il file in 2D e 3D in vari formati
iconaDisegni
Scarica Condizioni di vendita
Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox
Macro Valvole a sfera
Categoria MAGNUM
Sottocategoria MAGNUM Split Wafer

Famiglia MAGNUM Split Wafer PN 16-40 ANSI 150-300

CONFIGURA Azionamento
RICHIEDI INFORMAZIONI
STAMPA PAGINA
DECODIFICA CODICE
  • benefits
  • caratteristiche
  • dimensioni
  • materiali

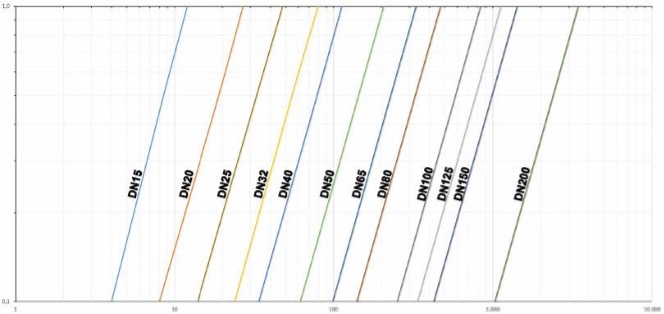

  • diagrammi e coppie di spunto
  • accessori
  • documenti

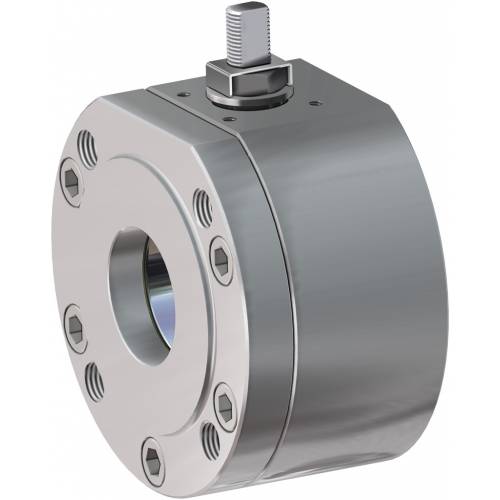

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - benefits -

1. Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi
Sicurezza garantita del contatto durante tutta la vita della valvola

2. Doppio anello antifrizione
Garantisce una minor coppia di azionamento della valvola
Minor usura rispetto all'esecuzione con singolo anello

3. Pacco guarnizioni a "v" con 3 guarnizioni più o-ring
Si garantisce una perfetta tenuta anche dopo un numero elevato di cicli

4. Molle a tazza sulla tenuta dello stelo
Garantiscono il recupero dei giochi dovuti all'usura causata dal movimento semirotatorio dell'albero evitando perdite vero l'esterno
Consentono di mantenere energizzate le guarnizoini tipo "chevron" (a V),evitando perdite verso l'esterno, a fronte di notevoli escursioni termiche

5. Tenuta elasticizzata in grafite
Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

Maggiore precisione nell'allineamento degli assi grazie alla lavorazione dal grezzo al finito con un unico posizionamento
Maggior vita della valvola stessa
Minor coppia di azionamento

Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard
Garantisce una maggior resistenza alla corrosione
Maggior duttilità del materiale

Processo produttivo interamente eseguito in OMAL
Massimo controllo in tutte le fasi di lavorazione
Possibilità di fornire rapidamente esecuzioni speciali richieste dal cliente

Certificato "Fire Safe"
Garantisce la tenuta della valvola anche in caso di incendio

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificazione "TA LUFT fugitive emission"
Garantisce un elevato grado di sicurezza della tenuta stelo verso l'esterno

Certificato PED
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale

ESECUZIONE STANDARD
• Sfera flottante contenuta, passaggio totale
• Tenuta soft-seat PTFE Modificato
• Norme per flange d’attacco EN 1092-1; ASME B16.5
• Temperatura di utilizzo vedi diagramma pressione temperatura
• Classe di pressione: PN16-40; ANSI 150-300
• Classe di tenuta: EN12266-1 rate A
• Fluido intercettato: aria, acqua, gas, prodotti petroliferi e petrolchimici, fluidi aggressivi.
• Antistatic device EN12266-2
• Tenuta stelo: pacco a V di serie in PTFE Modificato
• Tenuta addizionale su stelo con O-ring FKM
• Stelo anti Blow-out
• Foratura piano per attuatore a norma ISO 5211
• Angolo di chiusura >7°

ESECUZIONI A RICHIESTA
• Per altri tipi di flangiature contattare il nostro ufficio commerciale.
• Guarnizioni di tenuta in: PTFE caricato vetro (PTFE-GF), PTFE caricato carbografite (PTFE-CF). Per altri tipi di materiale contattare il nostro ufficio commerciale
• Esecuzione monodirezionale con foro di compensazione della pressione nella sfera
• Leva inox
• Dadi e molle stelo inox
• Per esecuzioni con materiali (corpo/sfera/stelo) diversi dallo standard contattare il nostro ufficio commerciale
• Marcatura e certificato ATEX A RICHIESTA

CERTIFICAZIONI
• Conforme alla direttiva Europea 2014/68/UE PED; Fugitive Emission ISO 15848 (ISO FE BH-C03-SSA 0); TA-LUFT VDI 2440; FIRE SAFE: ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010
• Livello di sicurezza funzionale fino a SIL 3 in accordo a IEC 61508
• Conforme alla direttiva ATEX 2014/34/UE, certificato ATEX A RICHIESTA

NORME DI PROGETTAZIONE
• Spessori corpo in accordo a: ASME B16.34, ASME VIII div.1, EN 12516.
• Materiali e rating in accordo ad ASME B16.34 per valvole ANSI ed EN 12516 per valvole PN

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - dimensioni -

DIMENSIONI
MISURA
∅E
L
B
C
ATT.ISO
∅M
∅N
F/T
H
Y
∅V
KIT LEVA
DN [mm]
[inch]
DN 15
1/2"
13
53
52
10
F03
36
M5
10/6
71
140
---
KLV58004
DN 20
3/4"
19
53
55
10
F03
36
M5
10/6
73
140
---
KLV58004
DN 25
1"
25
58
68
15
F04
42
M5
12/8
87
150
---
KLV58006
DN 32
1" 1/4
32
65
73
15
F04
42
M5
12/8
91
150
---
KLV58006
DN 40
1" 1/2
38
79
93
21
F05
50
M6
16/10
108
275
---
KLV58008
DN 50
2"
51
90
102
21
F05
50
M6
16/10
118
275
---
KLV58008
DN 65
2" 1/2
64
107
130,5
28
F07
70
M8
22/14
143
350
---
KLV58010
DN 80
3"
76
120
137,5
28
F07
70
M8
22/14
150
350
---
KLV58010
DN 100
4"
102
167
172
35
F10
102
M10
30/18
198
450
---
KLV58012
DN 125
5"
118
180
182
35
F10
102
M10
30/18
208
450
---
KLV58012
DN 150 PN16-ANSI150 (*)
6"
152
240
227,5
40,5
F14
140
M16
45/30
522
326
400
---
DN 150 PN25-40 - ANSI300
6"
152
240
227,5
40,5
F14
140
M16
45/30
522
347,5
600
---
DN 200 PN16-PN25-ANSI150 (*)
8"
203
314
274
44,8
F14
140
M16
52/35
516
347
500
---
DN 200 PN40
8"
203
314
274
44,8
F14
140
M16
52/35
614
348
500
---

Versione STANDARD con riduttore manuale per DN150 e DN200.
(*) A RICHIESTA versione con leva.

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - dimensioni -

DIMENSIONI -PN-
MISURA
PN
A
∅G
∅R
S
∅H
N°FORI
∅I
P
Kg
L
KIT GUARNIZIONI
DN [mm]
[inch]
DN 15
1/2"
PN 16-40
32
90
45
2
65
4
M12
15
2,1
53
KGBV485040
DN 20
3/4"
PN 16-40
35
100
58
2
75
4
M12
14
2,4
53
KGBV485050
DN 25
1"
PN 16-40
42
110
68
2
85
4
M12
16
3,5
58
KGBV485060
DN 32
1" 1/4
PN 16-40
47
130
78
2
100
4
M16
20
5,2
65
KGBV485070
DN 40
1" 1/2
PN 16-40
58
140
88
3
110
4
M16
20
7,5
79
KGBV485080
DN 50
2"
PN 16-40
67
150
102
3
125
4
M16
20
9,7
90
KGBV485090
DN 65
2" 1/2
PN 16
83
178
122
3
145
4
M16
20
16,4
107
KGBV485100
DN 65
2" 1/2
PN 25-40
83
178
122
3
145
8
M16
20
16,1
107
KGBV485100
DN 80
3"
PN 16-40
90
190
138
3
160
8
M16
20
20,2
120
KGBV485110
DN 100
4"
PN 16
107
235
158
3
180
8
M16
20
40,4
167
KGBV485120
DN 100
4"
PN 25-40
107
235
162
3
190
8
M20
25
40,5
167
KGBV485120
DN 125
5"
PN 16
117
250
188
3
210
8
M16
25
48,2
180
KGBV485130
DN 125
5"
PN 25-40
125
270
188
3
220
8
M24
30
57,9
180
KGBV485130
DN 150(*)
6"
PN 16
154
332
212
3
240
8
M20
25
109,3
240
KGBV485140
DN 150
6"
PN 25-40
154
332
218
3
250
8
M24
24
111,5
240
KGBV48514D
DN 200(*)
8"
PN 16
188
396
268
3
295
12
M20
30
191,8
314
KGBV485150
DN 200(*)
8"
PN 25
188
396
278
3
310
12
M24
30
196,5
314
KGBV485150
DN 200
8"
PN 40
195
408
285
3
320
12
M27
30
220
314
KGBV48515D

DIMENSIONI  -ANSI-
MISURA
ANSI
A
∅G
∅R
S
∅H
N°FORI
∅I
P
Kg
L
KIT GUARNIZIONI
DN [mm]
[inch]
DN 15
1/2"
ANSI 150
32
90
35,11,6
60,5
4
1/2”UNC
16
2,1
53
KGBV485040
DN 15
1/2"
ANSI 300
34
90
35,11,6
66,5
4
1/2”UNC
16
2,1
53
KGBV485040
DN 20
3/4"
ANSI 150
35
100
42,9
1,6
69,8
4
1/2”UNC
16
2,5
53
KGBV485050
DN 20
3/4"
ANSI 300
40
110
42,9
1,6
82,6
4
5/8”UNC
16
3,1
53
KGBV485050
DN 25
1"
ANSI 150
42
110
50,8
1,6
79,2
4
1/2”UNC
16
3,4
58
KGBV485060
DN 25
1"
ANSI 300
45
118
50,8
1,6
88,9
4
5/8”UNC
20
3,8
58
KGBV485060
DN 32
1" 1/4
ANSI 150
47
130
63,5
1,6
89
4
1/2”UNC
20
5,2
65
KGBV485070
DN 32
1" 1/4
ANSI 300
47
130
63,5
1,6
98,6
4
5/8”UNC
20
5,2
65
KGBV485070
DN 40
1" 1/2
ANSI 150
58
140
73
1,6
98,6
4
1/2”UNC
20
7,5
79
KGBV485080
DN 40
1" 1/2
ANSI 300
58
150
73
1,6
114,3
4
3/4”UNC
22
8,6
79
KGBV485080
DN 50
2"
ANSI 150
67
150
91,91,6
120,6
4
5/8”UNC
20
9,7
90
KGBV485090
DN 50
2"
ANSI 300
73
160
91,91,6
127,0
8
5/8”UNC
20
11,2
90
KGBV485090
DN 65
2" 1/2
ANSI 150
83
178
104,6
1,6
139,7
4
5/8”UNC
20
16,5
107
KGBV485100
DN 65
2" 1/2
ANSI 300
89
190
104,6
1,6
149,4
8
3/4”UNC
25
18,7
107
KGBV485100
DN 80
3"
ANSI 150
90
190
127
1,6
152,4
4
5/8”UNC
20
20,7
120
KGBV485110
DN 80
3"
ANSI 300
96
205
127
1,6
168,1
8
3/4”UNC
25
24,0
120
KGBV485110
DN 100
4"
ANSI 150
107
235
157,2
1,6
190,5
8
5/8”UNC
20
40,7
167
KGBV485120
DN 100
4"
ANSI 300
115
250
157,2
1,6
200,2
8
3/4”UNC
25
48,2
167
KGBV485120
DN 125
5"
ANSI 150
117
250
185,7
1,6
215,9
8
3/4”UNC
30
48,3
180
KGBV485130
DN 150(*)
6"
ANSI 150
154
332
215,9
1,6
241,3
8
3/4”UNC
25
110,3
240
KGBV485140
DN 150
6"
ANSI 300
154
332
215,9
1,6
269,7
12
3/4"UNC
25
112
240
KGBV48514D
DN 200(*)
8"
ANSI 150
188
396
269,7
1,6
298,4
8
3/4”UNC
30
193,7
314
KGBV485150

Versione STANDARD con riduttore manuale per DN150 e DN200.
(*) A RICHIESTA versione con leva.

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - materiali -

​​​​

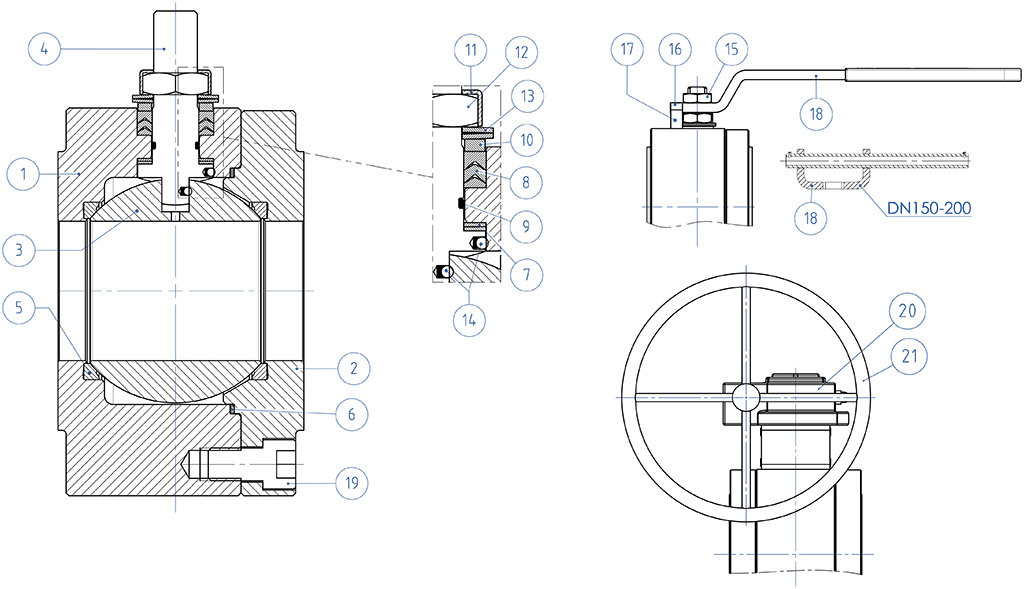

MATERIALI
SPLIT WAFER PN16-40 ANSI 150-300  acciaio inox
N°
Descrizione
316 Stainless steel
1
Corpo
ASTM A182 F316 / A479TP.316 (x) (1.4401 / X5CrNiMo17-12-2)
2
Ghiera
3
Sfera
ASTM A351 CF8M (1.4408/GX5CrNiMo19-12-2)
4
Stelo
A564 TP.630 (17-4PH)
5*
Seggio
PTFE Modificato (.) (2)
6*
Guarnizione corpo ghiera
GRAFOIL
7*
Tenuta inferiore stelo
PTFE Modificato (.)
8*
Pacco a V
PTFE Modificato (.)
9*
O-ring stelo
FKM (.)
10
Anello premiguarnizione
304 S.S.
11
Piastra blocca dado
304 S.S.
12
Dado stelo
Acciaio al carbonio zincato (x)
13
Molle a tazza
Acciaio al carbonio zincato (xx)
14
Dispositivo antistatico
316 S.S.
15
Controdado
Acciaio al carbonio zincato (x)
16
Vite di fermo
A2-70 (304 S.S.)
17
Fermo di posizione
Acciaio al carbonio zincato  (x)
18
Leva  Lever
Fe37 zincato (x)
19
Vite corpo-ghiera
A2.70 (304 S.S)
20
Riduttore
Ghisa (verniciato)
21
Volantino
Acciaio al carbonio Verniciato
* Componenti del kit di guarnizioni

A richiesta disponibile in:
(x): 304 s.s.
(xx): 301 s.s.
(2) DEVLON per DN150 PN25-40 - ANSI300, DN200 PN40.
(.): Altri materiali disponibili a richiesta.

Diagramma pressione/temperatura per valvole con corpo in acciaio carbonio

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - diagrammi e coppie di spunto - Diagramma pressione/temperatura per valvole con corpo in acciaio carbonio

Diagramma pressione/temperatura per valvole con corpo in acciaio inox

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - diagrammi e coppie di spunto - Diagramma pressione/temperatura per valvole con corpo in acciaio inox

Diagramma portata/perdita di carico e coefficiente nominale Kv

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - diagrammi e coppie di spunto - Diagramma portata/perdita di carico e coefficiente nominale Kv

Il valore Kv è il valore di portata in m3/h (con acqua a 15°C) che provoca la caduta di pressione di 1 bar.

COPPIE DI SPUNTO IN Nm CON SEGGIO IN TFM 1600 E CON FLUIDO INTERCETTATO ACQUA (*)
MISURA  DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150 DN 200
0 bar











PN16 bar 8131827376180120220270450850
PN25 bar 9,5152029406795130240383

PN40 bar 111721314175110165290510

ANSI 150-20 bar 9141928386590128225360480910
ANSI 300-50 bar 121921324280120170300570



(*): qualora si intercettino fluidi sgrassanti e/o contenenti particolato solido le coppie di manovra possono risultare maggiorate rispetto a quanto riportato in tabella

I valori della coppia in Nm possono variare in funzione della temperatura e del fluido. Considerare un fattore di sicurezza pari a 1.4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale.

Il dimensionamento degli attuatori pneumatici è stato fatto considerando una pressione minima di alimentazione pari a 5,6 barg.

PROLUNGA GUIDATA DA FUSIONE A LEVA

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - accessori - PROLUNGA GUIDATA DA FUSIONE A LEVA

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
AISI304 S.S.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR
5
Leva
Fe 37 galvanized (*)
6
Dado
galvanized carbon steel (*)
7
Fermo leva
galvanized carbon steel (*)
8
Vite fermo leva
A2-70
9
Distanziale
PTFE Carbon Filled

(*): A richiesta disponibili in 304 S.S.

DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

PROLUNGA GUIDATA DA FUSIONE PER ATTUATORE

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - accessori - PROLUNGA GUIDATA DA FUSIONE PER ATTUATORE

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
ASTM A351 CF8M
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine

PROLUNGA GUIDATA SALDATA A LEVA

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - accessori - PROLUNGA GUIDATA SALDATA A LEVA

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 s.s.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-Ring
NBR
5
Leva
Fe 37 galvanized (*)
6
Dado
galvanized carbon steel  (*)
7
Fermo leva
galvanized carbon steel  (*)
8
Vite fermo leva
A2-70
9
Dado fermo leva
A2-70 (**)
10
Distanziale
PTFE Carbon Filled


(*): a richiesta disponibili in 304 S.S.

(**): non presente su valvole con attacco iso F04.

DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

PROLUNGA GUIDATA SALDATA PER ATTUATORE

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - accessori - PROLUNGA GUIDATA SALDATA PER ATTUATORE

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 S.S.
2
Perno
AISI 430 F
3
Bussola
DELRIN
4
O-RING
NBR


NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine

PROLUNGA CON TENUTA AGGIUNTIVA

Valvola a sfera MAGNUM Split Wafer PN 16-40 ANSI 150-300 acciaio inox - accessori - PROLUNGA CON TENUTA AGGIUNTIVA

MATERIALI
PART. N°
DESCRIZIONE
MATERIALE
1
Prolunga
304 s.s.
2
Perno
A564 TP.630 (17-4ph)
3
Anello Antifrizione
TFM1600
4
O-Ring
FKM
5
Pacco A V
TFM1600
6
Anello Premiguarnizione
304 s.s.
7
Molle A Tazza
50CrV4 Zincato
8
Dado Stelo
UNI 3740-1 6S Zincato
9
Piastra Blocca Dado
304 s.s.
10
Guarnizione di tenuta
GRAFOIL

DIMENSIONI
ISO VALVOLA
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

NOTA: Il codice della prolunga dipende dal tipo di azionamento e dall’attacco valvola; richiedere in fase d’ordine.

CONFIGURA AZIONAMENTO
Seleziona i parametri di ricerca
CERCA ARTICOLO
X CHIUDI

NEXT EVENT

Valve World 2024
Valve World 2024
Düsseldorf (Germania), 3 - 5 Dicembre 2024
