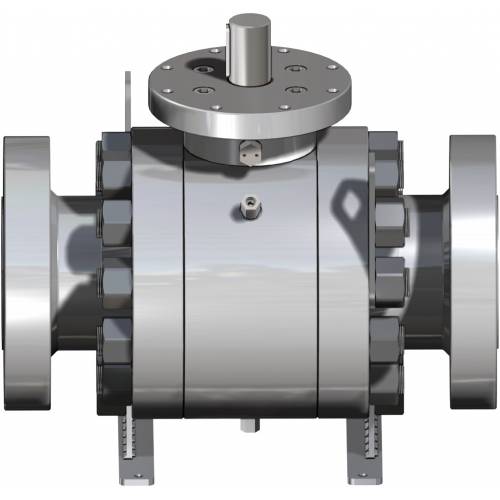

Valvola a sfera SUPREME Trunnion

Scarica Catalogo generale
Scarica Catalogo Accessori Attuatori
Decodifica MAGNUM & THOR
Configura il tuo prodotto
Scarica il file in 2D e 3D in vari formati
iconaDisegni
Scarica Condizioni di vendita
Valvola a sfera SUPREME Trunnion
Macro Valvole a sfera
Categoria SUPREME Trunnion

RICHIEDI INFORMAZIONI
STAMPA PAGINA
  • benefits
  • caratteristiche
  • dimensioni
  • componenti
  • taglie e accessori
  • info azionamenti
  • documenti

DN ≤ 100 SIZE ≤ 4” – ANSI 150-300

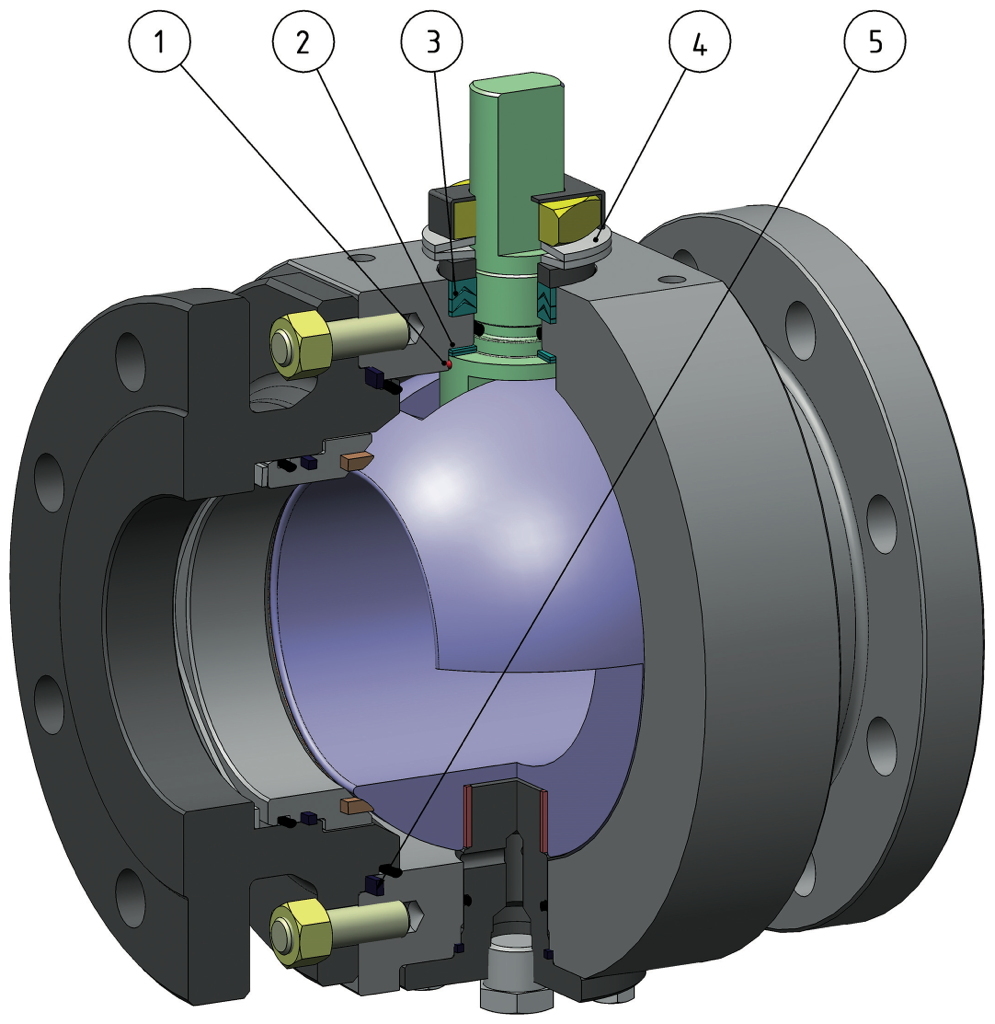

Valvola a sfera SUPREME Trunnion - benefits - DN ≤ 100 SIZE ≤ 4” – ANSI 150-300


1. Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi
Sicurezza garantita del contatto durante tutta la vita della valvola

2. Doppio anello antifrizione
Garantisce una minor coppia di azionamento della valvola
Minor usura rispetto all'esecuzione con singolo anello

3. Pacco guarnizioni a "v" con 3 guarnizioni più o-ring
Si garantisce una perfetta tenuta anche dopo un numero elevato di cicli

4. Molle a tazza sulla tenuta dello stelo
Garantiscono il recupero dei giochi dovuti all'usura causata dal movimento semirotatorio dell'albero evitando perdite vero l'esterno
Consentono di mantenere energizzate le guarnizoini tipo "chevron" (a V), evitando perdite verso l'esterno, a fronte di notevoli escursioni termiche

5. Tenuta elasticizzata in grafite
Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

Maggiore precisione nell'allineamento degli assi grazie alla lavorazione dal grezzo al finito con un unico posizionamento
Maggior vita della valvola stessa
Minor coppia di azionamento

Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard
Garantisce una maggior resistenza alla corrosione
Maggior duttilità del materiale

Processo produttivo interamente eseguito in OMAL
Massimo controllo in tutte le fasi di lavorazione
Possibilità di fornire rapidamente esecuzioni speciali richieste dal cliente

Certificato "Fire Safe"
Garantisce la tenuta della valvola anche in caso di incendio

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificazione "TA LUFT fugitive emission"
Garantisce un elevato grado di sicurezza della tenuta stelo verso l'esterno

Certificato PED
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale

DN ≤ 100 SIZE ≤ 4” – ANSI ≥ 600

Valvola a sfera SUPREME Trunnion - benefits - DN ≤ 100 SIZE ≤ 4” – ANSI ≥ 600


1. Doppio anello antifrizione
Garantisce una minor coppia di azionamento della valvola
Minor usura rispetto all'esecuzione con singolo anello

2. Doppie boccole di guida sfera
Diminuiscono la coppia torcente della valvola

Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi
Sicurezza garantita del contatto durante tutta la vita della valvola

Tenuta elasticizzata in grafite
Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard
Garantisce una maggior resistenza alla corrosione
Maggior duttilità del materiale

Certificato "Fire Safe"
Garantisce la tenuta della valvola anche in caso di incendio

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificato PED
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale

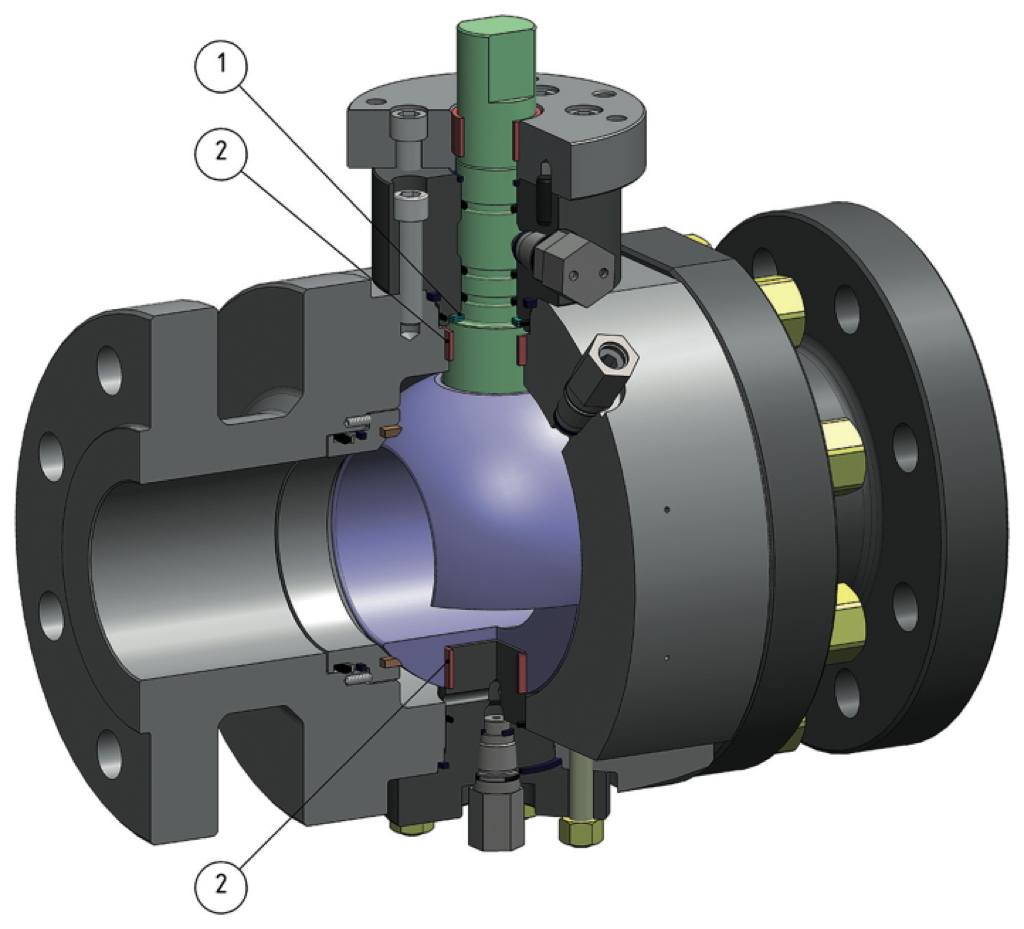

DN ≥ 150 SIZE ≥ 6”

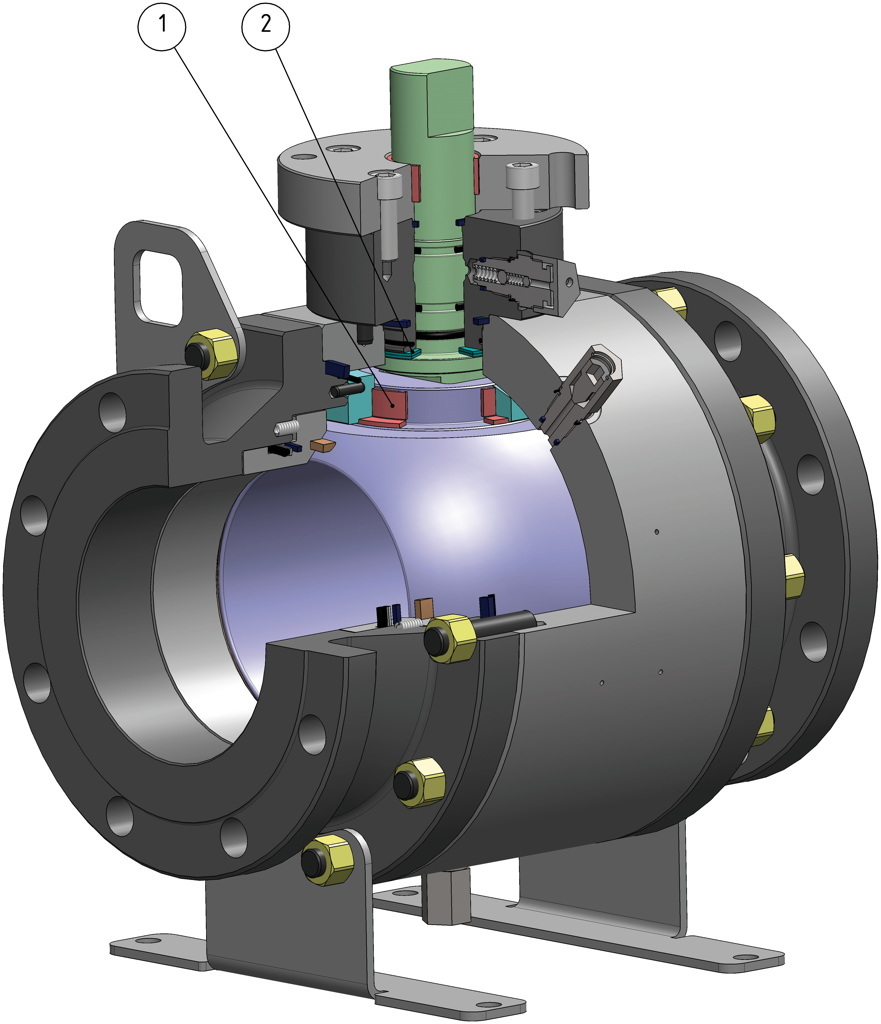

Valvola a sfera SUPREME Trunnion - benefits - DN ≥ 150 SIZE ≥ 6”

1. Doppio anello antifrizione
Garantisce una minor coppia di azionamento della valvola
Minor usura rispetto all'esecuzione con singolo anello

2. Doppie boccole di guida sfera
Diminuiscono la coppia torcente della valvola

Antistatic device (continuità elettrica tra sfera, stelo e corpo)
Si evitano cariche elettrostatiche che potrebbero essere causa d'innesco in ambienti infiammabili e/o esplosivi
Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

Tenuta elasticizzata in grafite
Garantisce una tenuta verso l'esterno indipendentemente dalle escursioni termiche a cui è sottoposta la valvola

Corpo valvola in acciaio al carbonio realizzato con materiale normalizzato certificato NACE in esecuzione standard
Garantisce una maggior resistenza alla corrosione
Maggior duttilità del materiale

Certificato "Fire Safe"
Garantisce la tenuta della valvola anche in caso di incendio

Certificato ATEX
Ne consente l'installazione in presenza di ambiente potenzialmente esplosivo

Certificato PED
Piena conformità alle norme di sicurezza europee per i dispositivi in pressione

Certificato fino a SIL 3
Elevato livello di sicurezza funzionale

Certificazione FUGITIVE EMISSION
Garantisce un elevato grado di sicurezza della tenuta stelo verso l'esterno

ESECUZIONE STANDARD
• Corpo in due o tre pezzi
• Seggi di tenuta resilienti
• Scarico automatico della sovrappressione nel corpo
• Double Block & Bleed
• Classi di pressione: ANSI 150÷ANSI 2500
• Applicazioni: impianti chimici e petrolchimici, centrali elettriche ed altre applicazioni nell’industria di processo per liquidi, gas, vapore ed idrocarburi
• Stelo anti espulsione

ESECUZIONI SPECIALI A RICHIESTA
• Doppio effetto pistone
• Materiali ed esecuzioni speciali in accordo alle specifiche del cliente.
• Marcatura e certificato ATEX A RICHIESTA

CERTIFICAZIONI
• Conforme alla Direttiva Europea 2014/68/UE PED.
• Conforme alla Direttiva Europea 2014/34/UE ATEX. (certificato ATEX A RICHIESTA).
• Livello di sicurezza funzionale fino a SIL 3 in accordo a IEC 61508.
• FIRE SAFE EN ISO 10497- API607.
• Fugitive Emission UNI EN ISO 15848.

STANDARD DI PROGETTO
• ASME B16.34
• Estremità: ASME B16.5 (RF-RTJ), ASME B16.25 (BW)
• Scartamento: ASME B16.10
• Flangia per il montaggio azionamento: ISO5211
• Design API 6D a richiesta.

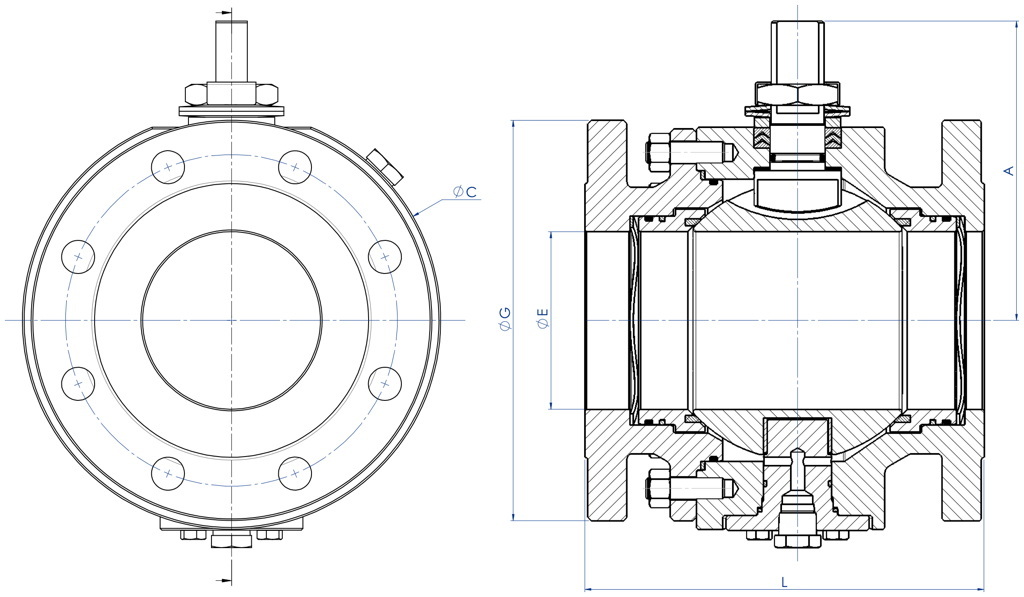

DN≤100 SIZE ≤4” ANSI 150-300

Valvola a sfera SUPREME Trunnion - dimensioni - DN≤100 SIZE ≤4” ANSI 150-300

DN≤100 SIZE ≤4” ANSI ≥600

Valvola a sfera SUPREME Trunnion - dimensioni - DN≤100 SIZE ≤4” ANSI ≥600

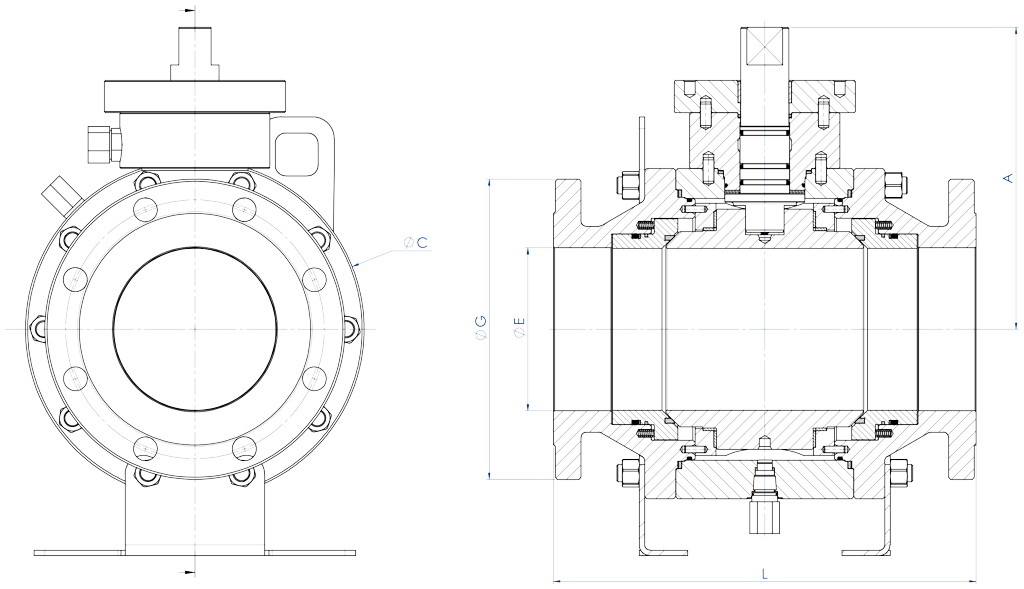

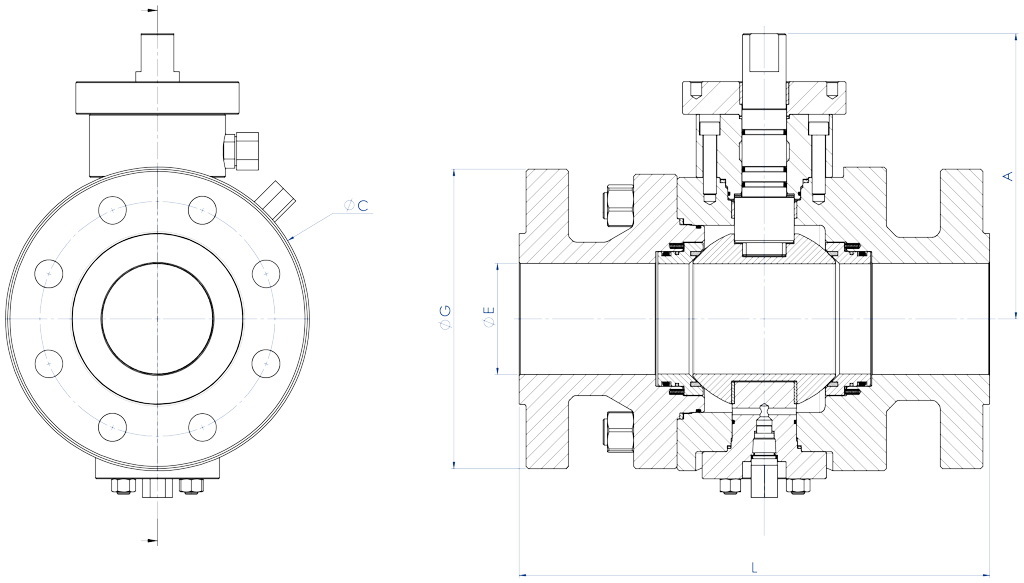

DN ≥150 SIZE ≥6”

Valvola a sfera SUPREME Trunnion - dimensioni - DN ≥150 SIZE ≥6”

ANSI 150DNSIZELØEØGAØC
502"1785115267*146*
803"2037619090190
1004"229102230111240
1506"394152280232316
2008"457203345286400
25010"533254408324475
30012"610305484355*580*
35014"686337536402*626*
40016"762386397441*700*
45018"864438636484*779*
50020"914489*694560*900*
60024"1067591*814620*1020*

ANSI 300DNSizeLØEØGAØC
502"2165116567*156*
803"2827621090200
1004"305102255111240
1506"403152320236324
2008"502203382286408
25010"568254446324475
30012"648305522355*580*
35014"762337585402*626*
40016"838386649504*770*
45018"914438712484*779*
50020"991489*776560*900*
60024"1143591*915620*1020*

ANSI 600DNSizeLØEØGAØC
502"29251165160*189*
803"35676210191210
1004"432102275218279
1506"559152355263355
2008"660203420304430
25010"787254510352520
30012"838305561402*620*
35014"889337604416*655*
40016"991386687450*730*
45018"1092438744515*810*
50020"1194489*814588*955*
60024"1397591*941645*1070*

ANSI 900DNSizeLØEØGAØC
502"36851215120*189*
803"38176242204240
1004"457102293218279
1506"610152382263355
2008"737203471304430
25010"838254547352520
30012"965305612452660
35014"1029322640460*700*
40016"1130373706485*760*

ANSI 1500DNSizeLØEØGAØC
502"36851215140*189*
803"47076268225270
1004"546102312240*300*
1506"705146395285*390*
2008"832192485340*460*
25010"991239585390*555*

ANSI 2500DNSizeLØEØGAØC
502"45142235160219
803"50863305241318
1004"67387357253335
1506"914131485340500

* Quote indicative

  • DN≤100 SIZE ≤4” – ANSI 150-300
  • DN≤100 SIZE ≤4” – ANSI ≥600
  • DN ≥150 SIZE ≥6”

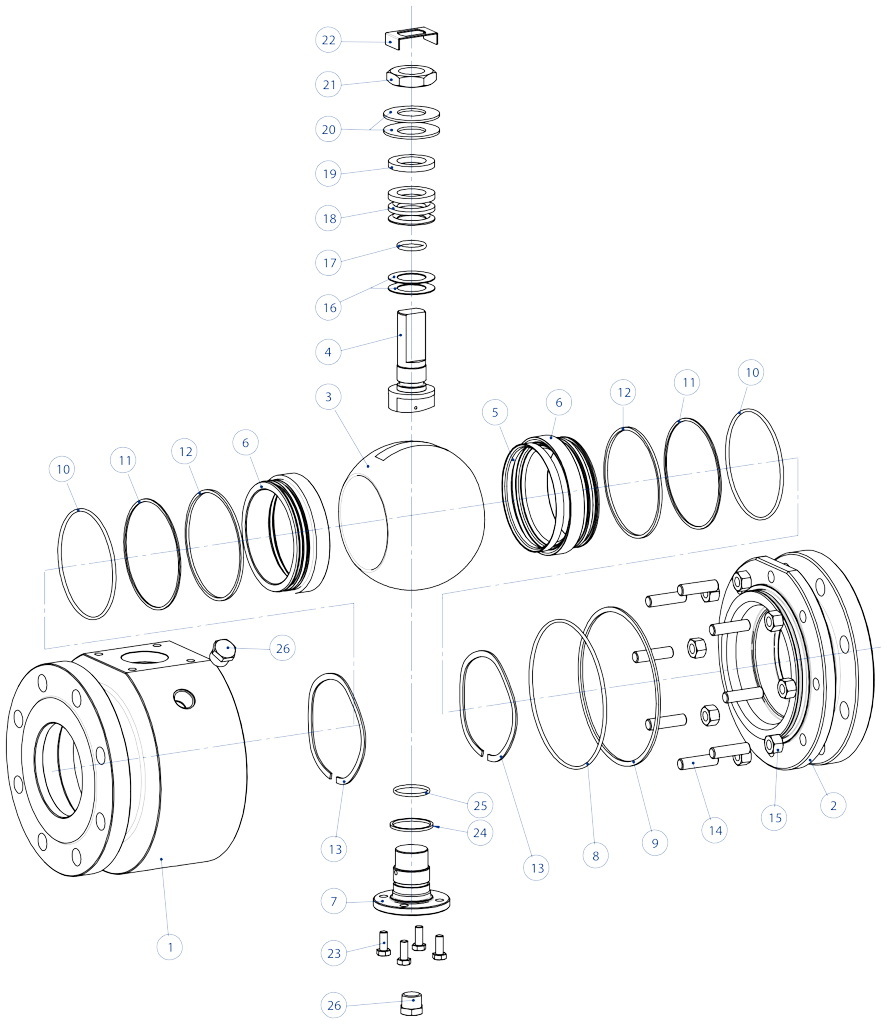

DN≤100 SIZE ≤4” – ANSI 150-300

Valvola a sfera SUPREME Trunnion - componenti - DN≤100 SIZE ≤4” – ANSI 150-300

1. Corpo
2. Terminale
3. Sfera
4. Stelo
5. Seggio
6. Porta seggio
7. Coperchio inferiore
8. O-ring corpo
9. Guarnizione corpo
10. O-ring porta seggio
11. Anello antiestrusione
12. Guarnizione seggio
13. Molle precarico seggio
14. Tiranti
15. Dadi
16. Anelli antifrizione
17. O-ring stelo
18. Pacco guarnizioni
19. Anello premi guarnizioni
20. Molle a tazza
21. Dado stelo
22. Ferma dado
23. Viti coperchio inferiore
24. Guarnizione coperchio inferiore
25. O-ring cop inferiore
26. Tappo

DN≤100 SIZE ≤4” – ANSI ≥600

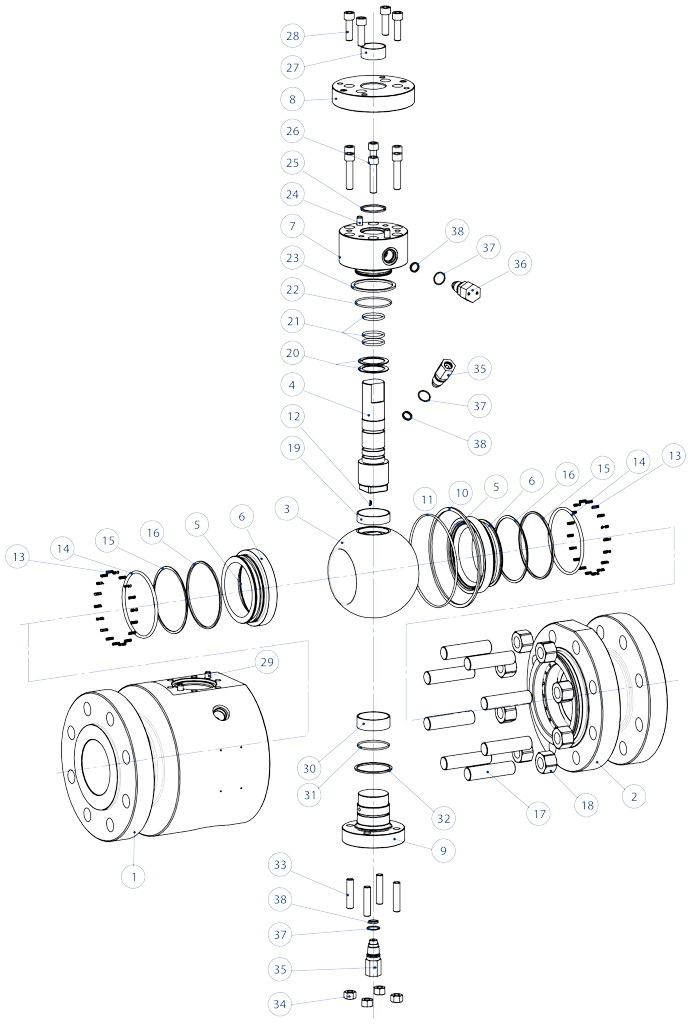

Valvola a sfera SUPREME Trunnion - componenti - DN≤100 SIZE ≤4” – ANSI ≥600

1. Corpo
2. Terminale
3. Sfera
4. Stelo
5. Seggio
6. Porta seggio
7. Coperchio superiore
8. Flangia
9. Coperchio inferiore
10. Guarnizione corpo
11. O-ring corpo
12. Molla dispositivo antistatico
13. Molle precarico seggio
14. Anello antiestrusione
15. O-ring seggio
16. Guarnizione seggio
17. Tiranti
18. Dadi
19. Boccola sfera
20. Anello antifrizione
21. O-ring stelo
22. O-ring coperchio superiore
23. Guarnizione coperchio superiore
24. Spina centraggio
25. Guarnizione fire safe/dispositivo antistatico
26. Viti coperchio superiore
27. Boccola stelo
28. Viti flangia
29. Spine centraggio
30. Boccola sfera
31. O-ring coperchio inferiore
32. Guarnizione coperchio inferiore
33. Tiranti/viti coperchio inferiore
34. Dadi
35. Valvola drenaggio
36. Ingrassatore stelo
37. O-ring ingrassatore/valvola drenaggio
38. Guarnizione ingrassatore/valvola drenaggio

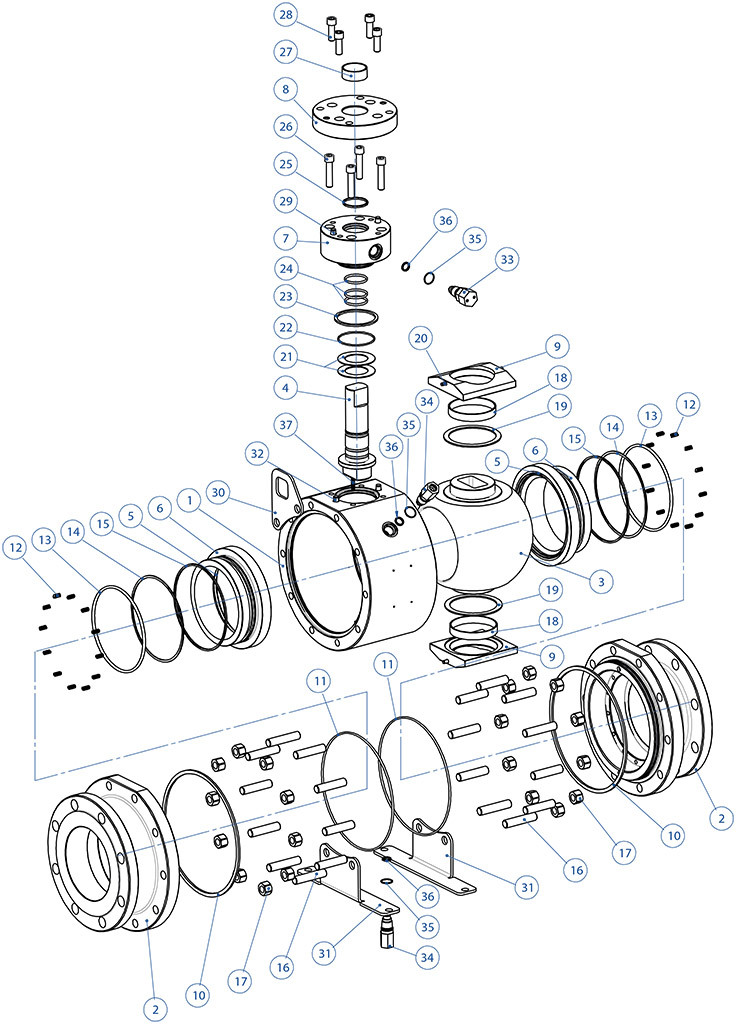

DN ≥150 SIZE ≥6”

Valvola a sfera SUPREME Trunnion - componenti - DN ≥150 SIZE ≥6”

1.Corpo
2. Terminale
3. Sfera
4. Stelo
5. Seggio
6. Porta seggio
7. Coperchio superiore
8. Flangia
9. Piastre supporto
10. Guarnizione corpo
11. O-ring corpo
12. Molle precarico seggio
13. O-ring porta seggio
14. Anello antiestrusione
15. Guarnizione porta seggio
16. Tiranti
17. Dadi
18. Boccola sfera
19. Ralla sfera
20. Spine centraggio
21. Anelli antifrizione
22. O-ring coperchio superiore
23. Guarnizione coperchio superiore
24. O-ring stelo
25. Guarnizione fire safe/dispositivo antistatico
26. Viti coperchio superiore
27. Boccola stelo
28. Viti flangia
29. Spine centraggio
30. Asole sollevamento
31. Piedi di supporto
32. Spine centraggio
33. Ingrassatore stelo
34. Valvola di drenaggio
35. O-ring valvola drenaggio/ingrassatore
36. Guarnizione valvola drenaggio/ingrassatore
37. Dispositivo antistatico

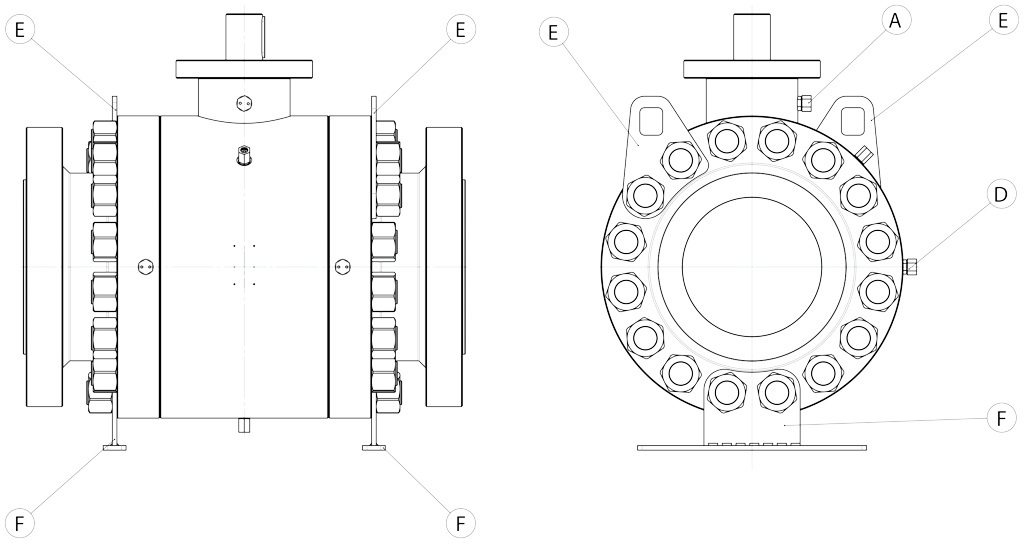

Taglie e Accessori

DN

50
80
x
65
80
100
x
80
100
150
x
100
150
200
x
150
200
250
x
200
250
300
x
250
300
350
x
250
350
400
x
300
400
450
x
350
450
500
x
400
500
600
x
500
600
SIZE

2"
3"
x
2"1/2
3"
4"
x
3"
4"
6"
x
4"
6"
8"
x
6"
8"
10"
x
8"
10"
12"
x
10"
12"
14"
x
10"
14"
16"
x
12"
16"
18"
x
14"
18"
20"
x
16"
20"
24"
x
20"
24"
ANSI 150
A






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
B
●
●
●
●
●
●

















C






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D














●
●
●
●
●
●
●
●
●
E






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
F






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

ANSI 300
A






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
B
●
●
●
●
●
●

















C






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D














●
●
●
●
●
●
●
●
●
E






●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
F





●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

ANSI 600
A
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
B























C
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
D














●
●
●
●
●
●
●
●
●
E




●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
F




●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●

ANSI 900
A
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●





B























C
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●





D












●
●
●
●
●
●





E




●
●
●
●
●
●
●
●
●
●
●
●
●
●





F




●
●
●
●
●
●
●
●
●
●
●
●
●
●






ANSI 1500
A
●
●
●
●
●
●
●
●
●
●
●
●











B























C
●
●
●
●
●
●
●
●
●
●
●
●











D







●
●
●
●
●











E




●
●
●
●
●
●
●
●











F




●
●
●
●
●
●
●
●












ANSI 2500
A
●
●
●

●
●
●
●















B























C
●
●
●

●
●
●
●















D






●
●















E




●
●
●
●















F




●
●
●
●
















A) Ingrassatore stelo
B) Tappo corpo/coperchio inferiore
C) Valvola di drenaggio corpo/coperchio inferiore
D) Ingrassatore seggi
E) Asole sollevamento
F) Piedi di supporto

Valvola a sfera SUPREME Trunnion - taglie e accessori -

ACCESSORI

A. Ingrassatore Stelo

Valvola a sfera SUPREME Trunnion - taglie e accessori - A. Ingrassatore Stelo

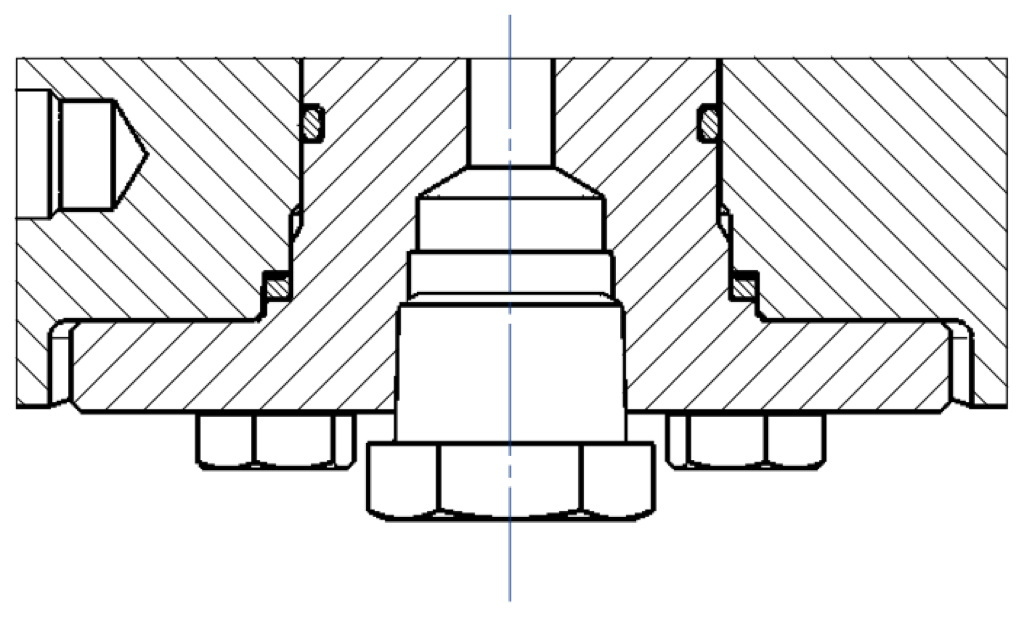

B. Tappo corpo/ Coperchio inferiore

Valvola a sfera SUPREME Trunnion - taglie e accessori - B. Tappo corpo/ Coperchio inferiore

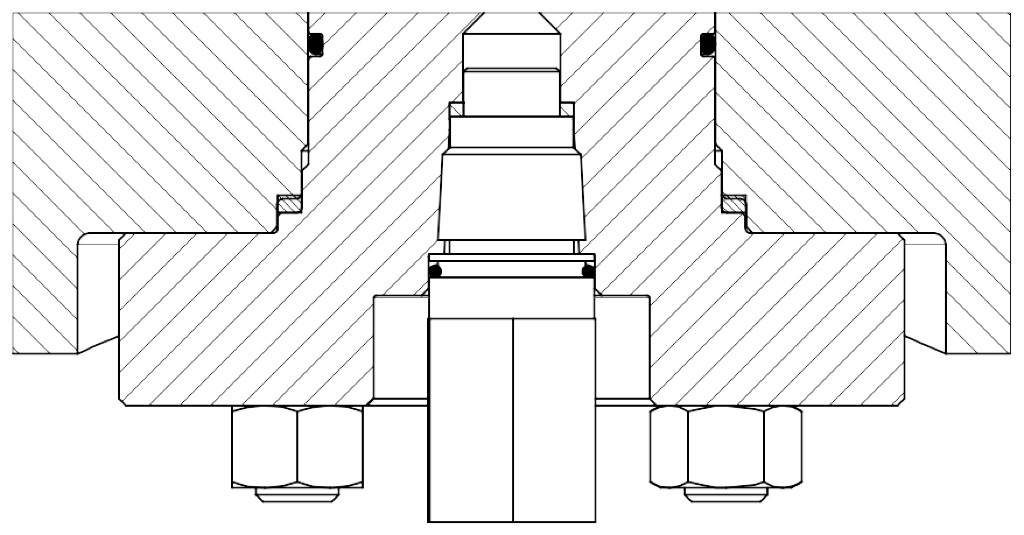

C. Valvola di drenaggio corpo / coperchio inferiore

Valvola a sfera SUPREME Trunnion - taglie e accessori - C. Valvola di drenaggio corpo / coperchio inferiore

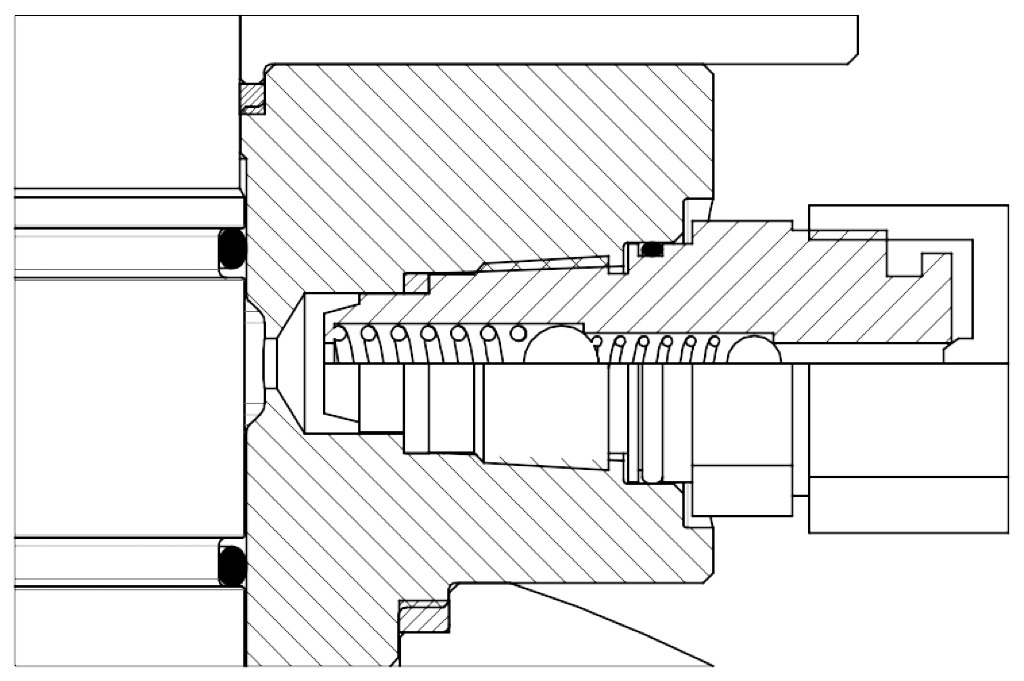

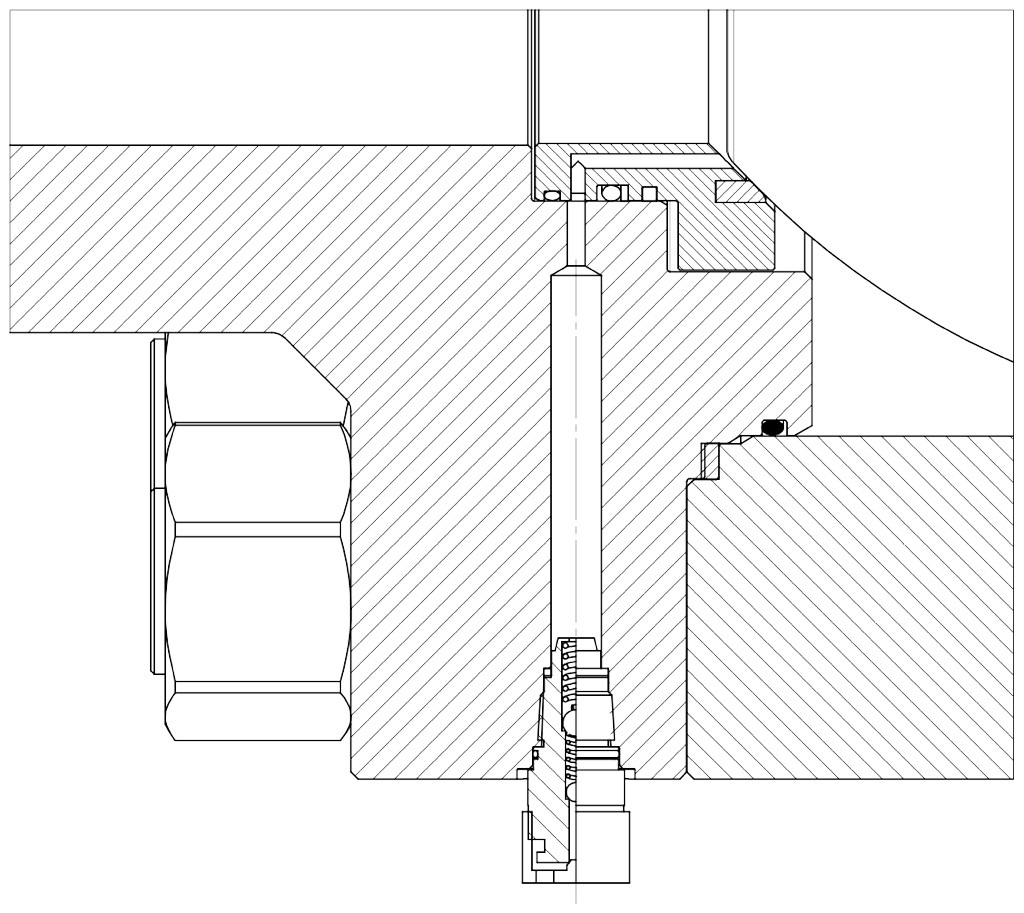

D. Ingrassatore Seggio

Valvola a sfera SUPREME Trunnion - taglie e accessori - D. Ingrassatore Seggio

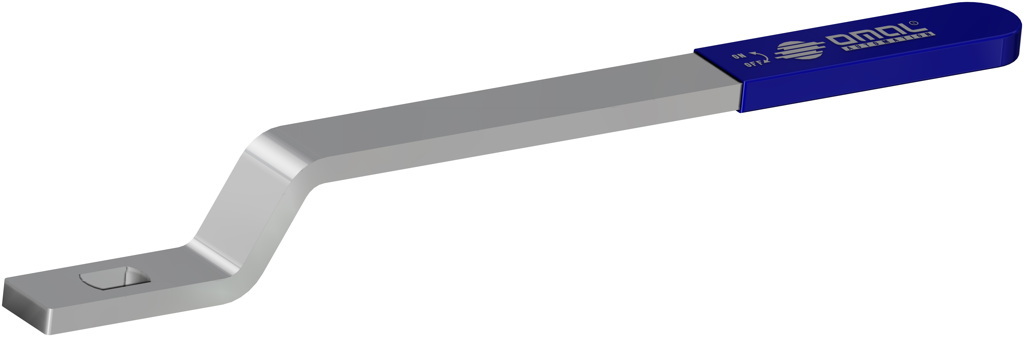

Leva manuale

Valvola a sfera SUPREME Trunnion - info azionamenti - Leva manuale

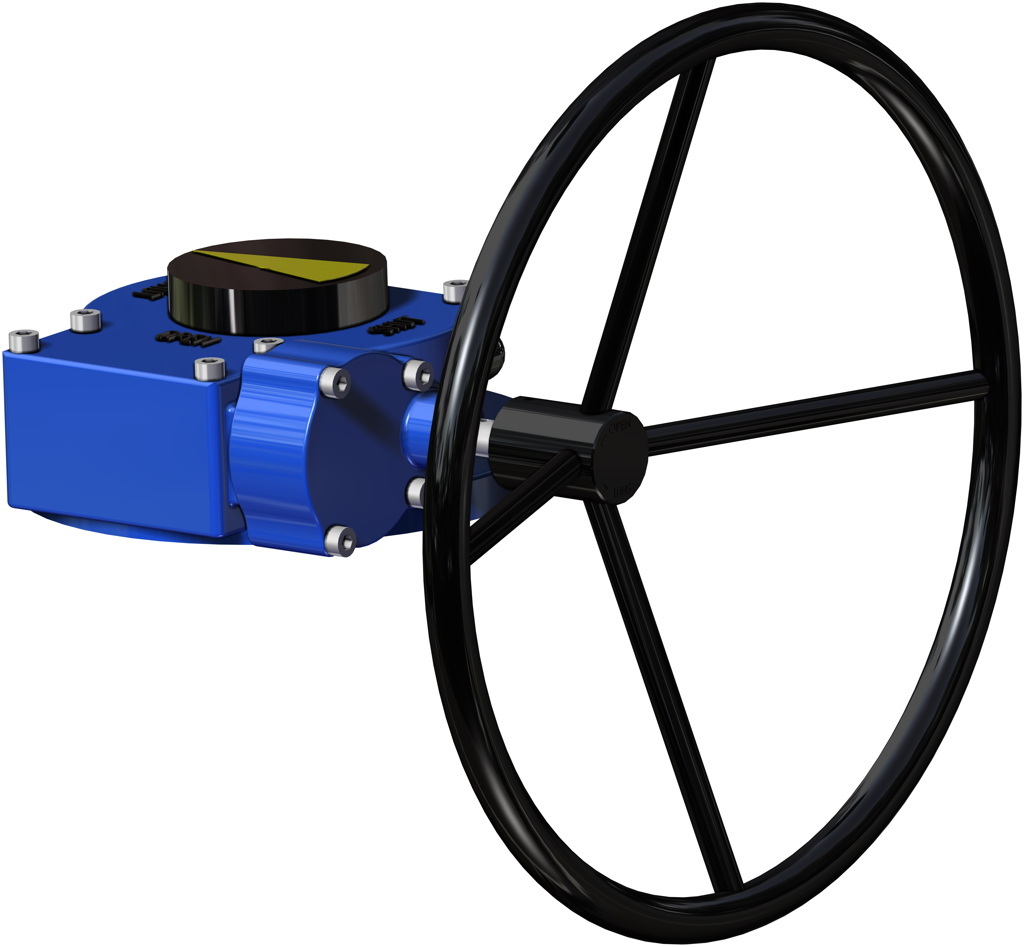

Riduttore manuale

Valvola a sfera SUPREME Trunnion - info azionamenti - Riduttore manuale

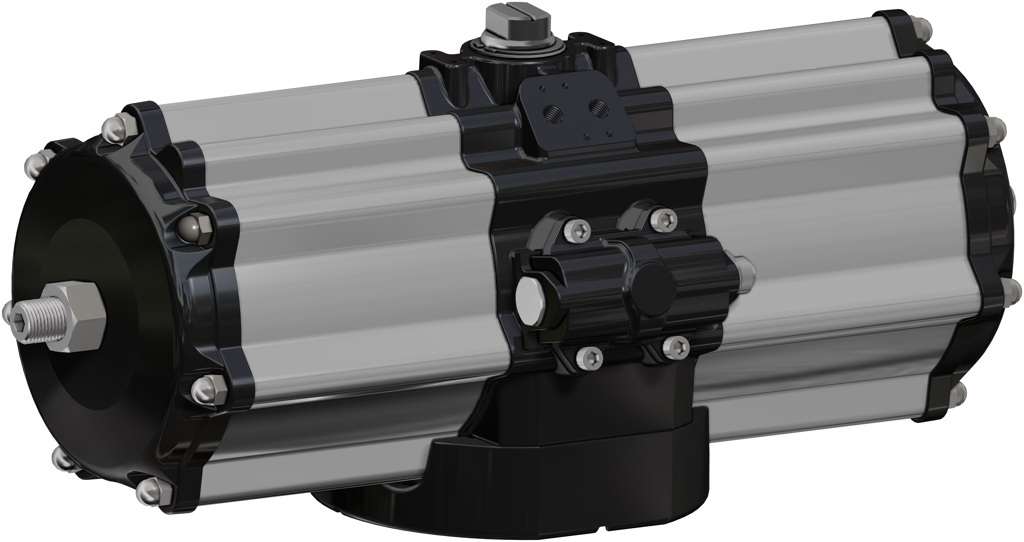

Attuatore pneumatico

Valvola a sfera SUPREME Trunnion - info azionamenti - Attuatore pneumatico

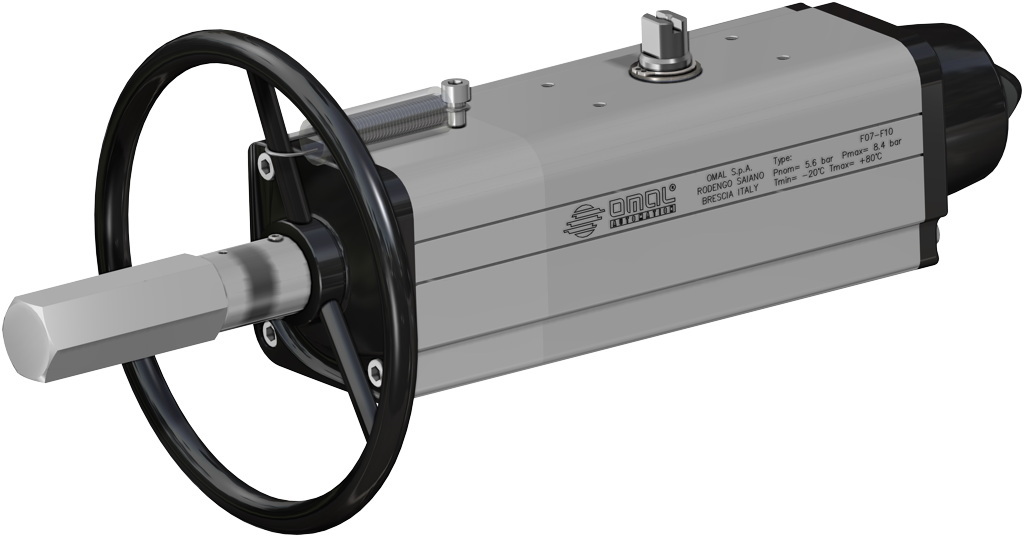

Attuatore pneumatico con comando manuale integrato

Valvola a sfera SUPREME Trunnion - info azionamenti - Attuatore pneumatico con comando manuale integrato

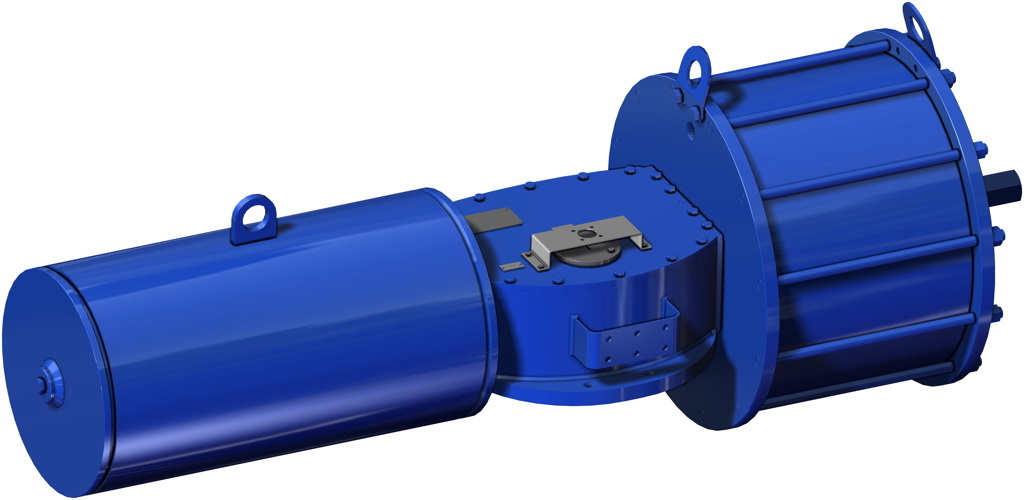

Attuatore pneumatico Heavy duty

Valvola a sfera SUPREME Trunnion - info azionamenti - Attuatore pneumatico Heavy duty
X CHIUDI

NEXT EVENT

Valve World 2024
Valve World 2024
Düsseldorf (Germania), 3 - 5 Dicembre 2024
