CARATTERISTICHE GENERALI: • La valvola funziona solo come deviatore. Non permette nessuna chiusura della mandata che può avvenire solo dalla via centrale; vedi schema. • Norme per flange d’attacco: EN 1092-1 PN40 FINO A DN50; PN16 DN65,80,100. • Temperatura di utilizzo: da -10°C a +150°C (+200°C con guarnizioni speciali). • Pressione di utilizzo: vedi diagramma. • Fluido intercettato: acqua, prodotti petroliferi e petrolchimici liquidi. • Passaggio ridotto.
ESECUZIONI SPECIALI A RICHIESTA: • Corpo in A350 LF2 per -20°C • Guarnizioni di tenuta in:
PTFE caricato vetro;
PTFE caricato carbografite;
• Sfera a “T” con ingresso solo su porta 3. • Per altre applicazioni contattare il nostro ufficio tecnico.
CERTIFICAZIONI: • Versione ATEX in conformità alla Direttiva Europea 2014/34/UE • Certificato ATEX a richiesta

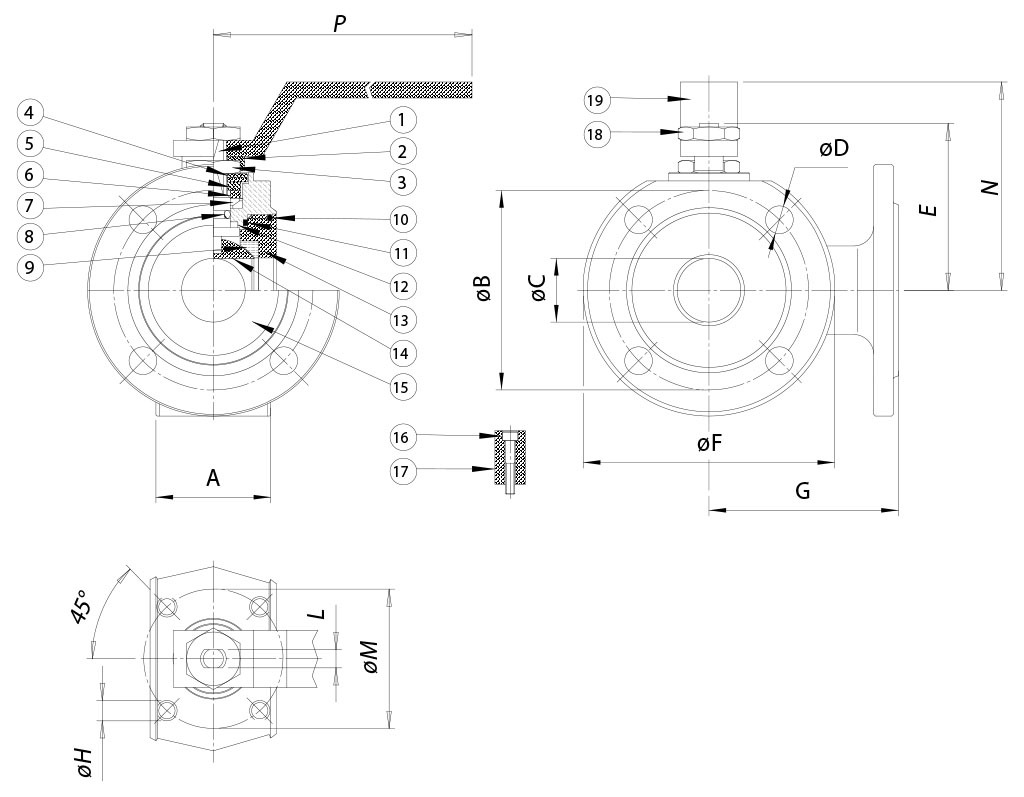

DIMENSIONI
MISURA
A
øB
øC
øD
E
øF
G
øH
L
øM
N
P
DN [mm]
[inch]
DN 15
1/2"
35
65
10
M12X4
48
90
85
M5
6
36
65
140
DN 20
3/4"
38
75
15
M12X4
51
100
90
M5
6
36
70
140
DN 25
1"
43
85
20
M12X4
62,5
110
90
M5
8
42
82
180
DN 32
1" 1/4
54
100
25
M16X4
67
130
105
M5
8
42
85
180
DN 40
1" 1/2
66
110
32
M16X4
80
140
120
M6
10
50
102
230
DN 50
2"
83
125
40
M16X4
87
150
130
M6
10
50
110
230
DN 65
2" 1/2
103
145
50
M16X4
119,5
175
150
M8
14
70
137,5
350
DN 80
3"
122
160
65
M16X8
129,5
190
175
M8
14
70
150
350
DN 100
4"
153
180
78
M16X8
148,5
220
185
M10
16
102
165
508
MATERIALI
1
Stelo
316 S.S.
1.4401
UNI X5CrNiMo 17 12
2
Piastra bloccadado
304 S.S.
1.4301
UNI X5CrNi 18 10
3
Dado di bloccaggio
Acciaio carbonio
4
Molla a tazza
50Crv4
5
Distanziale
304 S.S.
1.4301
UNI X5CrNi 18 10
6*
Anello premiguarnizione
304 S.S.
1.4301
UNI X5CrNi 18 10
7*
Coppia di tenuta superiore
P.T.F.E.
8*
O-ring di tenuta intermedia
FKM
9*
Guarnizioni di tenuta laterale
P.T.F.E.
10*
O-ring tenuta ghiera
FKM
11*
Guarnizioni di tenuta ghiera
P.T.F.E.
12*
Tenuta inferiore
P.T.F.E.
13
Ghiera
A105
14
Sfera DN15-DN50
316 S.S.
1.4401
UNI X5CrNiMo 17 12
14
Sfera DN65-DN100
304 S.S.
1.4301
UNI X5CrNi 18 10
15
Corpo
A105
16
Vite per fermo posizione
Acciaio carbonio
17
Fermo di posizione
304 S.S.
1.4301
UNI X5CrNi 18 10
18
Dado blocca leva
Acciaio carbonio
19
Leva di manovra
Acciaio carbonio
* Particolari del kit di ricambio KGBV63...

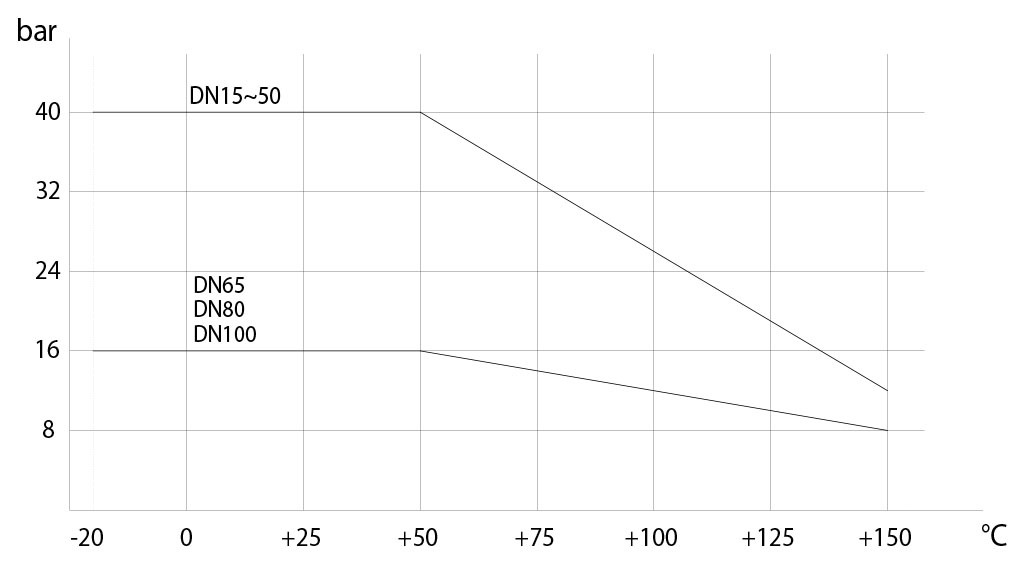

Diagramma pressione/temperatura
COPPIE DI SPUNTO in Nm
MISURA
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
85
128
212
PN 40 bar
8
13
20
30
42
61
I valori della coppia possono variare in funzione della temperatura e del tipo di fluido. Considerare un fattore di sicurezza pari a 1,4. Con frequenti cicli di apertura e chiusura la coppia di manovra può diminuire sensibilmente rispetto a quella iniziale. Gli accoppiamenti attuatore/valvola, riportati nelle pagine seguenti, sono realizzati per valvole che intercettano fluidi liquidi o gassosi, puliti e per medie temperature. Per maggiori informazioni, o utilizzi diversi, consultare il nostro ufficio commerciale.

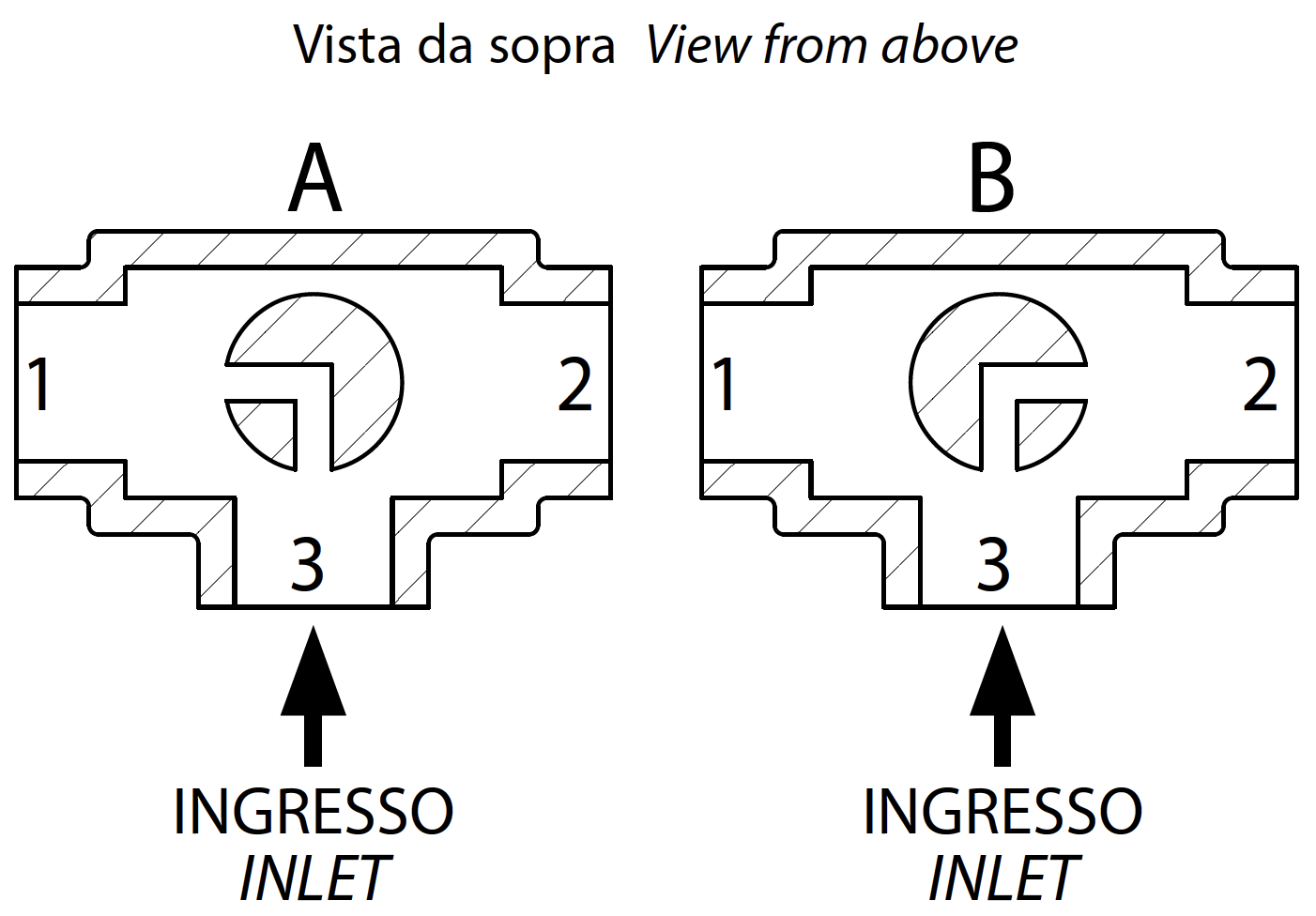

Schema sfera a "L"
N.B.: Con attuatore SR NORMALMENTE CHIUSO la posizione di riposo della sfera deve essere la “A”. Con attuatore SR NORMALMENTE APERTO la posizione di riposo della sfera deve essere la “B”.
Schema sfera a L

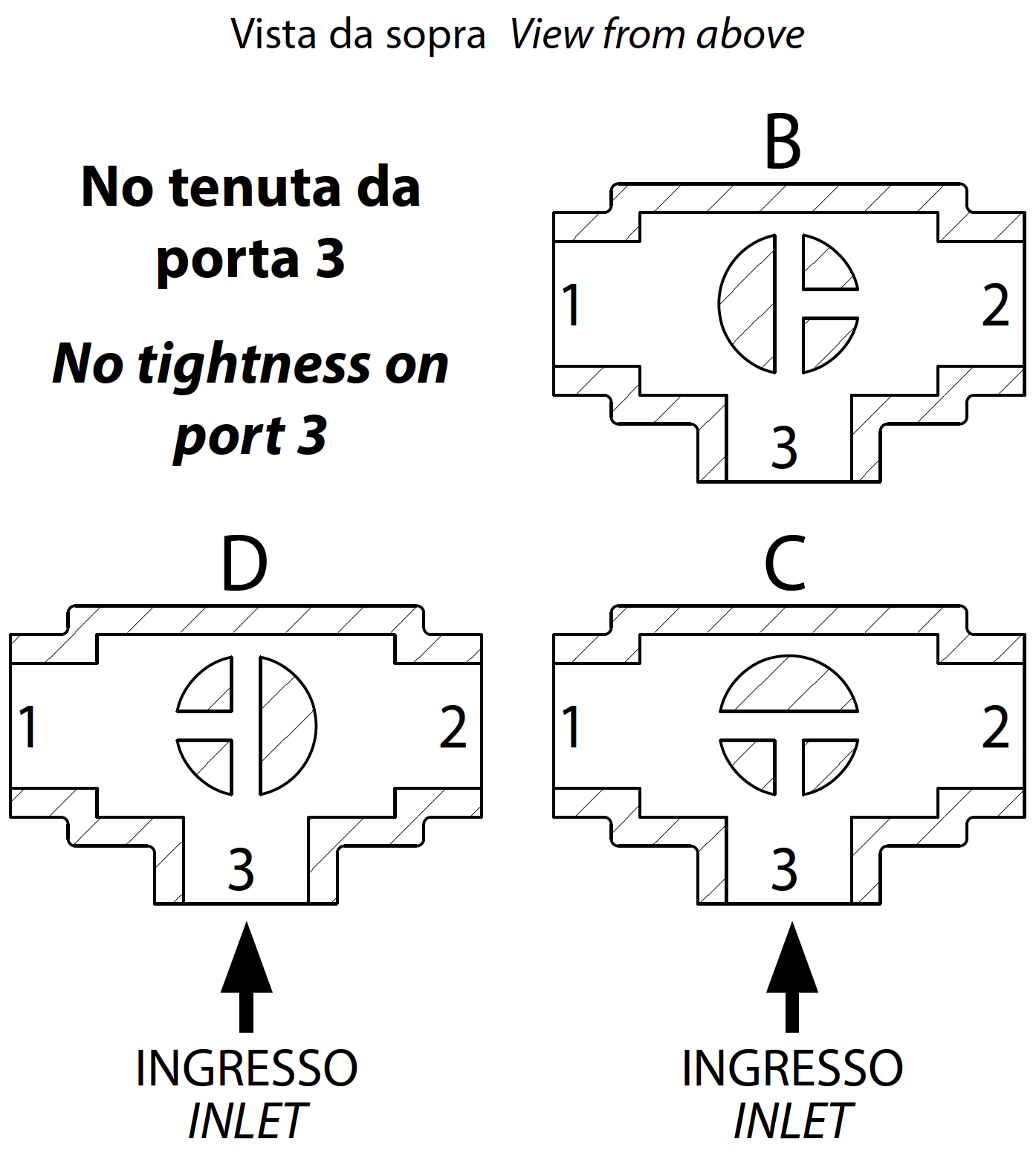

Schema sfera a "T" (a richiesta)
Con l’attuatore sono possibili solo due posizioni con rotazione di 90°: la configurazione della sfera deve essere sempre comunicata al nostro ufficio commerciale.
N.B.: Con attuatore SR NORMALMENTE CHIUSO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso antiorario. Con attuatore SR NORMALMENTE APERTO scegliere la posizione di riposo della sfera; alimentando, l’attuatore ruota in senso orario.
