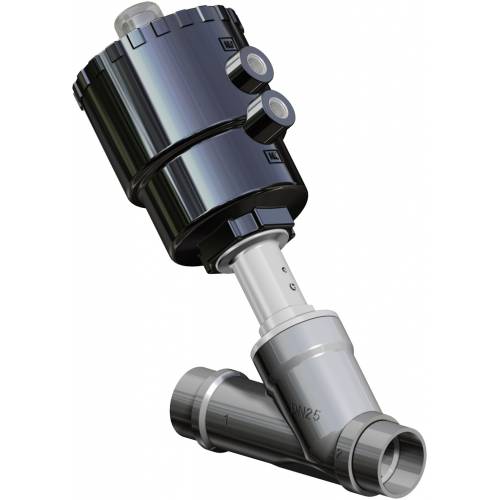

CARATTERISTICHE GENERALI: Materiale del corpo valvola: A351-CF3M (316L S.S.). Attacchi valvola: Vedi schema di codifica. Montaggio in ogni posizione: orizzontale, verticale, obliqua. Gamma disponibile da DN 15 a DN 50 nelle versioni doppio effetto; semplice effetto: normalmente chiusa,normalmente chiusa anticolpo d’ariete e normalmente aperta. Le prestazioni e i diagrammi delle pressioni sono le medesime delle versioni standard ma limitate a PN16 A richiesta: versioni per vuoto e per uso ossigeno Configurazione ATEX 2014/34/UE da richiedere in fase d'ordine
FLUIDO DI COMANDO: FFluido di pilotaggio: aria compressa lubrificata o secca, gas e fluidi neutri; Temperatura ambiente: da -10°C a +60° C
FLUIDO INTERCETTATO: Aria, acqua, alcool, olii, carburanti, soluzioni saline, vapore, ecc..(comunque compatibili con CF3M (316L S.S.) e PTFE) Pressione di utilizzo da 0 a 16 bar (vapore a 180°C da 0 a 10 bar) in funzione della misura e della versione scelta vedi pagine seguenti. Temperatura da -10°C a +180°C. Viscosità massima 600 cst (mm2/s).
A richiesta versioni: EN 10357 seria A (ex DIN 11850 2) - ISO 2037

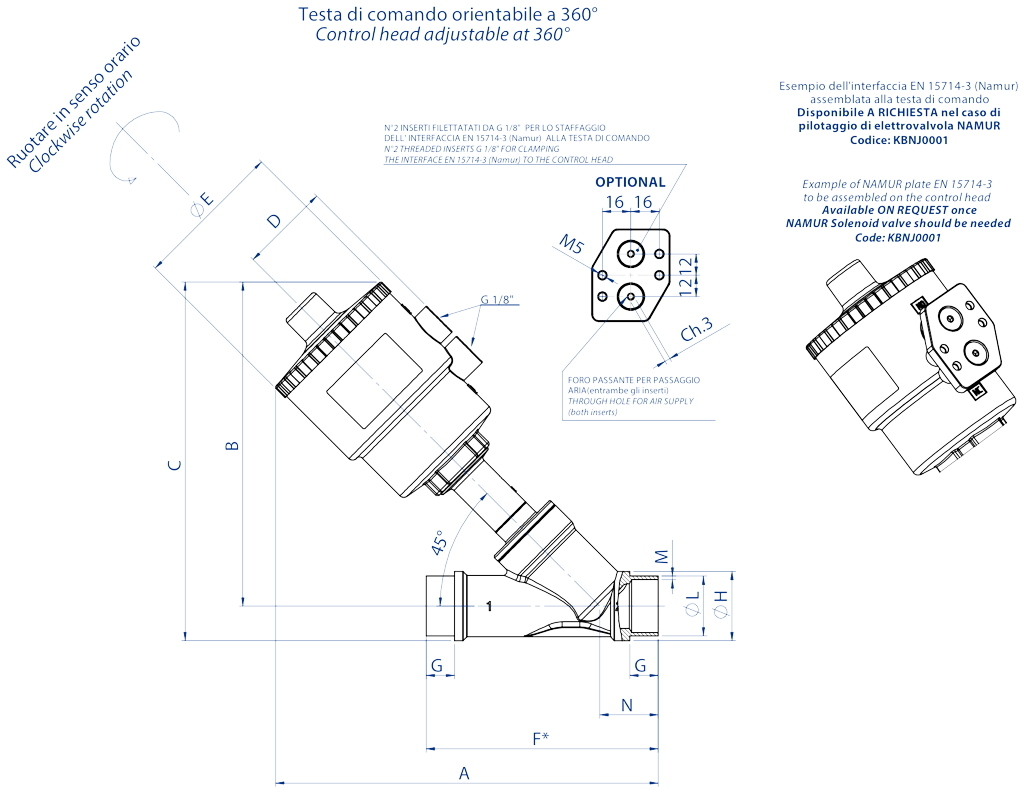

DIMENSIONI
DN [mm]
Testa di comando
A
B
C
D
øE
F *
G
øH
øL
M
N
15
Ø 50
180
156
170
44
70
100
12
26,3
21,3
1,6
26
20
Ø 50
190
160
177
44
70
115
14
33
26,9
1,6
31
20
Ø 63
208
178
195
50,5
84,4
115
14
33
26,9
1,6
31
25
Ø 50
165
164
184
44
70
130
14
39
33,7
2
32,96
25
Ø 63
214
182
202
50,5
84,4
130
14
39
33,7
2
32,96
25
Ø 90
254
222
242
66,2
116,4
130
14
39
33,7
2
32,96
32
Ø 50
200
168
193
44
70
145
14
49
42,4
2
34
32
Ø 63
218
186
211
50,5
84,4
145
14
49
42,4
2
34
32
Ø 90
258
226
251
66,2
116,4
145
14
49
42,4
2
34
32
Ø 110
294
261
286
77,4
140,6
145
14
49
42,4
2
34
40
Ø 63
226
190
218
50,5
84,4
160
14
55
48,3
2
37,6
40
Ø 90
266
230
258
66,2
116,4
160
14
55
48,3
2
37,6
40
Ø 110
302
266
294
77,4
140,6
160
14
55
48,3
2
37,6
50
Ø 63
241
200
234
50,5
84,4
175
16
66,5
60,3
2,3
41,37
50
Ø 90
281
240
274
66,2
116,4
175
16
66,5
60,3
2,3
41,37
50
Ø 110
317
276
310
77,4
140,6
175
16
66,5
60,3
2,3
41,37
In neretto gli accoppiamenti consigliati. Altre combinazioni a richiesta.
MODALITA' DI IMPIEGO
Limitatore della corsa Consente di limitare la corsa dell’otturatore valvola in apertura e quindi di regolare la portata. Disponibile per tutte le versioni. Nelle versioni semplice effetto normalmente aperte può essere utilizzato anche come comando manuale di emergenza.
Comando
A mm
Codice
∅ 50
25,5
KLJL0016
∅ 63
21,5
KLJL0018
∅ 90
5,2
KLJL0021
∅ 110
5,9
KLJL0023
Non disponibile con testa ∅ 40.
Comando manuale di emergenza Consente di effettuare l’apertura della valvola in caso di emergenza (mancanza di fluido di pilotaggio, guasto all’impianto, mancanza di segnale di pilotaggio ecc..). Disponibile per tutte le valvole nelle versioni normalmente chiuse.
Comando
A
mm
Codice
∅ 50
35,8
KLJA0016
∅ 63
35,8
KLJA0018
∅ 90
29,5
KLJA0021
∅ 110
29,5
KLJA0023
Non disponibile con testa ∅ 40
Elettropilota 3/2 - Elettrovalvola 3/2 - 5/2
Elettrovalvola di comando Elettropilota 3/2 per il montaggio diretto. Corpo e bobina orientabili sui 360° Comando manuale standard. Elettrovalvola (NAMUR) predisposta per la selezione tra la funzione 5/2 e 3/2 che si realizza montando la corrispondente basetta (entrambe fornite). Temperatura ambiente da -10°C a +50°C
Voltaggio
24 Vac
115 Vac
230 Vac
24 Vdc
Elettropilota
EP415024
EP415110
EP415220
EP412024
Voltaggio
24 Vac
115 Vac
230 Vac
24 Vdc
Elettrovalvola NAMUR*
ER8188A2
ER8188A4
ER8188A5
ER8188C2
Interfaccia NAMUR
KBNJ0001
* Da utilizzare solo con interfaccia NAMUR
Box di segnalazione Il box di segnalazione per il controllo della posizione aperto o chiuso con due finecorsa meccanici o induttivi é adatto al montaggio su tutta la serie di valvole con attuatori ∅50 - ∅63 - ∅90 - ∅110. A richiesta sono disponibili i morsetti per collegare l’elettrovalvola e indicatori visivi tramite led. Grado di protezione IP 65 Temperatura ambiente da -20°C a +70°C Accesso cavo n°1 PG11 Materiale dell’involucro in poliammide con coperchio in polimetacrilato trasparente.
Comando
A mm
∅ 50
52,1
∅ 63
47,5
∅ 90
37,7
∅ 110
29,5
TIPI DI FINECORSA DISPONIBILI
Interruttori di finecorsa induttivi NAMUR EExia Tensione nominale: 8 Vdc Consumo: azionato ≤1 mA; rilasciato ≥3 mA Temperatura di funzionamento: da -20° C a +70 C
Configurazione
Codice
1 finecorsa: alto in posizione di valvola aperta
KSIN9A0xx
1 finecorsa: basso in posizione di valvola chiusa
KSIN9C0xx
2 finecorsa valvola aperta e chiusa
KSIN920xx
Interruttori finecorsa di prossimità Tensione nominale: 10÷30 Vdc Consumo: 15 mA; Temperatura di funzionamento: da -20° C a +70° C
